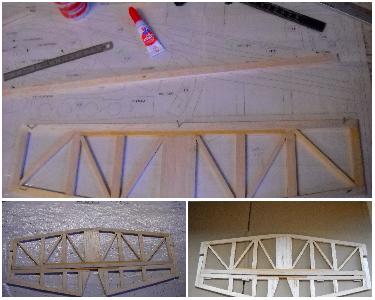

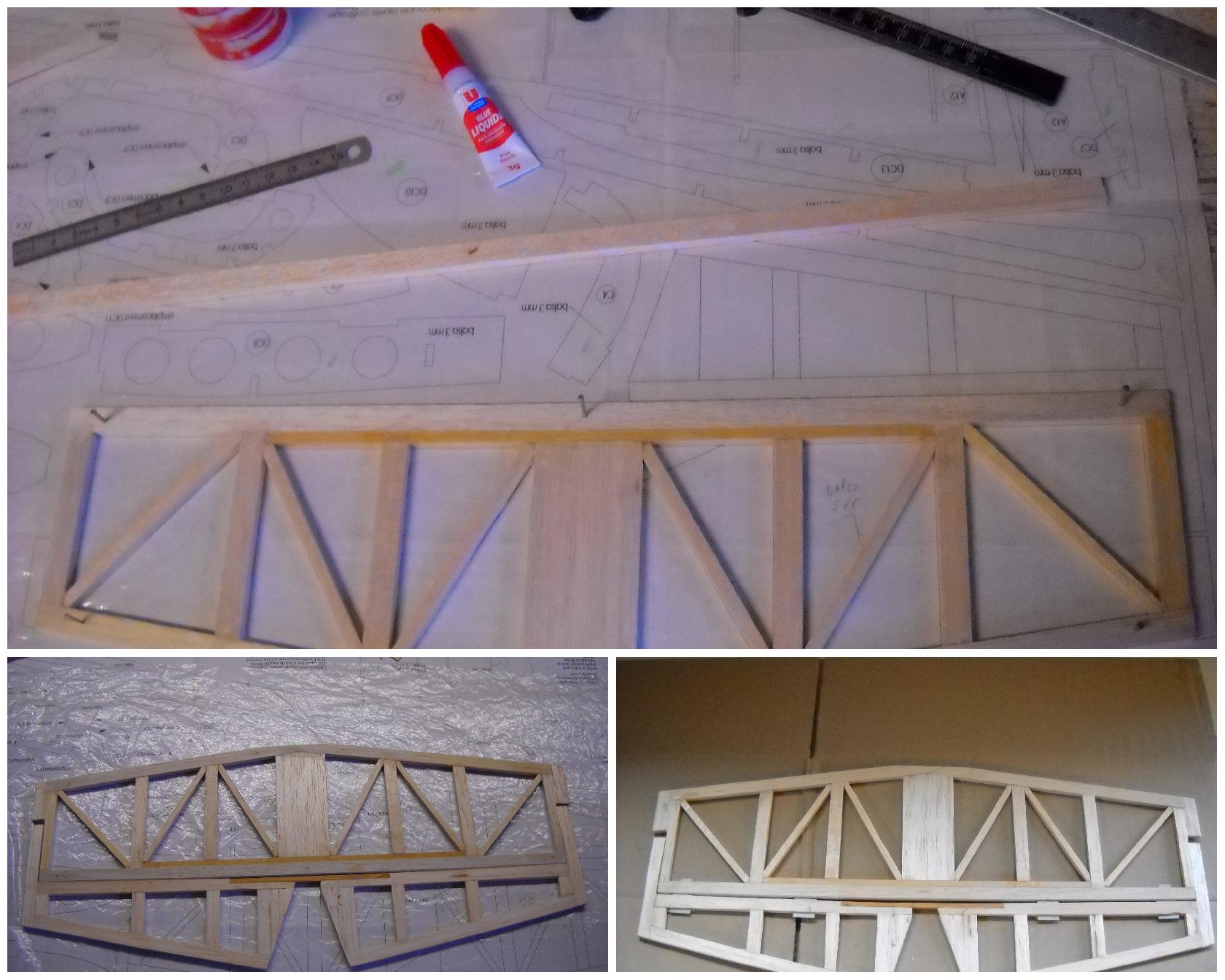

---Voici le STABILISATEUR.
en 3 Photos...

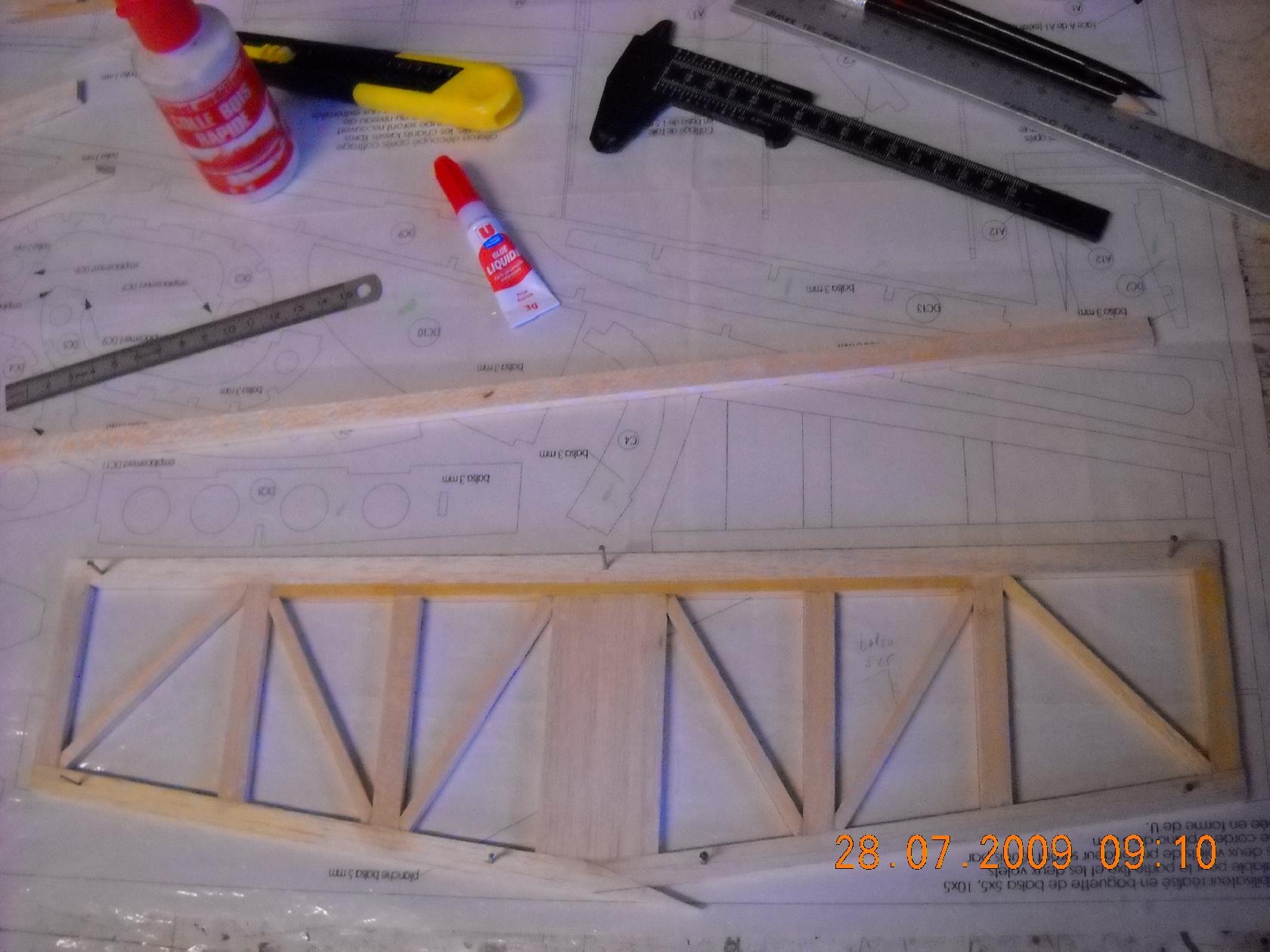

-Construction en baguettes balsa de 10x5 et 5x5 et une en Pin de 5x5, pour renforcer la structure...
collage à la cyano...

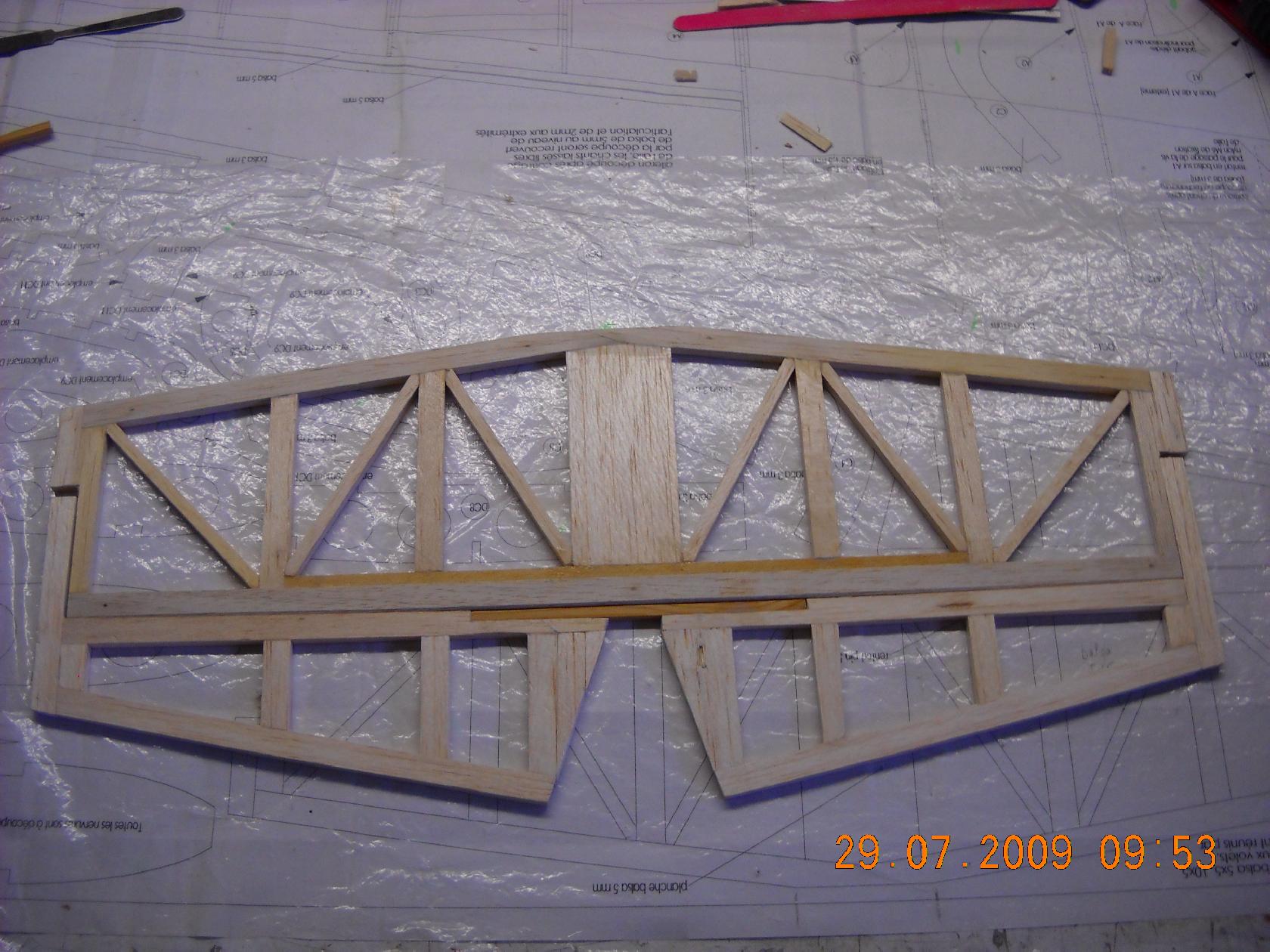

-Sur la photo en bas à droite les charnières sont posées
-Les 2 volets sont réunis par une baguette en Pin de 5x5 collée à l'Araldite.
-Pour les perfectionnistes... OUPS! -(il y a un petit décalage des baguettes des volets avec les baguettes de la partie fixe)...!
...Voici l'AILE...( est en deux parties ).
-le profil est un biconvexe-symétrique.

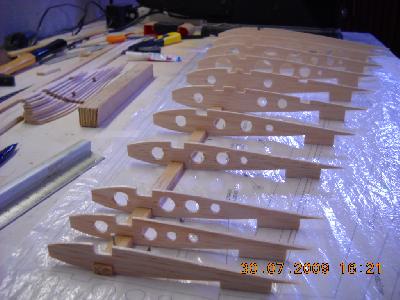

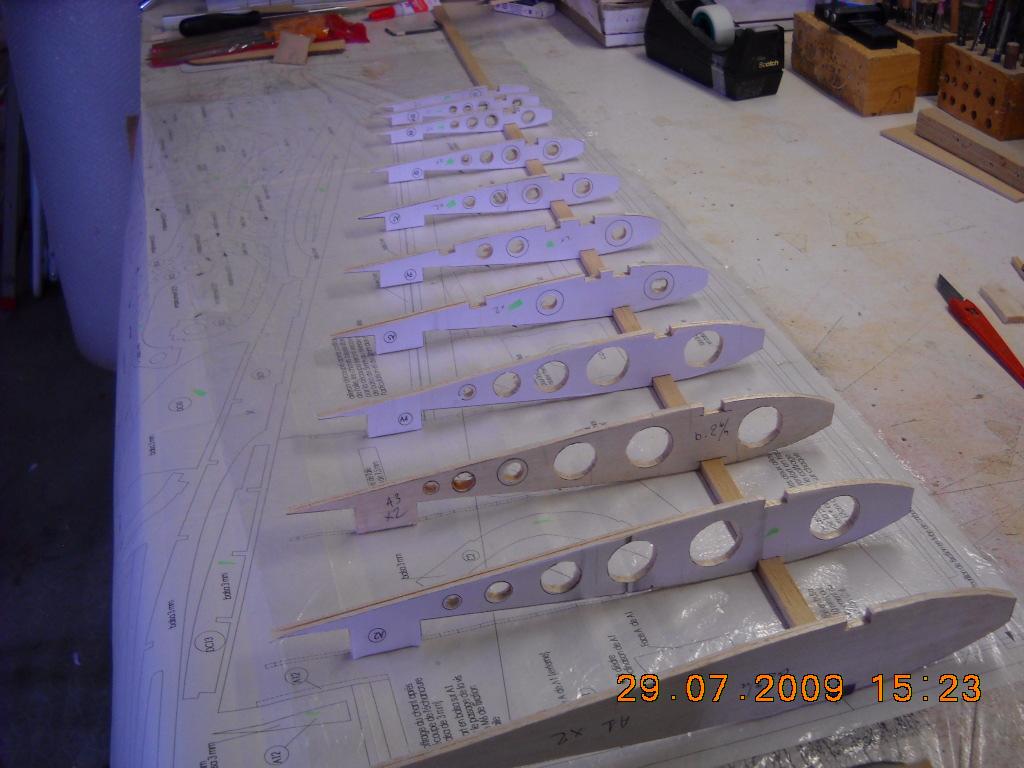

-Construction balsa 20/10 pour les nervures, et 10x5 pour les longerons (Sup.et Inf), et le bord d'attaque...
Le coffrage, les chapeaux des nervures et les âmes, en b.15/10...

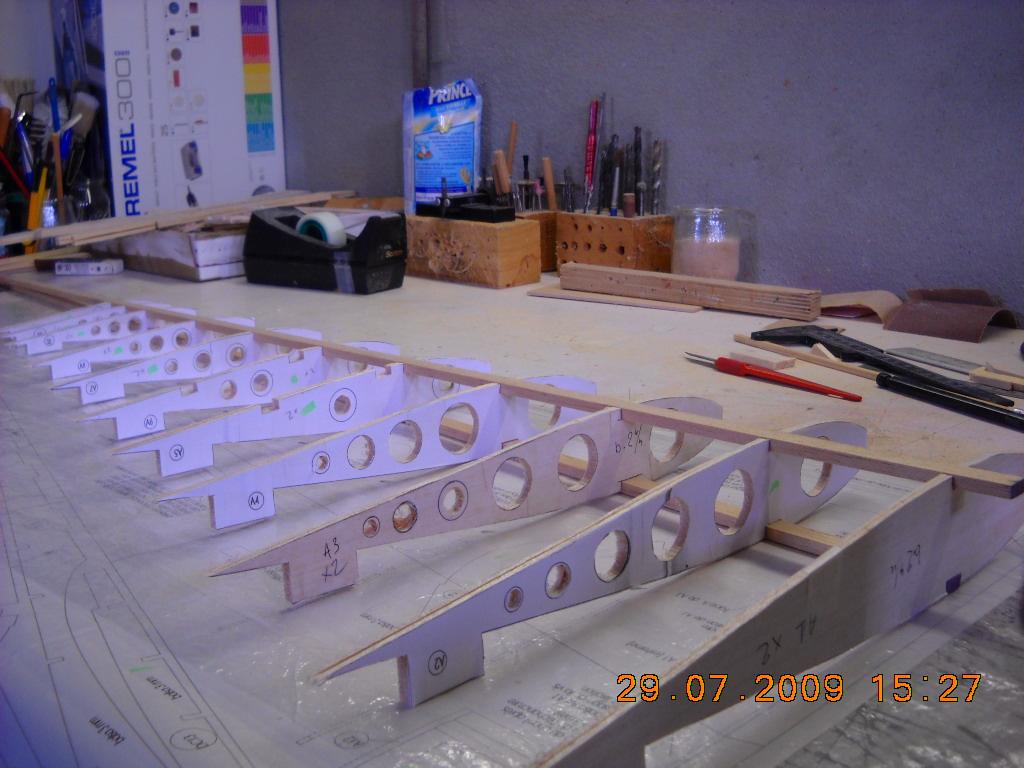

Une autre vue sur l'alignement

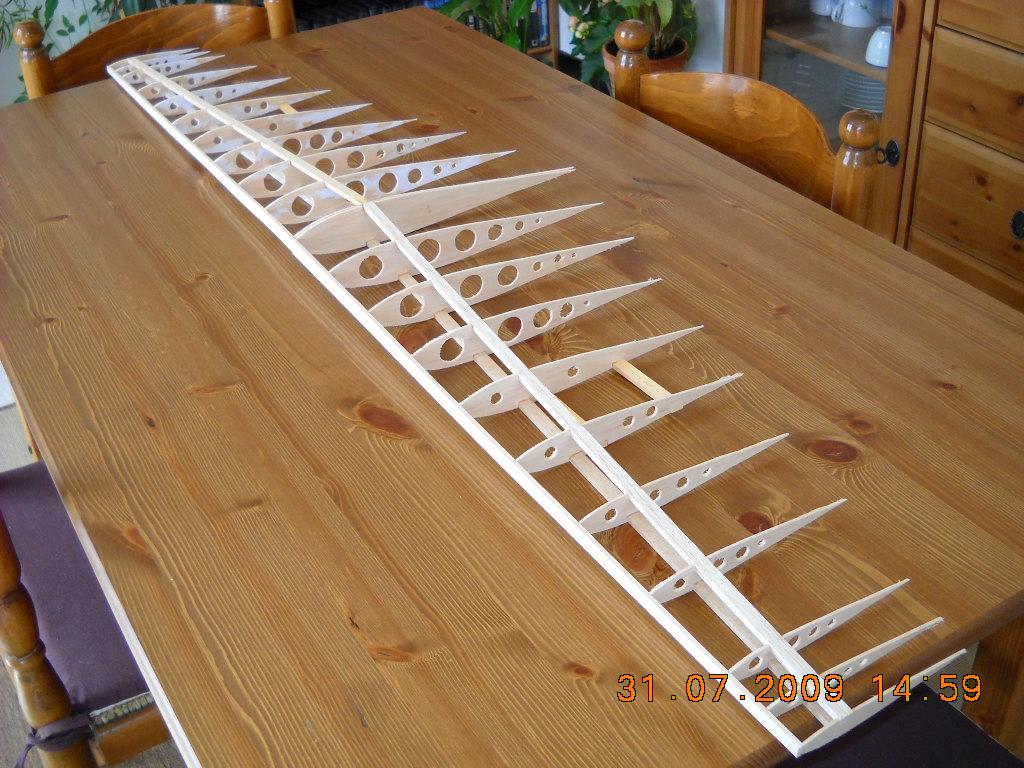

le longeron Sup.de 10x5 est collé...
-Les 2 demi-ailes...avant le coffrage en b.15/10
-Elle parait grande...! mais elle ne fait qu' 1m 40 d'envergure...!

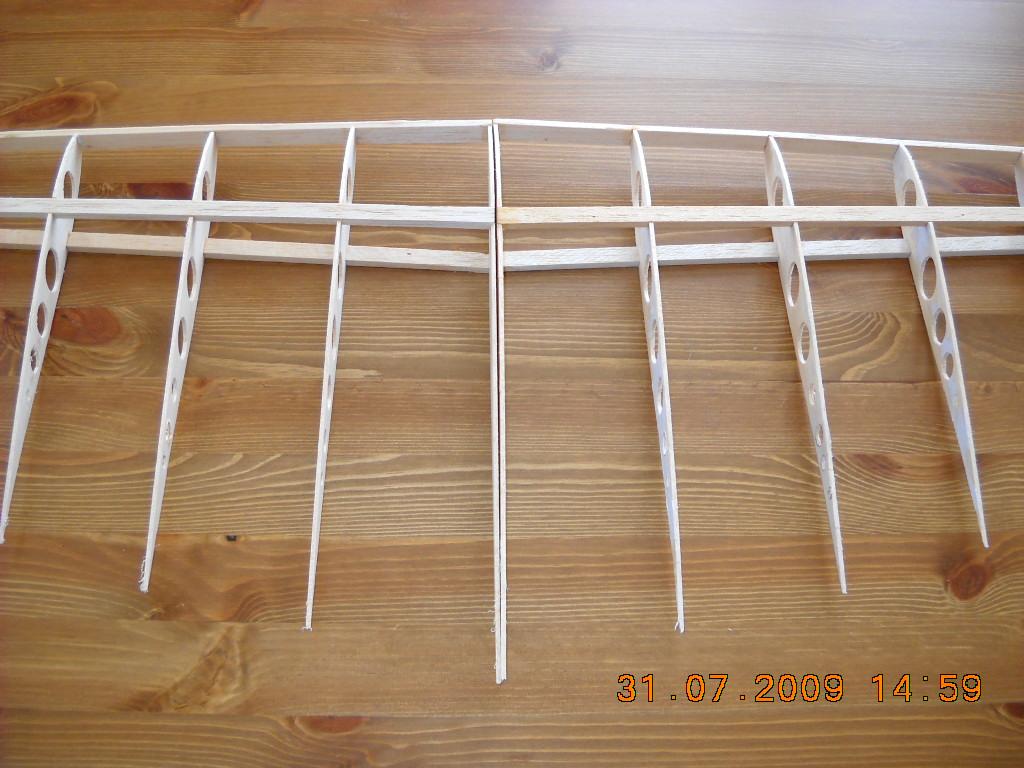

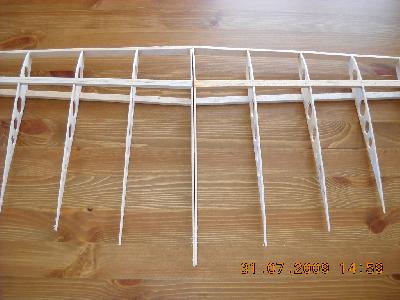

-la partie centrale...il reste les âmes* des nervures à mettre en place
-les âmes des nervures sont collées...
... et les emplacemnts des ailerons sont réalisés...
Prochaine étape le coffrage...

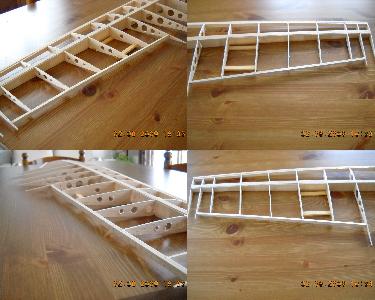

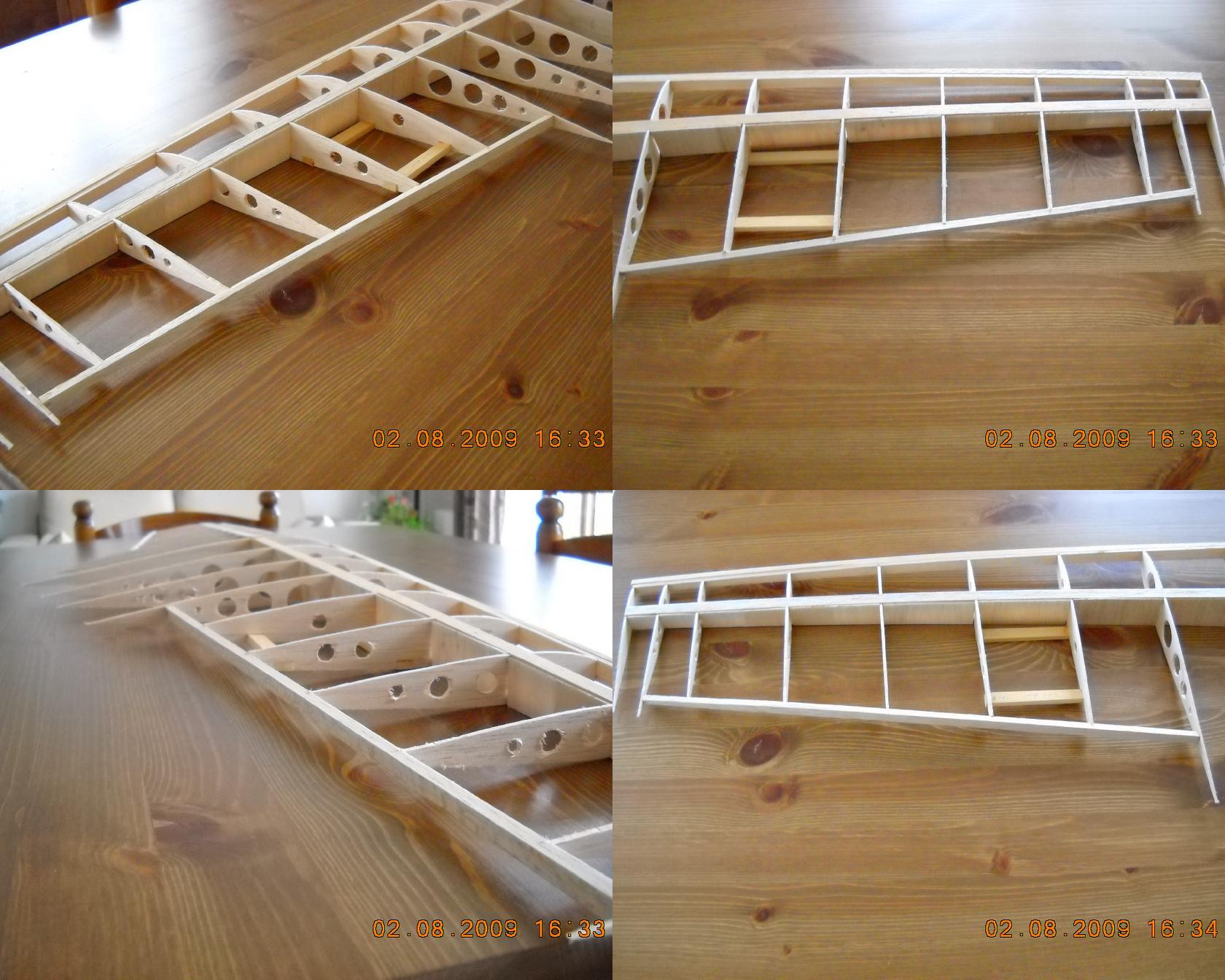

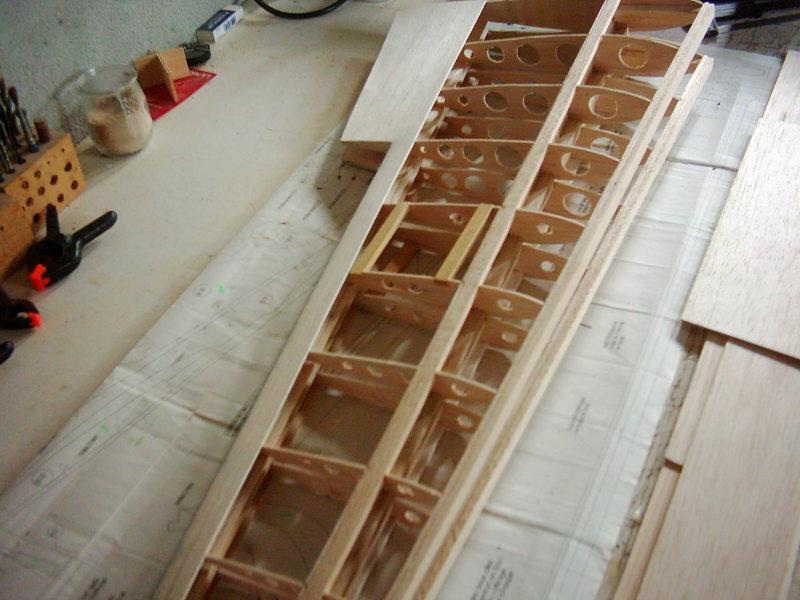

-Les 2 demi-ailes...commencement du coffrage...bord de fuite et emplacement des ailerons...
Reste à faire:... le bord d'attaque, les chapeaux de nervures, les ailerons et la partie centrale...
à suivre...
DiCO
*Ames:Ce sont de petits rectangle en balsa 15/10 qui se colle entre les nervures et les 2 longerons, à fin de rendre la structure de l'aile plus rigide...
