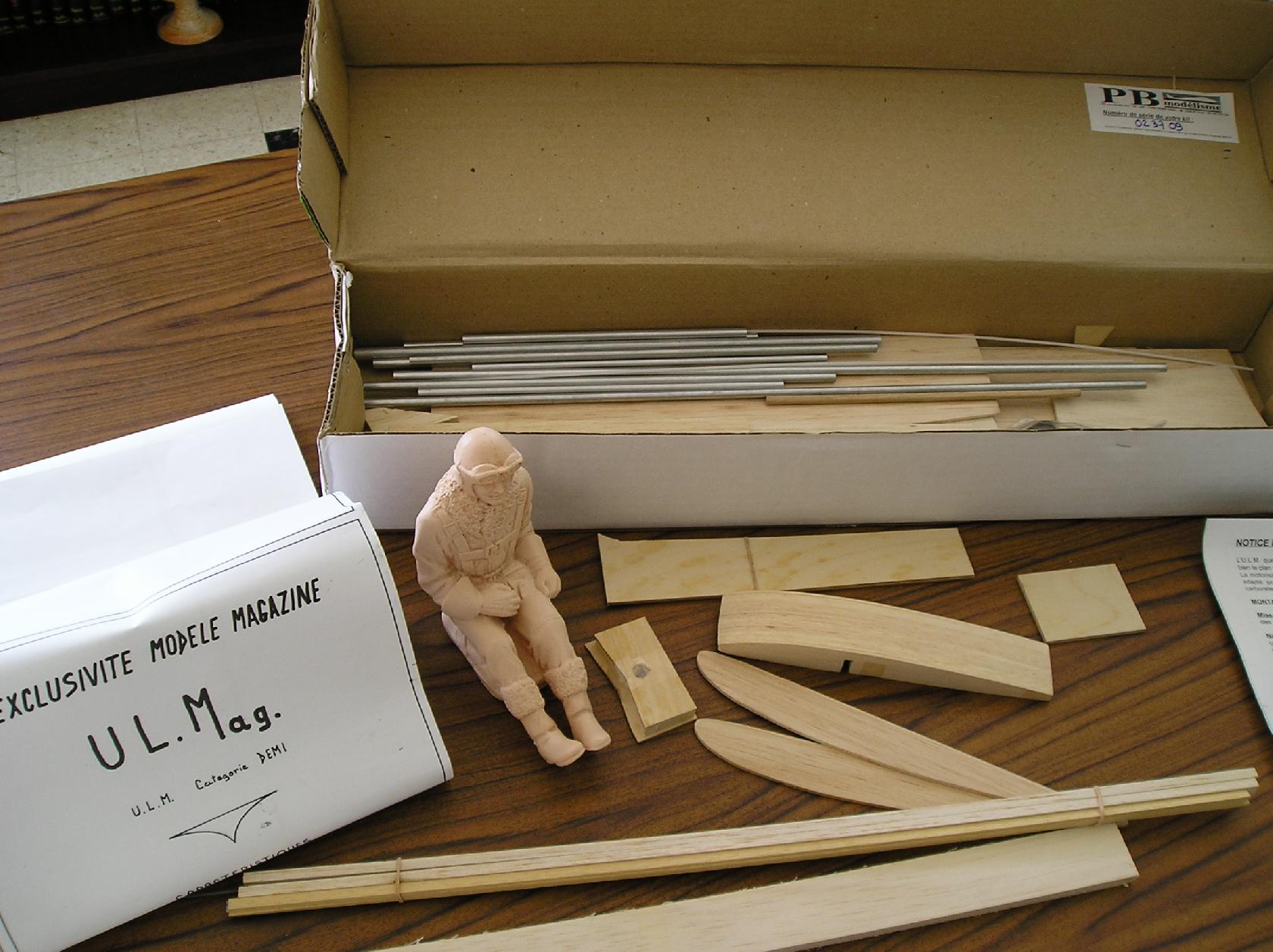

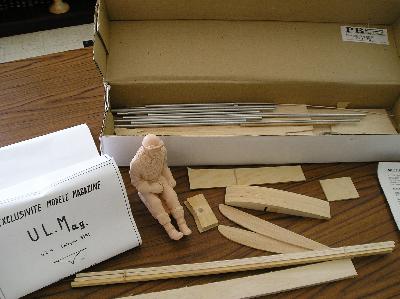

  fig:A              -Le kit à l'achat-



     -Voici l'U.L.M (ultraléger motorisé): plan de Modéle agazine et distribué par



-Construction en bois(fig:A), et Aluminium, propulsé au choix soit avec un moteur thermique  du type QRC, Golden Bee, ou électrique.

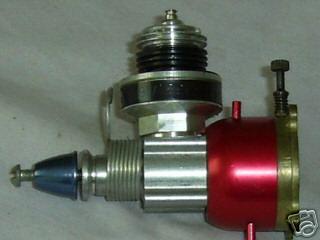

              QRC                                     Golden Bee

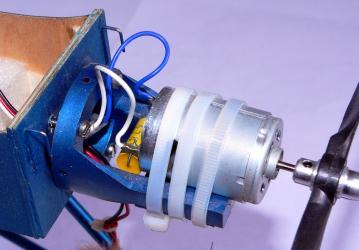

                                       Electrique

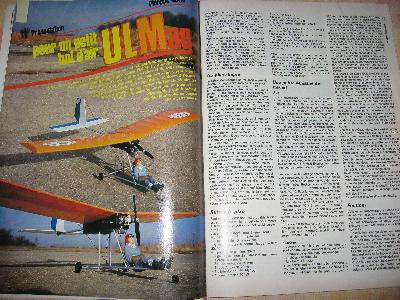

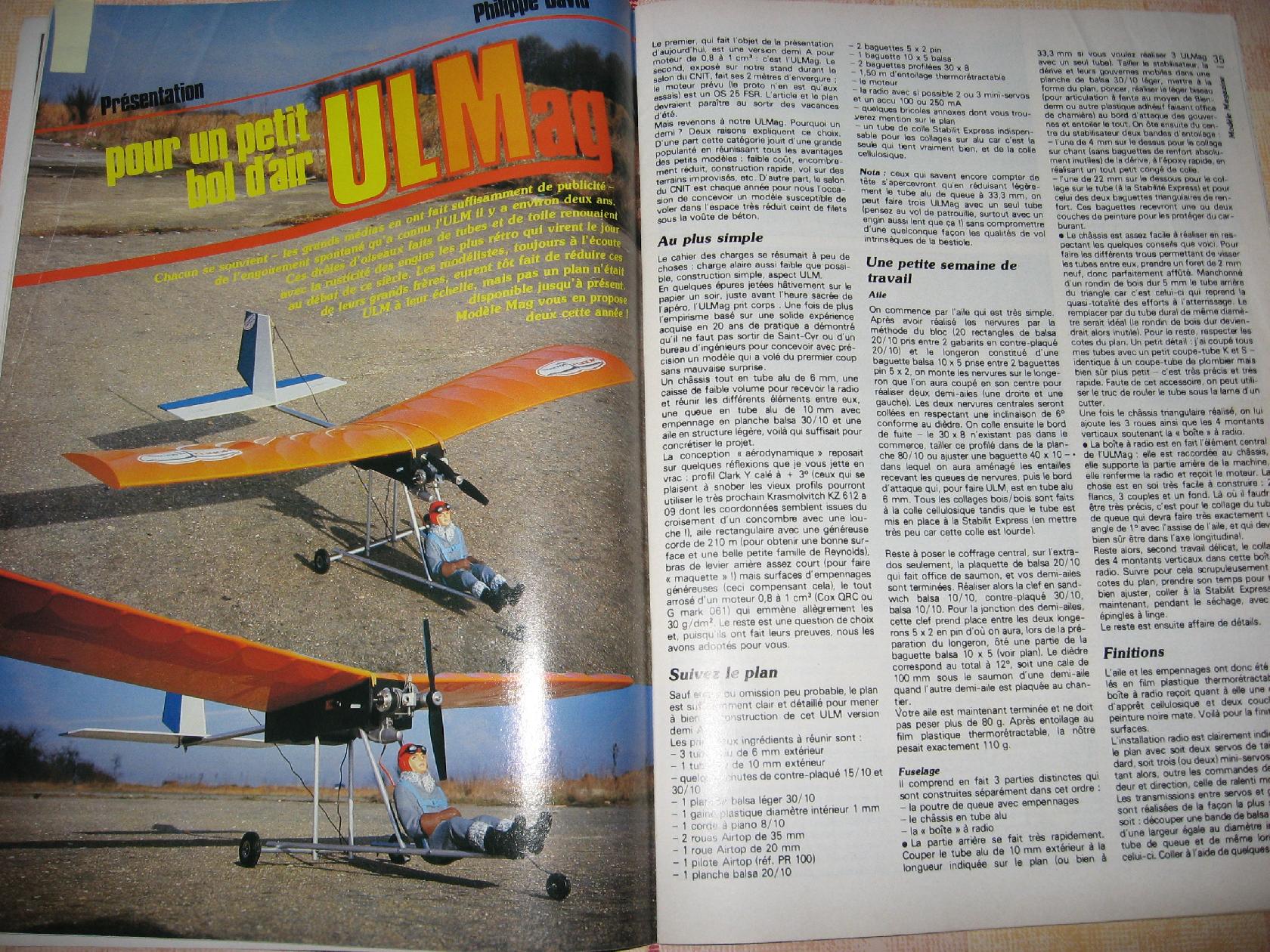

                        Article dans Modéle Magazine



Détails...sur la construction.

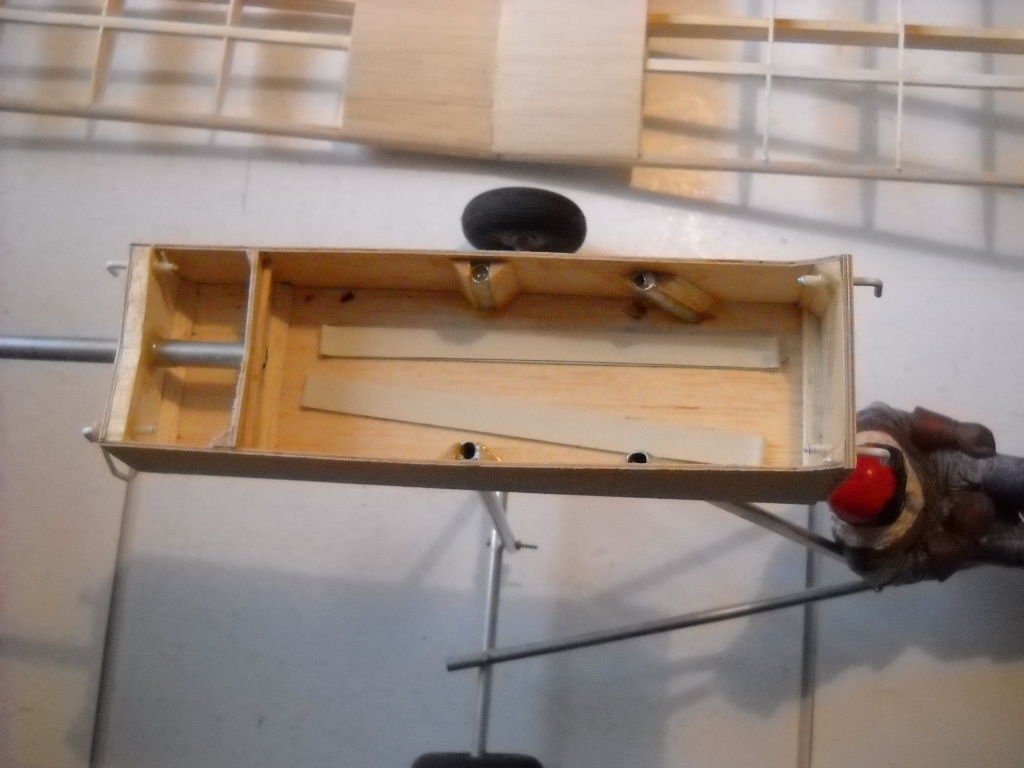

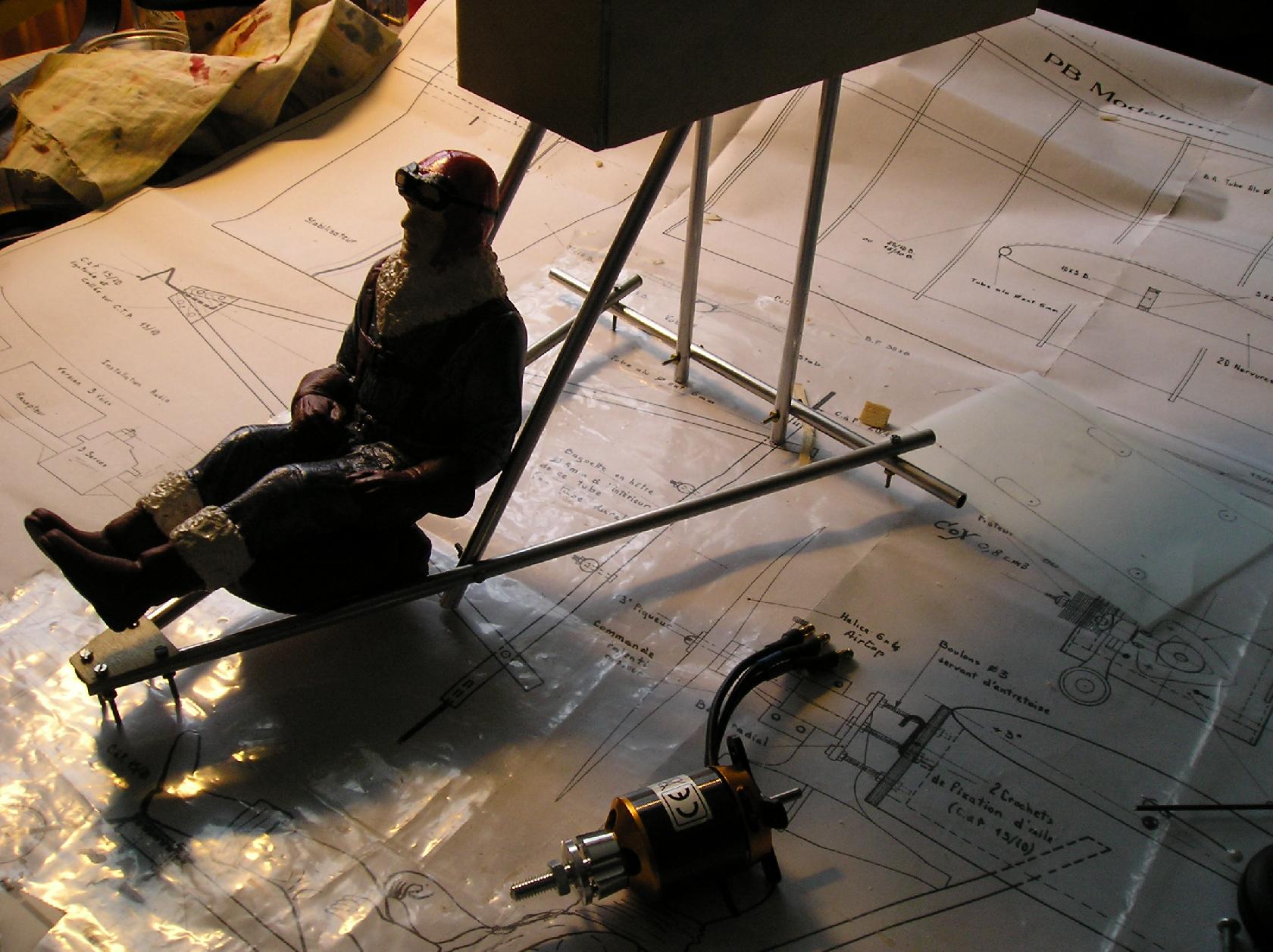

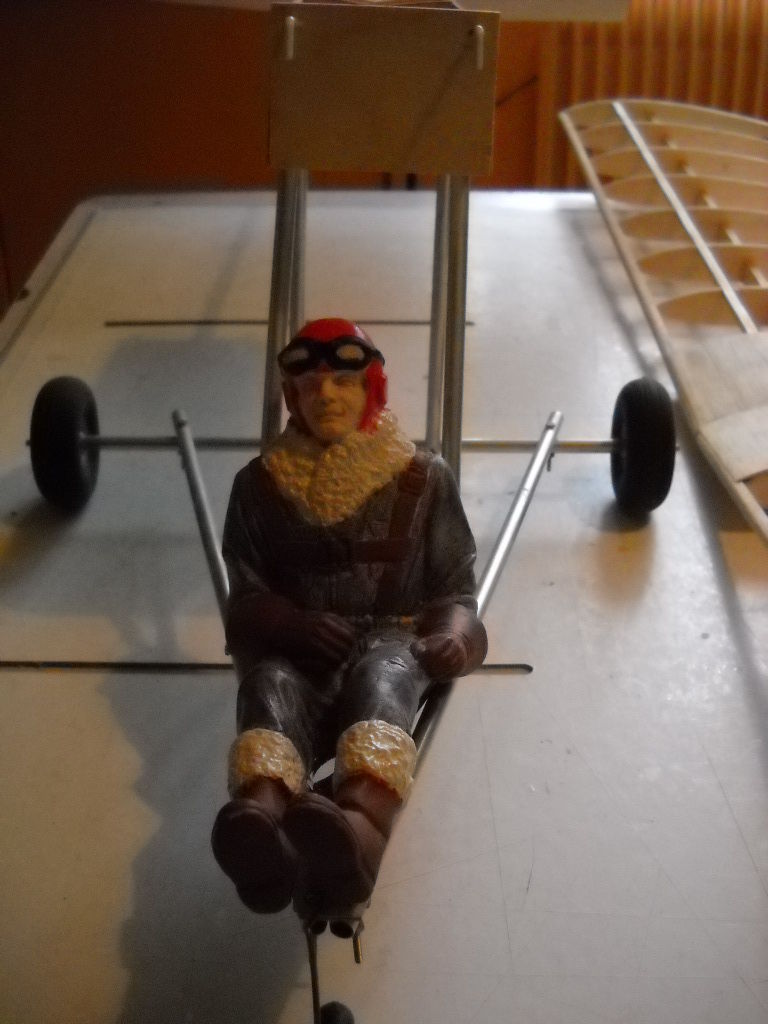

-Nous voyons dans la (fig:B), la cellule en tubes d'alu...avec la figurine en plastique, l'ensemble sera fixée au caisson (ctp) qui recevra par la suite, le moteur fixé à l'avant et l'ensemble radio,( recepteur avec son AQ et les deux servos).

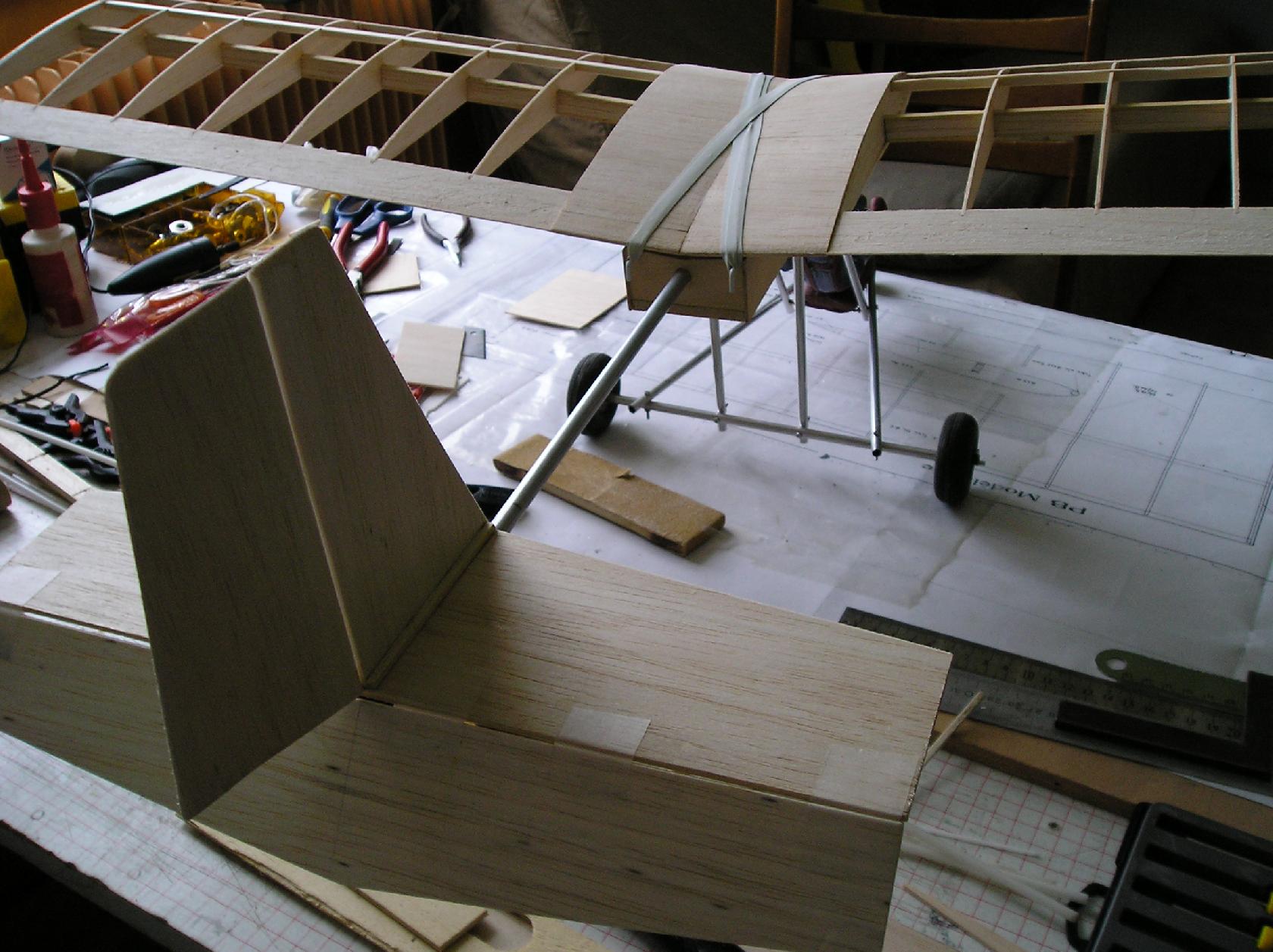

-De ce caisson part un tube d'alu, qui relie l'empennage.(collage à l'Epoxy)



  NOTE

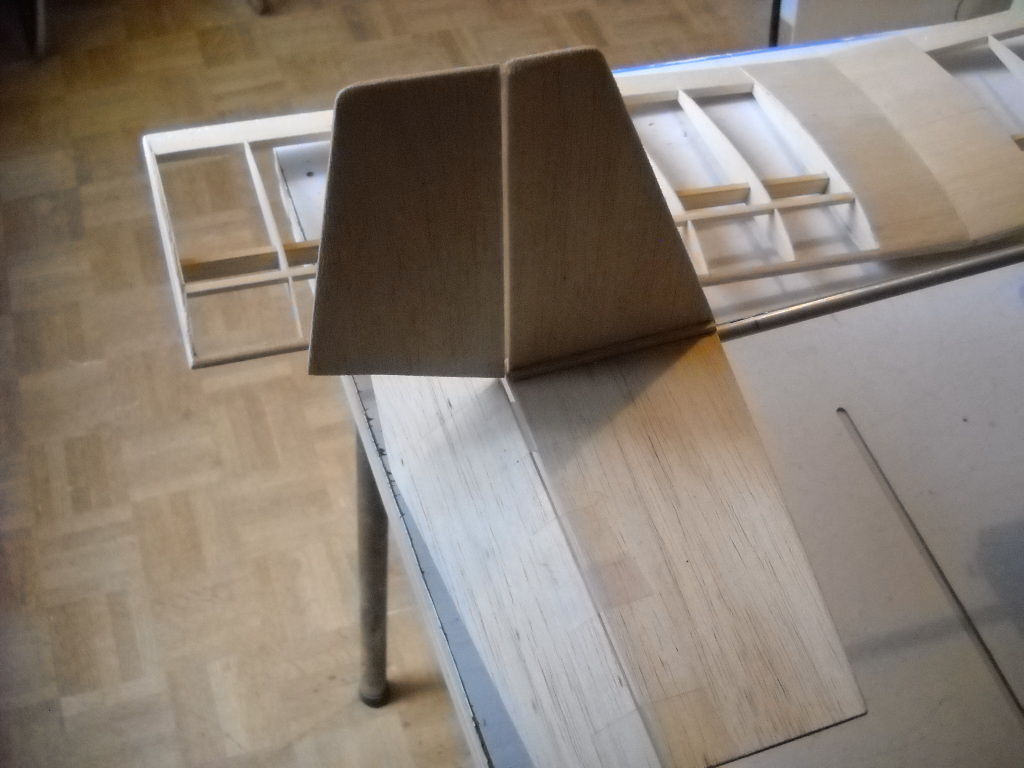

-La tringlerie qui commande la dérive et le stabilisateur, passe dans ce tube.(fig:c)

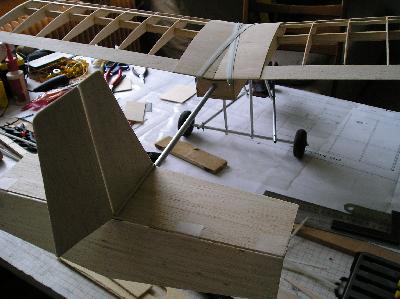

           fig:B        -La construction-      fig:c



l'Aile

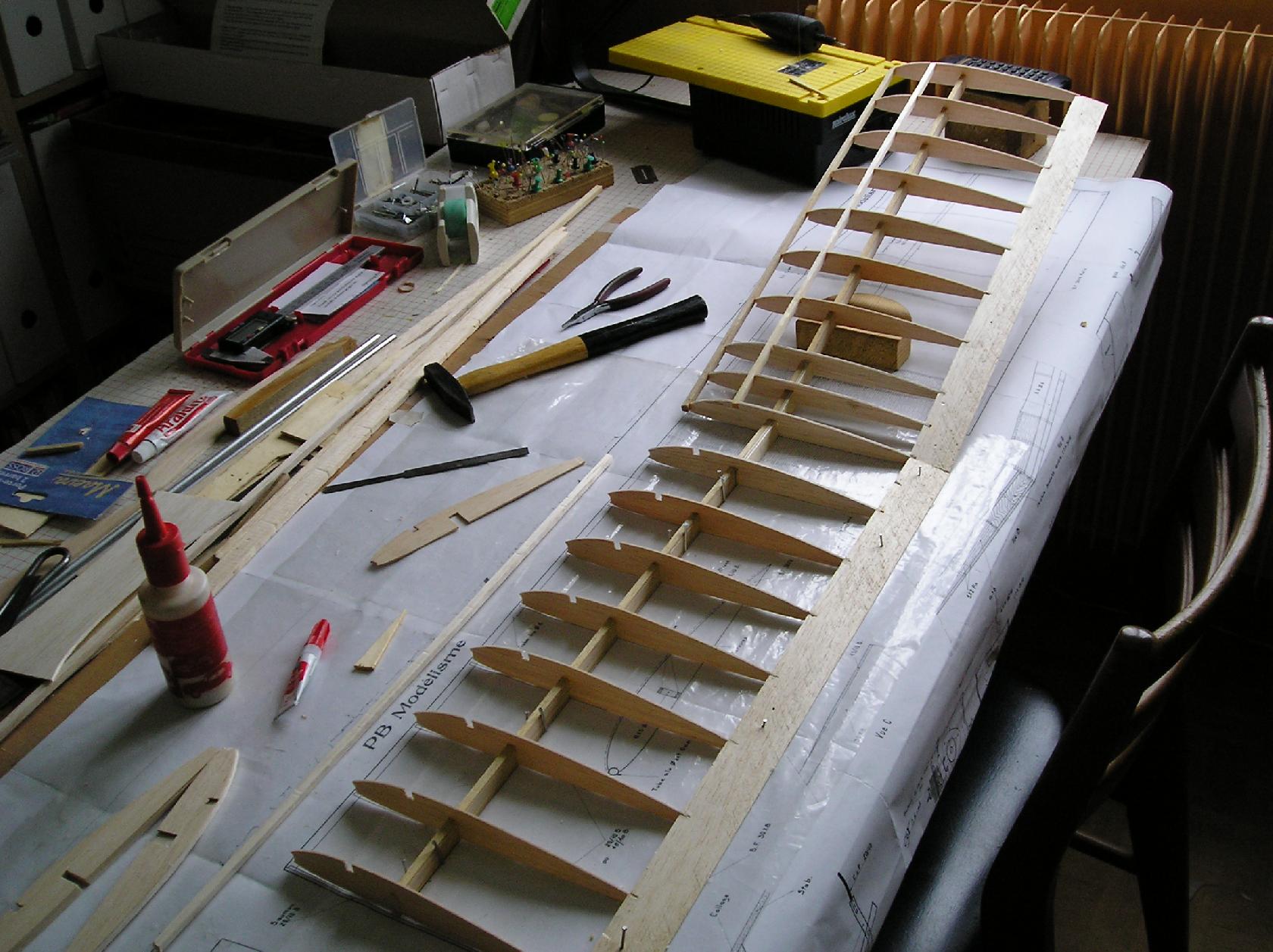

-Les nervures qui forment l'aile de (1m) sont en balsa de 15/10 ainsi que l'empennage.

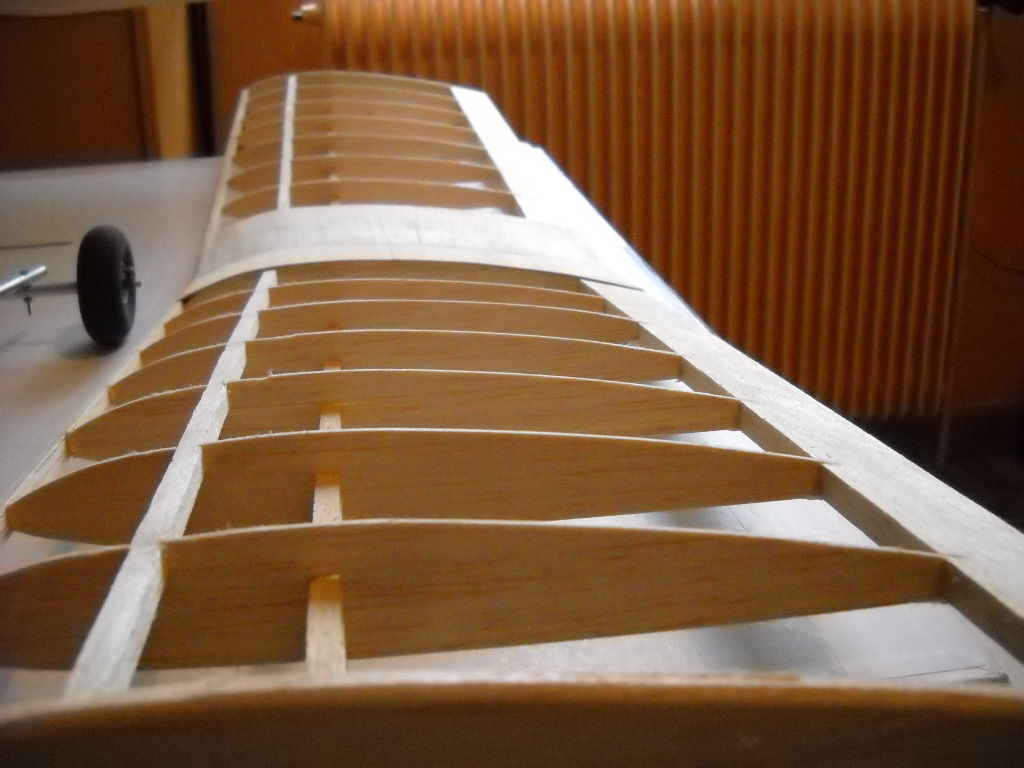

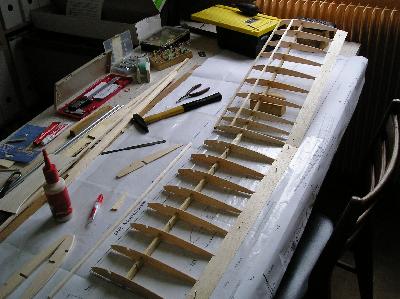

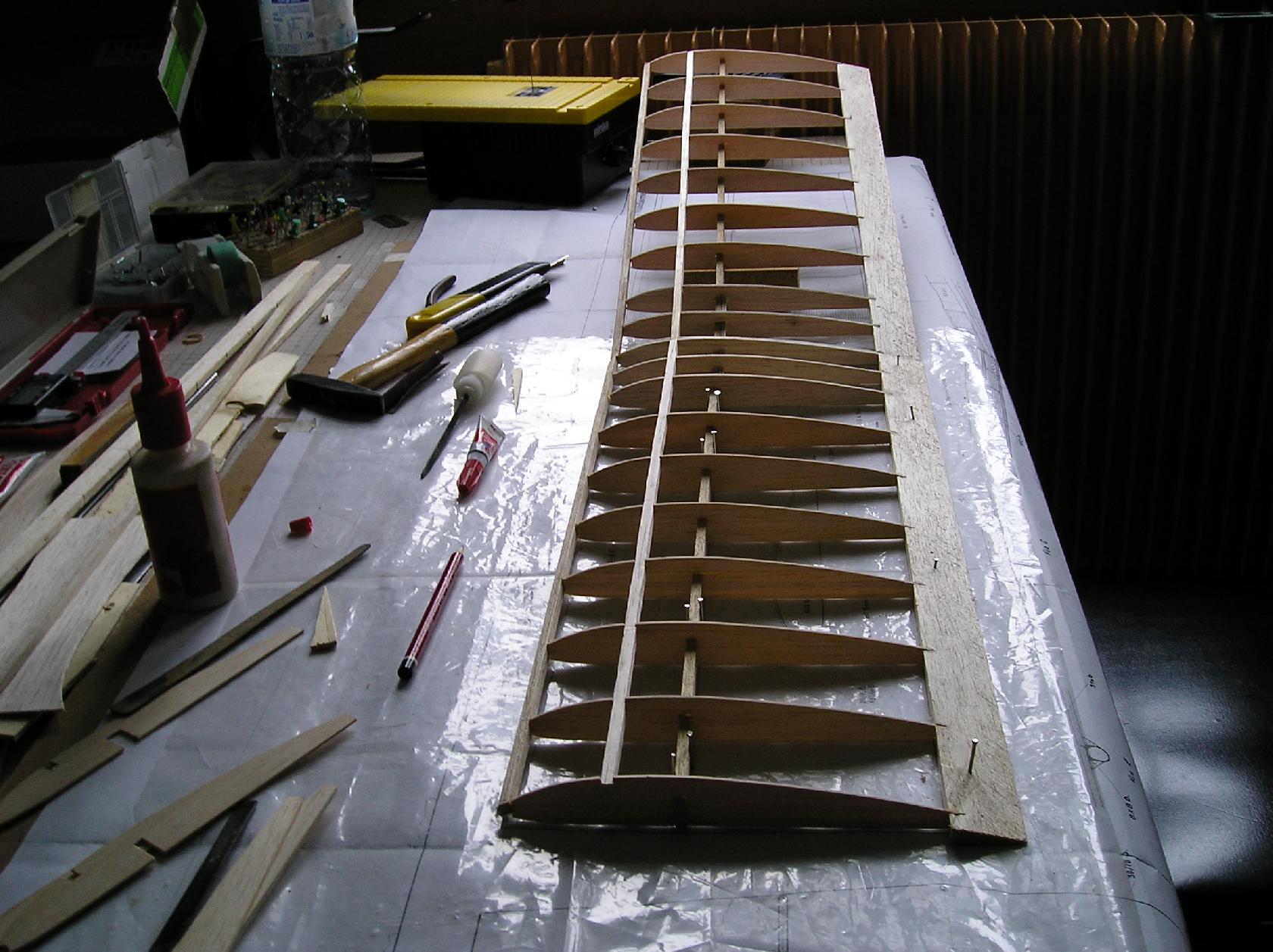

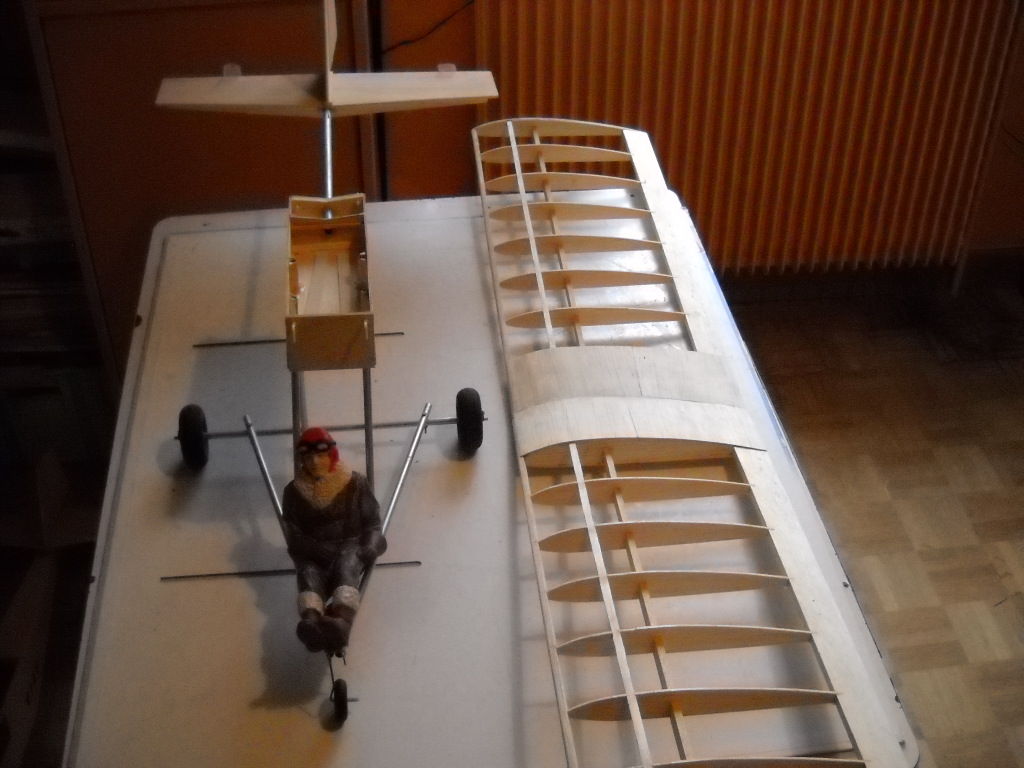

                l'aile en cours de construction...





-Le bord d'attaque et le bord de fuite sont en balsa dur, et les longerons en Samba...



-Les charnières du stabilisateur et de la dérive son faites en Blenderm*

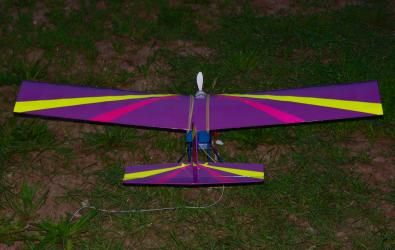

Et voila...

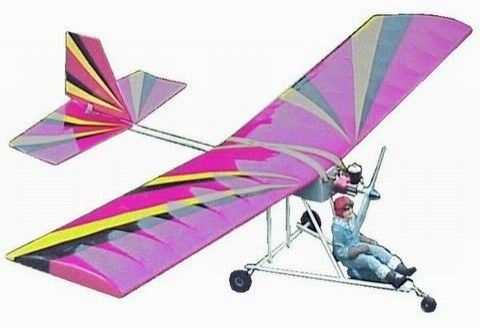

                       Comme sur l'emballage...





















le dico...

 *Blenderm, ruban (résistant et souple), que l'on trouve en pharmacie.
