" Moteur OS MAX 10 FP " Posté le Dimanche 13 Mai 2012 à 11h09



    Image      importé par     Image

.

                                    Image    .

.



                              Je vous présente l' O.S. MAX 1O FP




.

Présentation:

C'est un petit moteur d'origine Made in Japan.gifs japon

Il est destiné aux débutants par sa mise en oeuvre, il offre également de bonne performance, le FP 10 permettra également à des modélistes chevronnés de l'utiliser sur des petits modèles de motoplaneurs ou d'avions de 90 à 100 cm d'envergure.

Il va être installer sur le " TERRY " voir >>>  ICI <<<en remplacement de l'OS MAX 15 FP qui est trop puissant !

 .

.

 Caractéristiques:

Alésage: 13,4 mm

Course:    12,4 mm

Cylindrée:  1,76 cc

Poids nu:  119 g

Poids du pot:  44 g

Consommation: 5,9 cc par minute avec une 7"x 5" à 13 650 tr/mn.

Hélices: de 6,5"  x 3, 7" à 8" x 9" ( chiffre en pouce ) pour trouver l'équivalent en cm il faut multiplier par 2,54 )

( Source M.R.A n° 585 et 642 ).

.

.

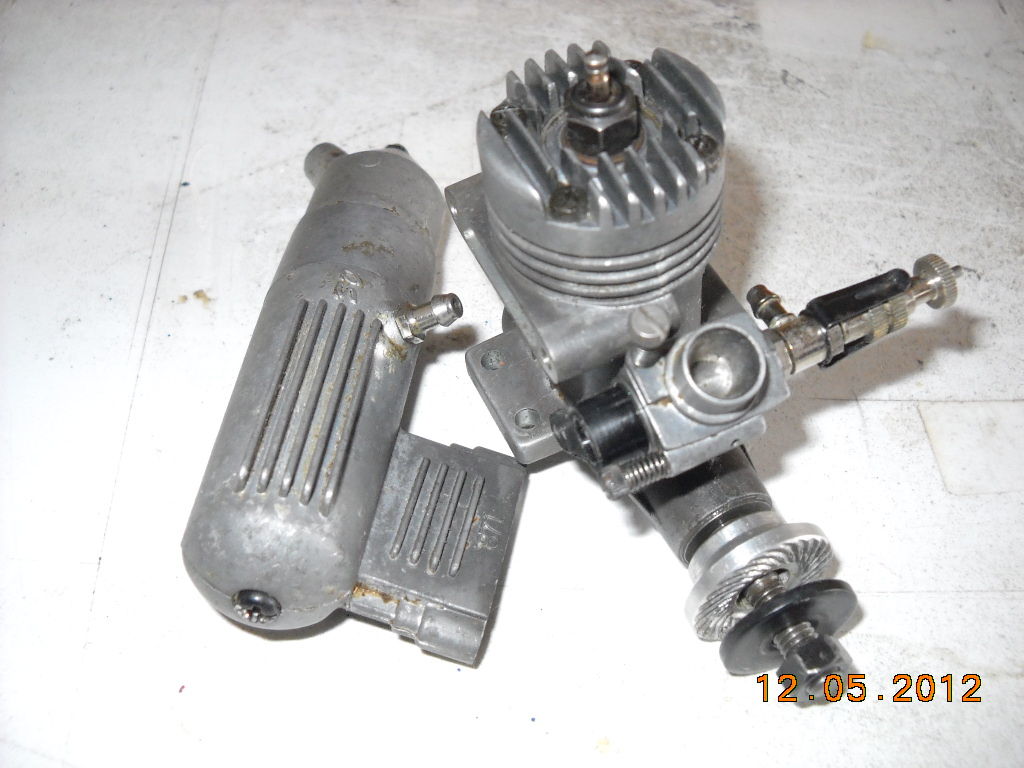

Avec son échappement.


.

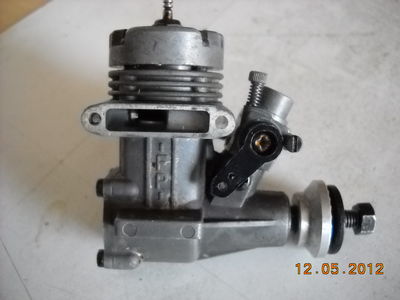

côté échappement


.

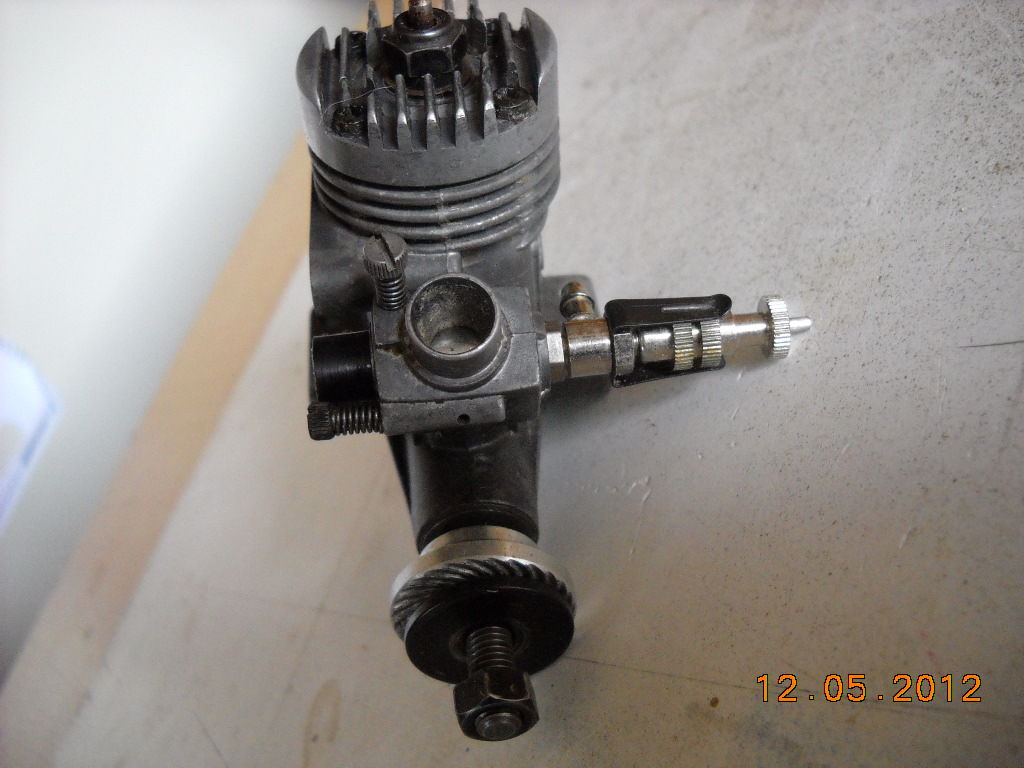

côté pointeau


.

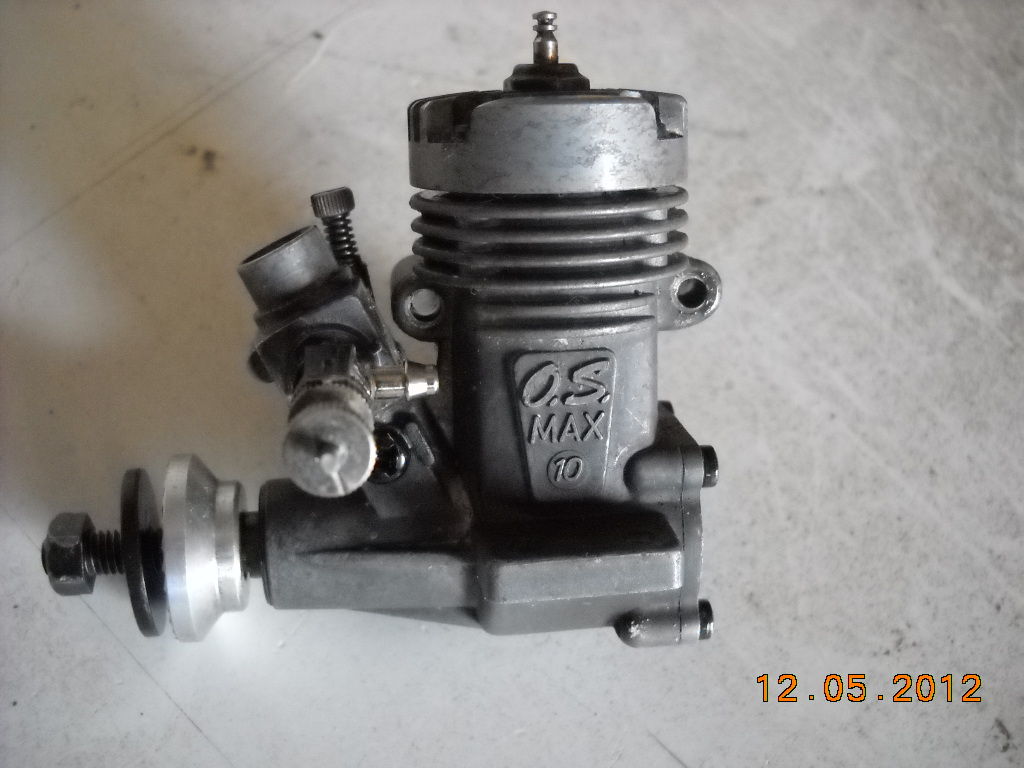

de face:


.

.Le moteur en pièces détachées....Image

.

.

.

                              .                       Image

.

J'utilise comme Hélice une  7" x 4 " de chez " KAVAN "

.

.

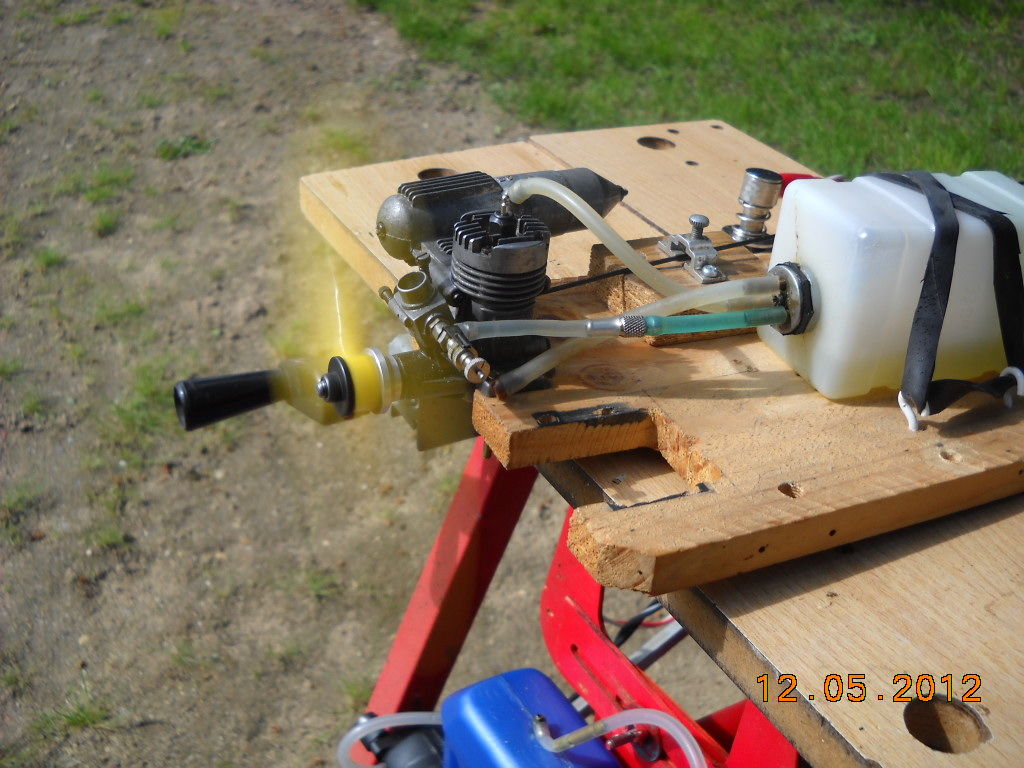

Le moteur sur le banc d'éssais.Image

.

.

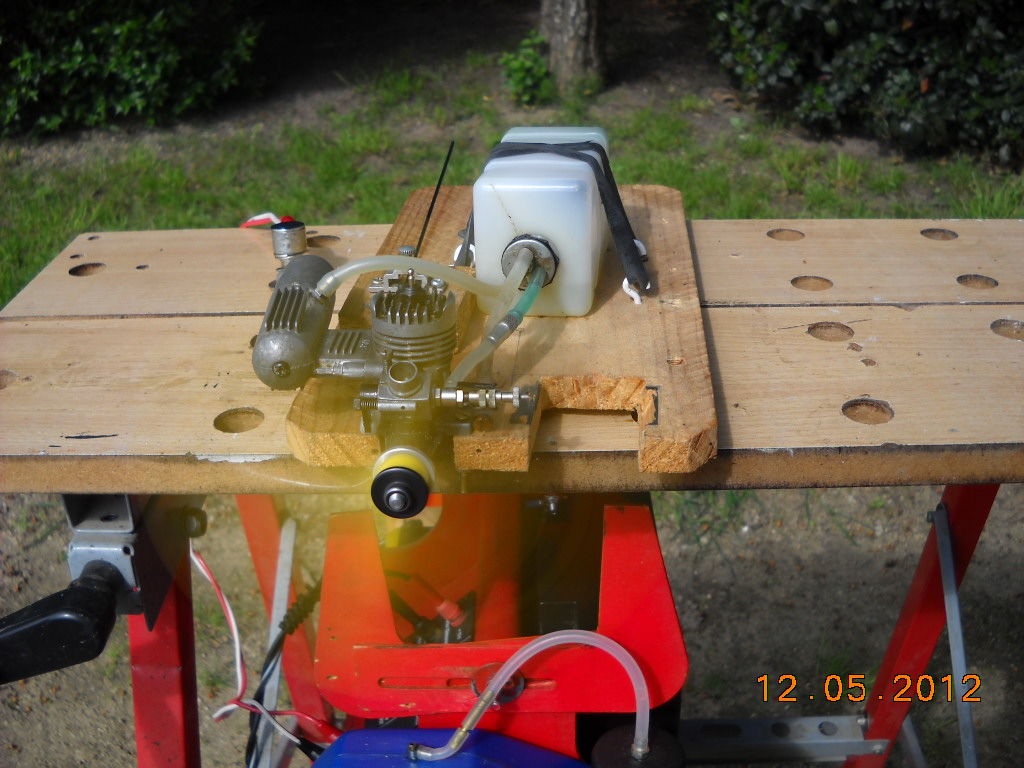

Une autre vue sur le banc.


.

.

.

.

.

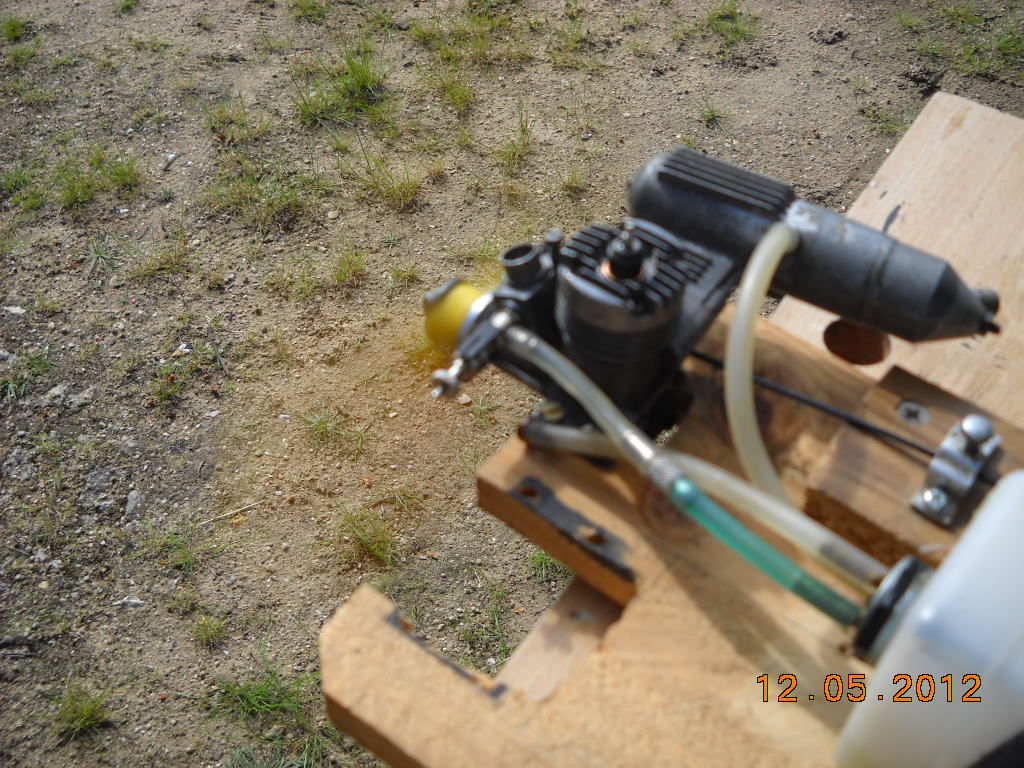

.Admission, COmpresssion, !!! EXPLOSION !!! et ... échappemeeeeent ...


                                                        Image       A suivre...

.

.

.
