Le X-3810 de " JR / GRAUPNER " Posté le Lundi 4 Juin 2012 à 10h34


.
        Je vous présente l'émetteur  X-3810    de    Image



                          L'Emetteur
                                                     .
 V.G de Fréville 2012
.
.
Caractéristiques de l'Emetteur:
Fabricant: JR
Importateur: Graupner
Programmable: graphique
Mémoire: 10 modèles
Bande: 41 Mhz FMsss en mode PCM ou PPM( selon le recepteur)
Pilotage: pouce dessus.
Voies: 8 dont 7 proportionnelles et 1 sur inter à 2 positions
Alimentation: 9,6 v sur pack d'accus
Autonomie: 3 h avec des 600 mAh
Dimensions: 187 x 220 x 100 mm
Poids: 965 g
(Source Fly n°22)
.
.


.
.                    Les revues qui en parlent...
.
.                    Un clic sur la photo et un 2éme  clic sur agrandir...
.

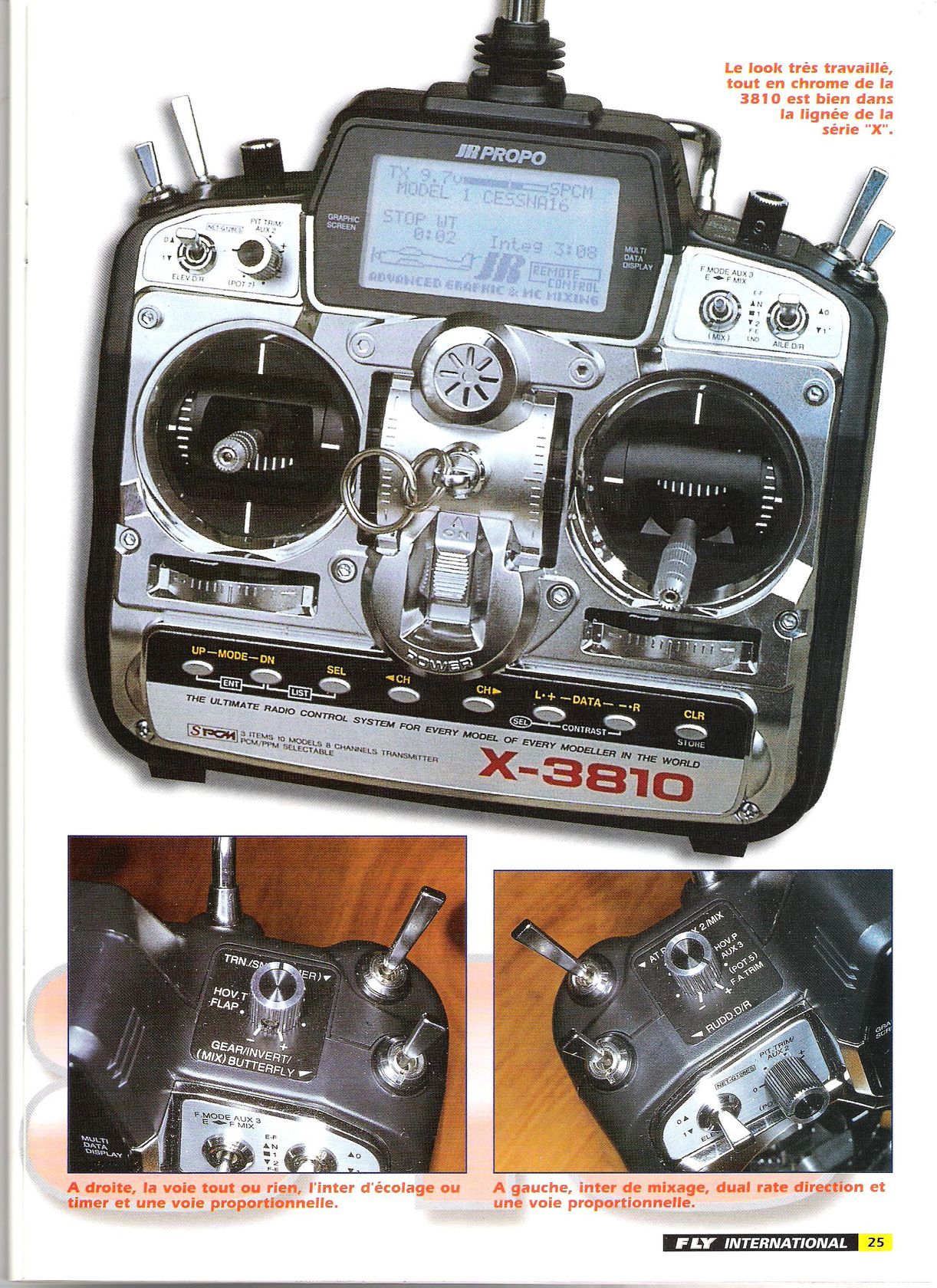

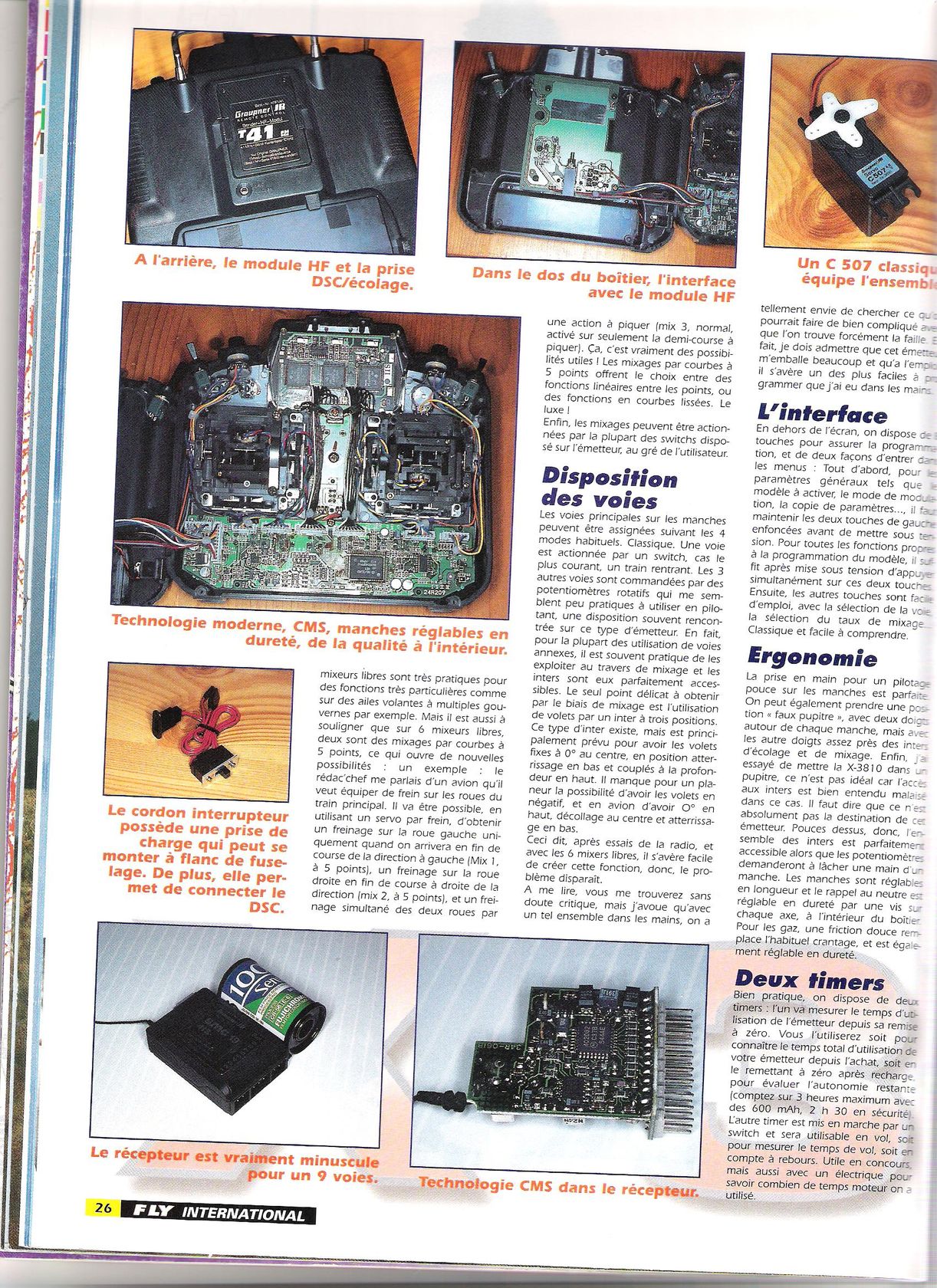

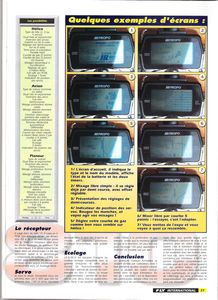

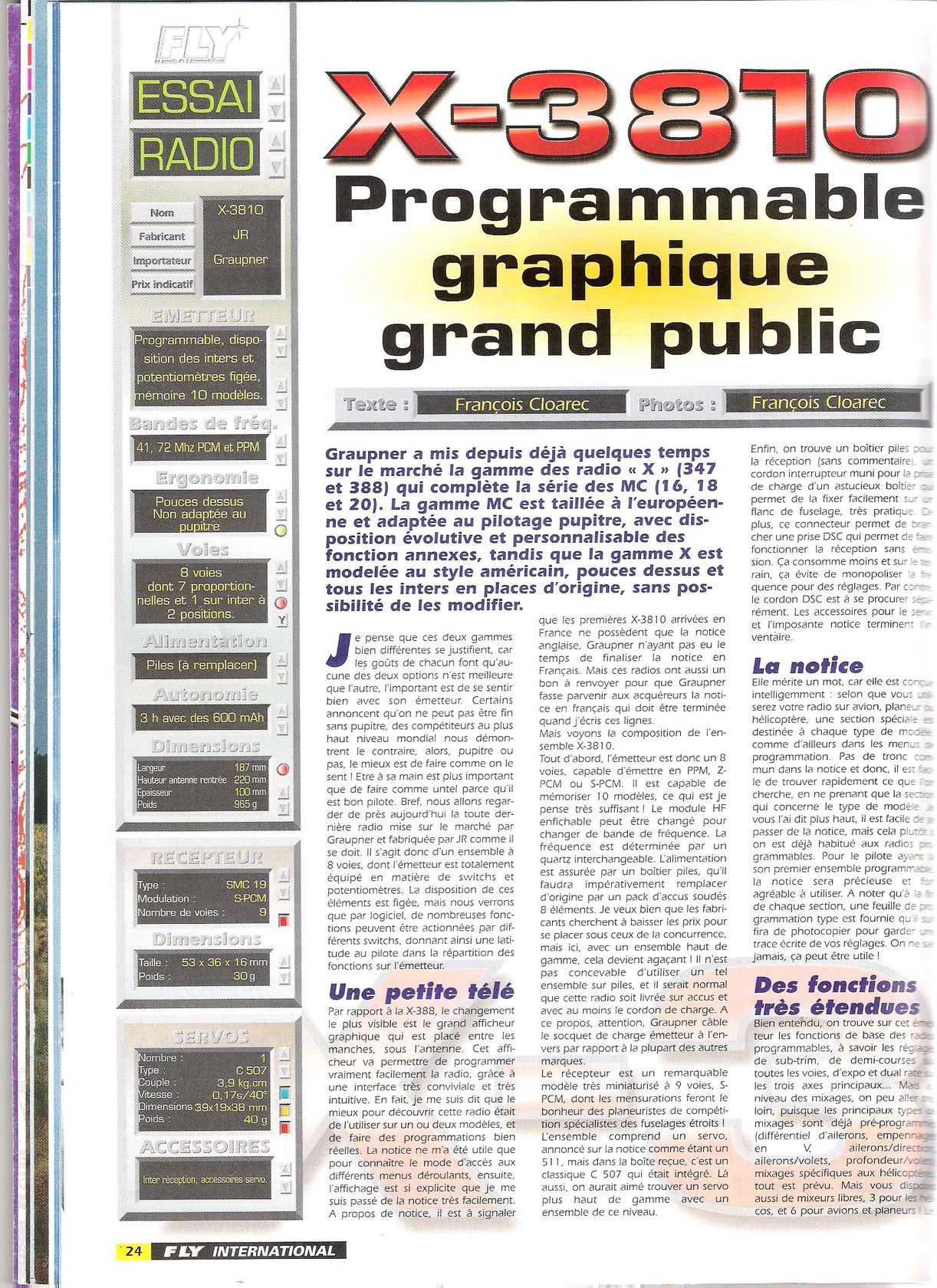

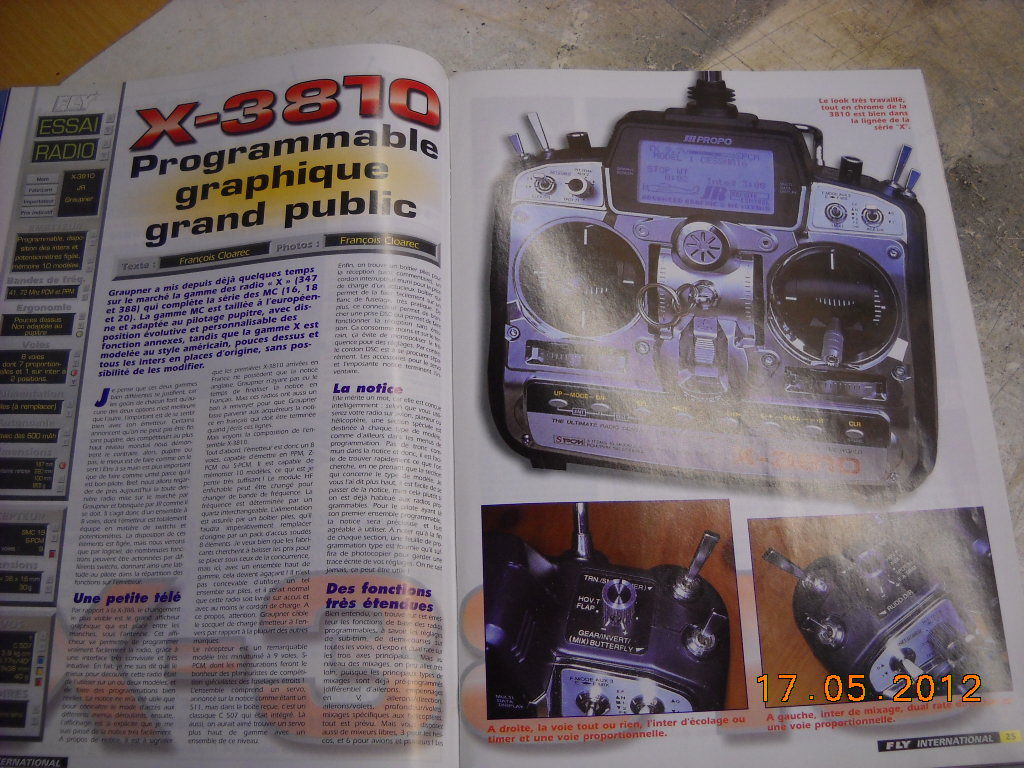

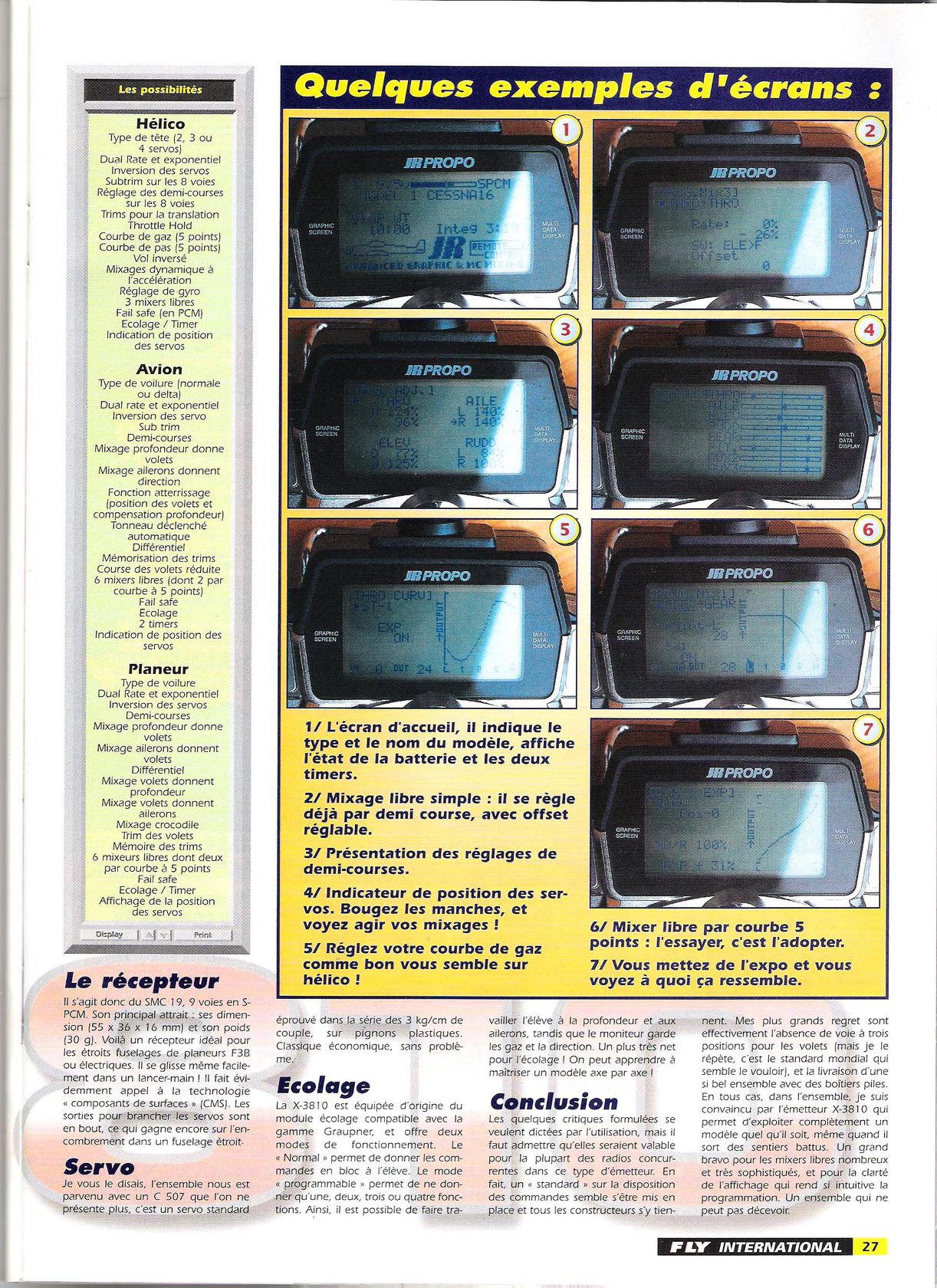

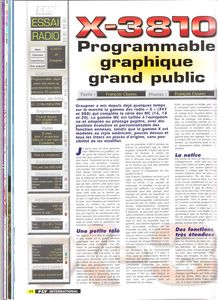

 " FLY 22 " de Janvier 1997.






.

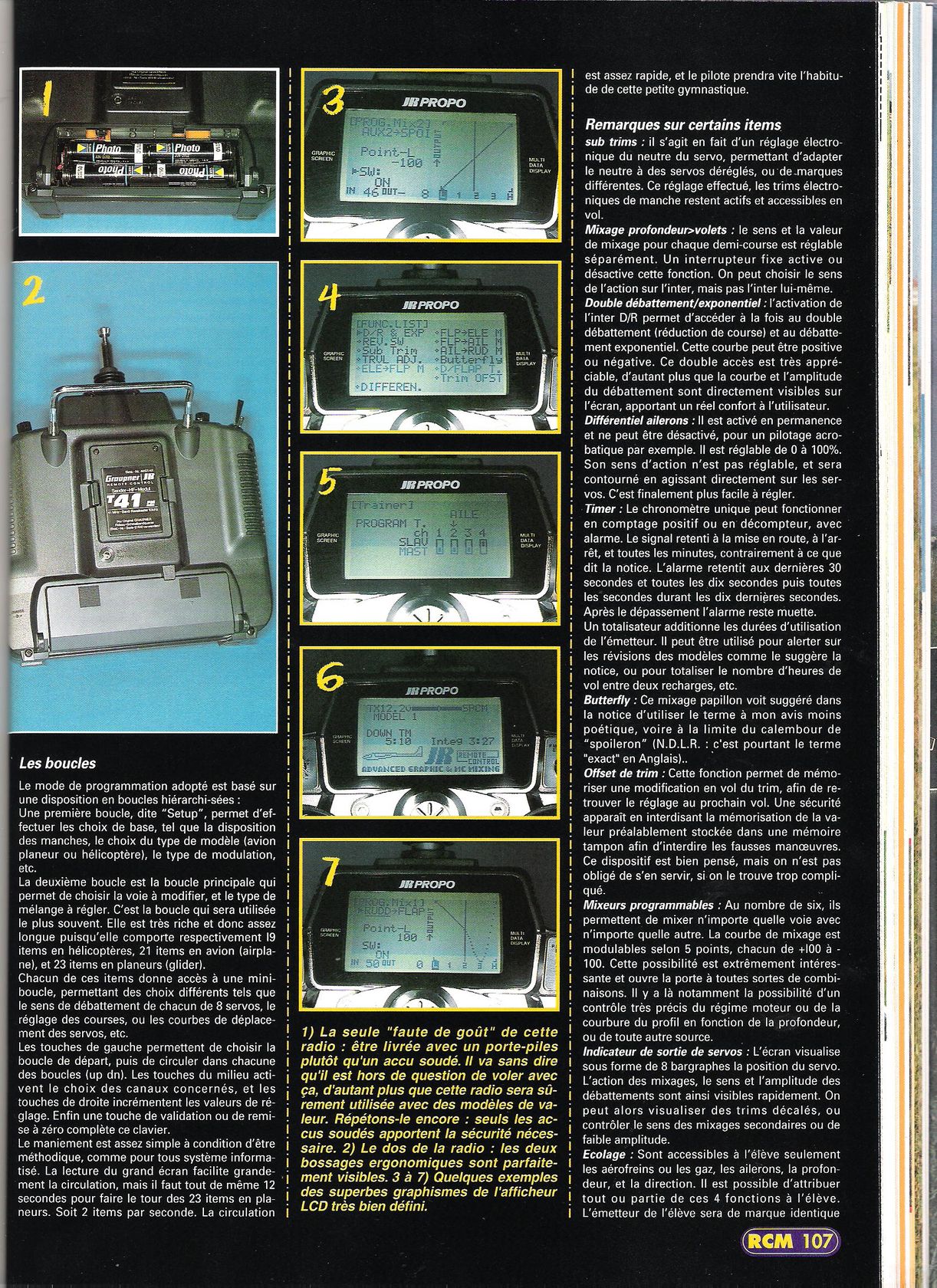

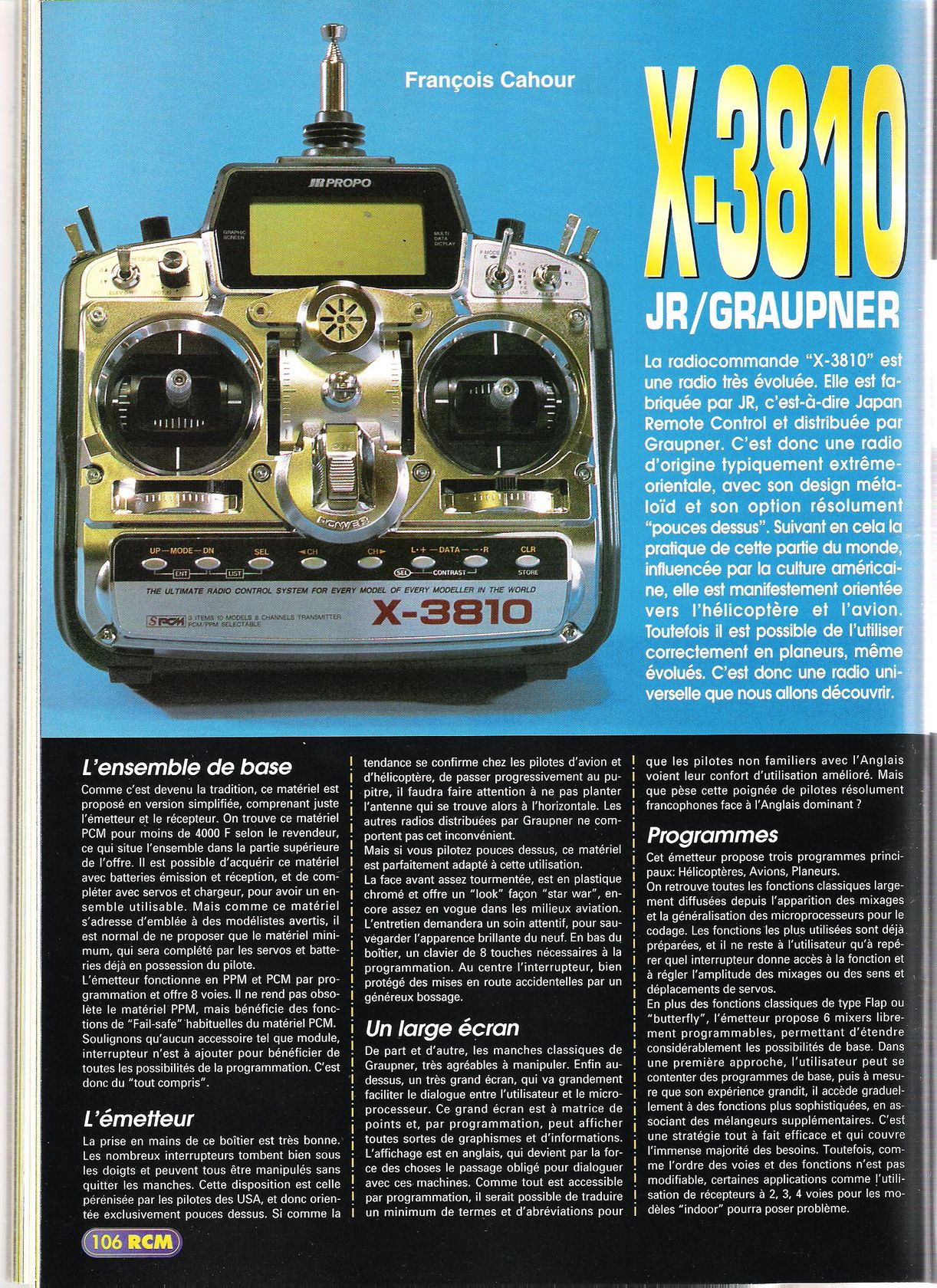

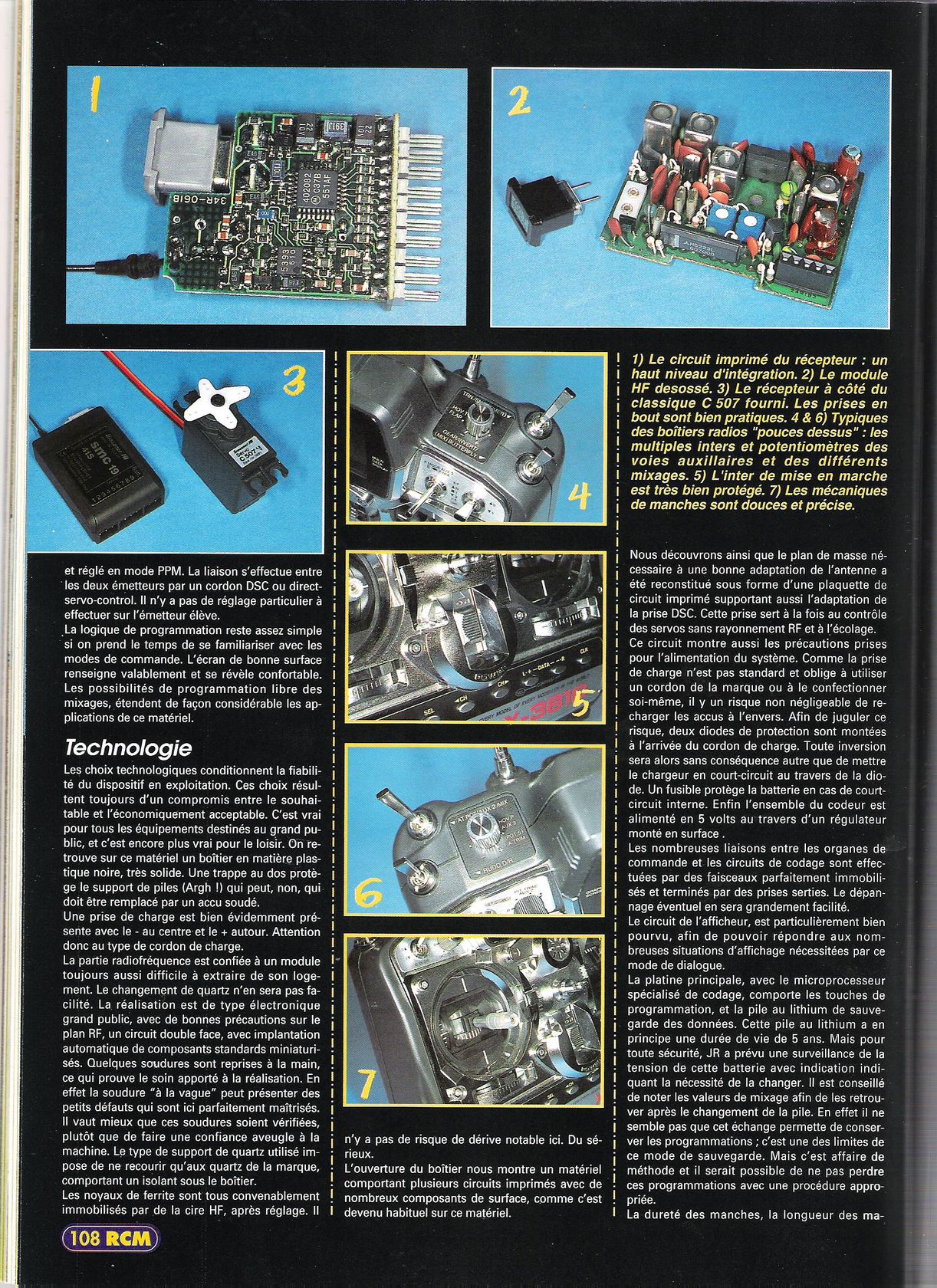

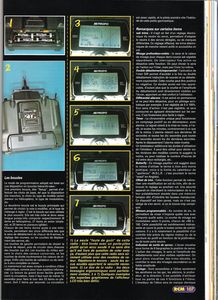

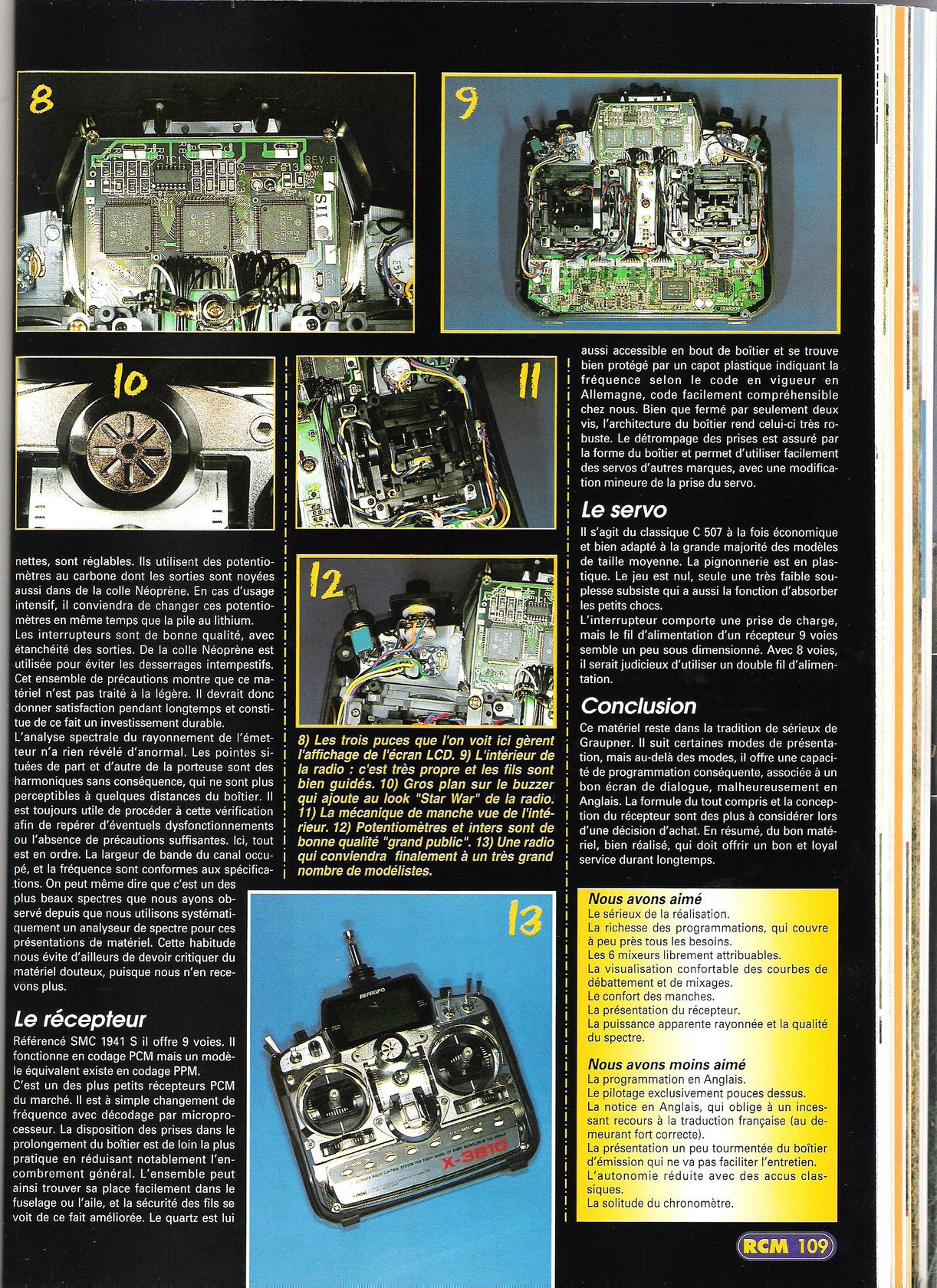

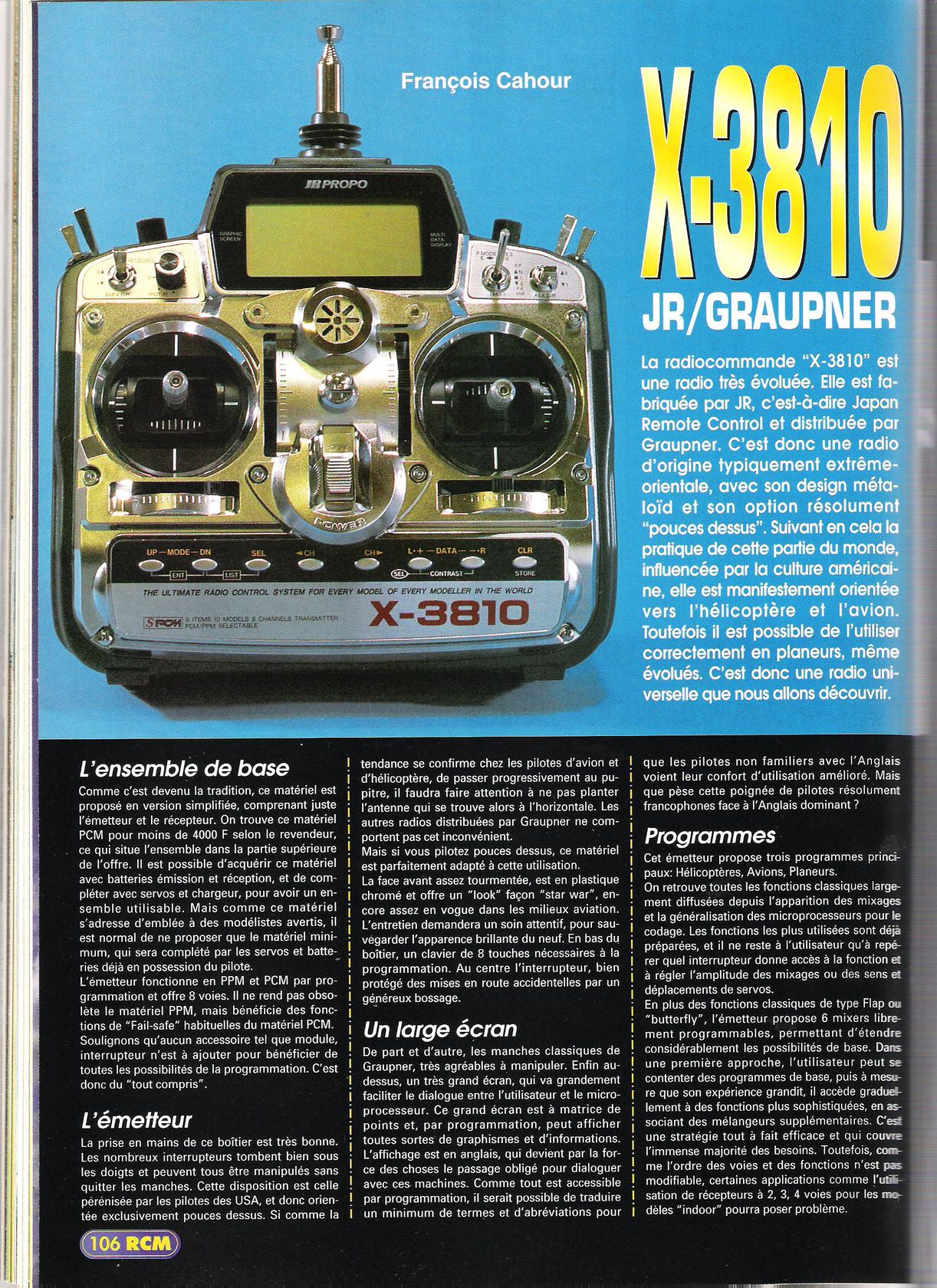

"  R.C.M 202 "  Février 1998









.

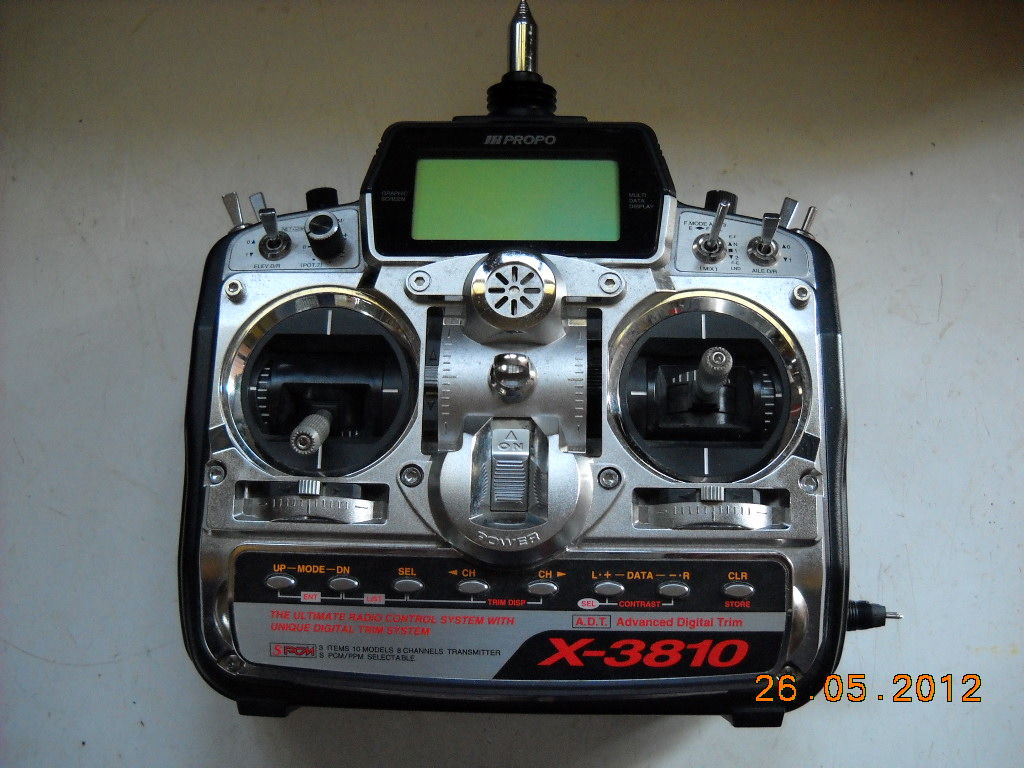

l'émetteur vue de face, écran allumé.

.

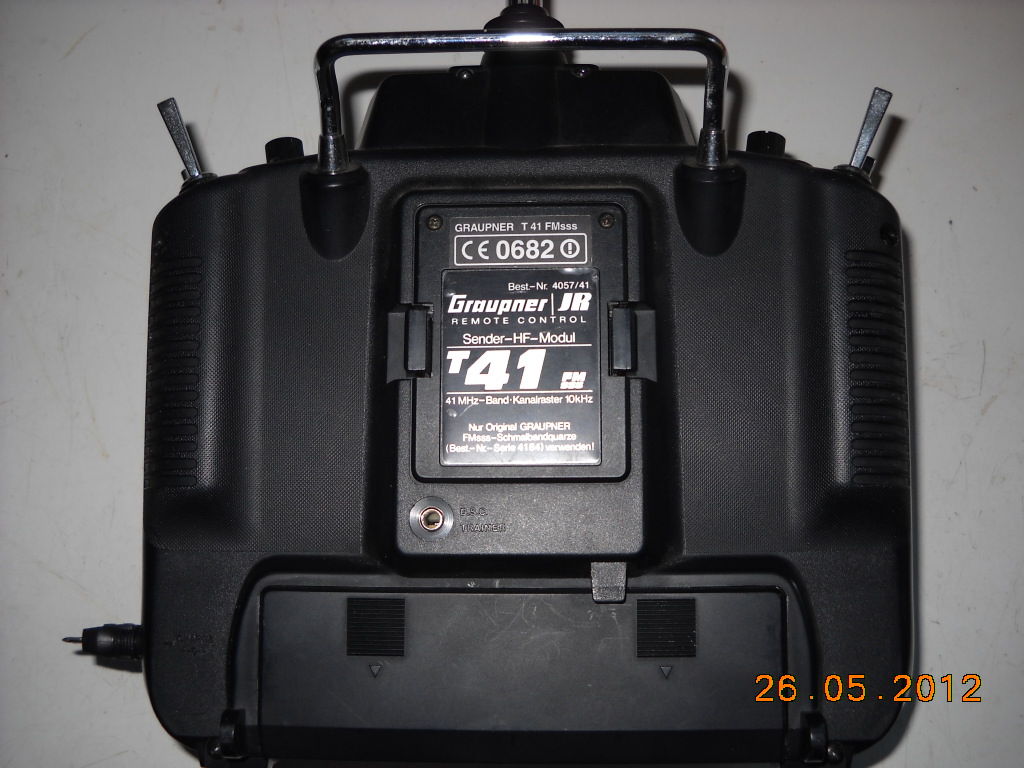

Vue de derrière, avec le module HF et la prise DSC/écolage.
.

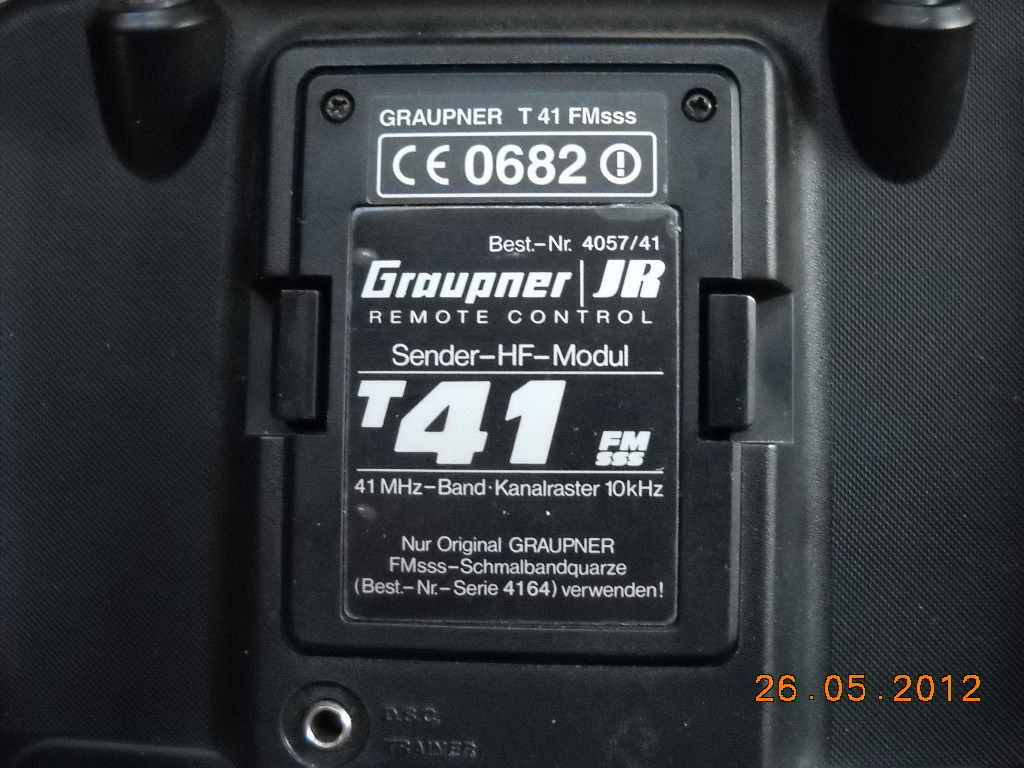

Gros plan sur le module qui s'emboite, ici en 41 Mhz FMsss
.
.

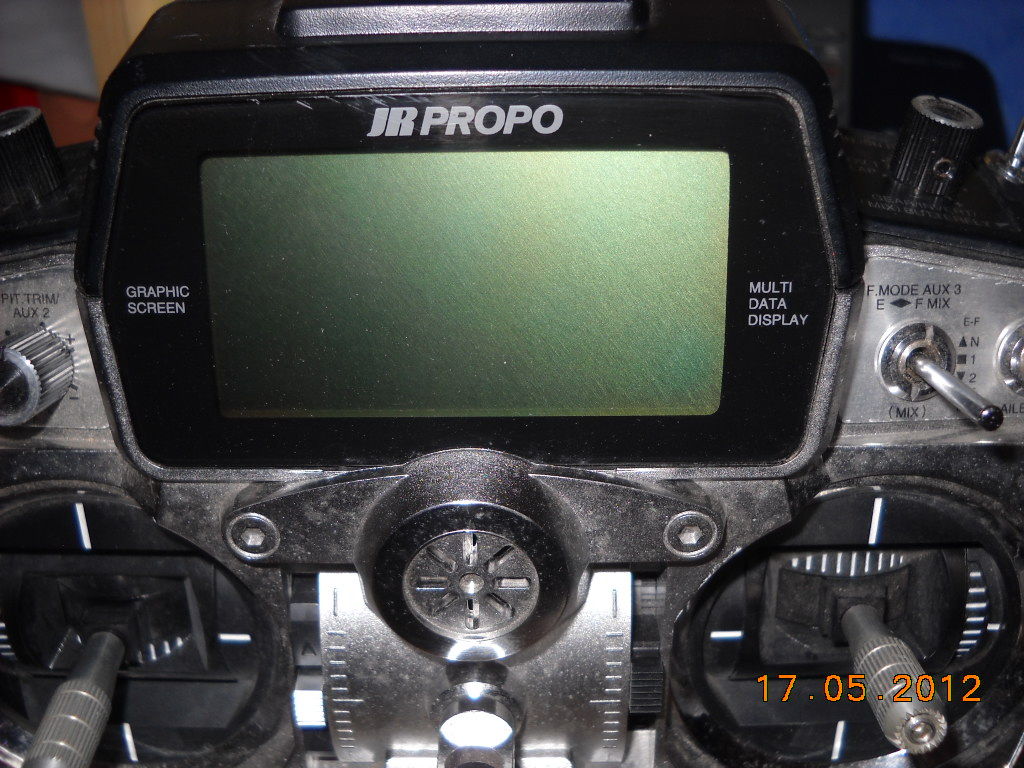

L'écran éteint
.
.

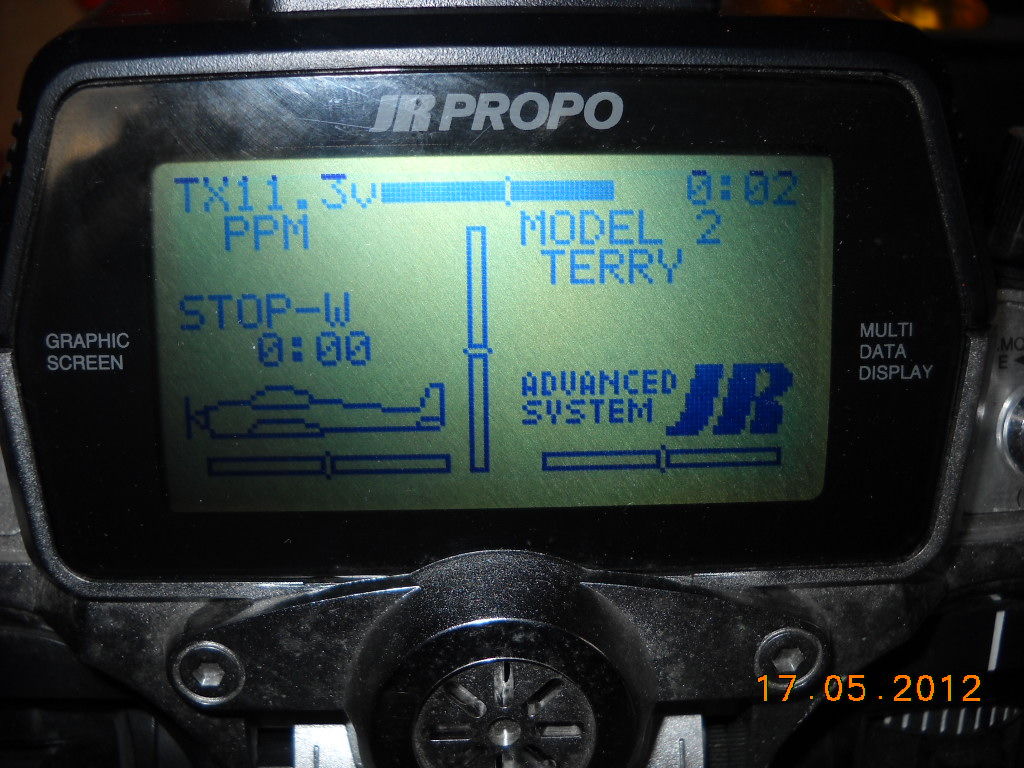

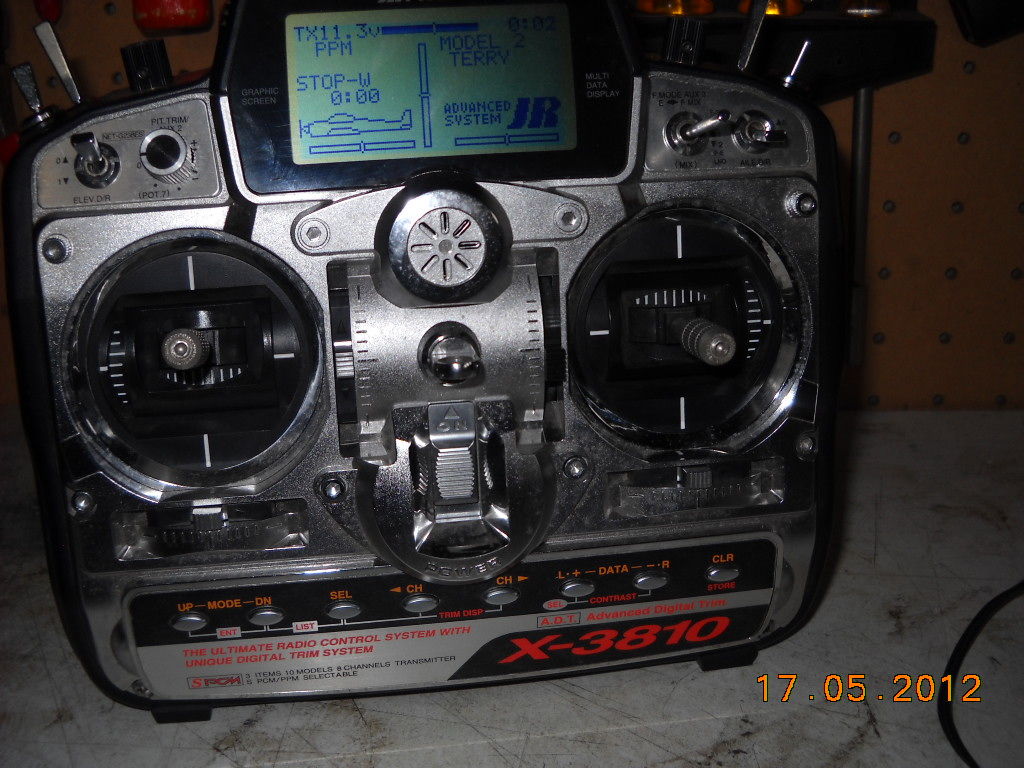

L'écran sous tension...
Ici il indique:
1/le type de Modèle ici en n°2 le " Terry " il affiche aussi l'état de la Batterie ici ( 11,3 v ), et le ou les ( Timer ) * ici en mode ( chrono ).
.
*. ( Timer ): Il y en a deux...
1/ l'un va servir à mesurer le temps d'utilisation de l'émetteur depuis sa remise à zéro.

2/ L'autre est mis en marche par un " switch  " et sera utilisable en vol, soit pour mesurer le temps de vol, soit en mode compte à rebours, utile en électrique pour savoir combien de temps  moteur on a utilisé.
( Extrait de l'article de Fly n°22 )
.
.
.
Image.
.
.
.                                                    Le Recepteur
.
.
Caractéristiques:
Fabricant: JR
Importateur: Graupner
Réf: 4067/41
Fréquence: bandes des 41 Mhz FMsss
Voies: 8
Dimensions: 62 x 35 x 21 mm
Poids: 47 g
.
Un gros plan...
.
.

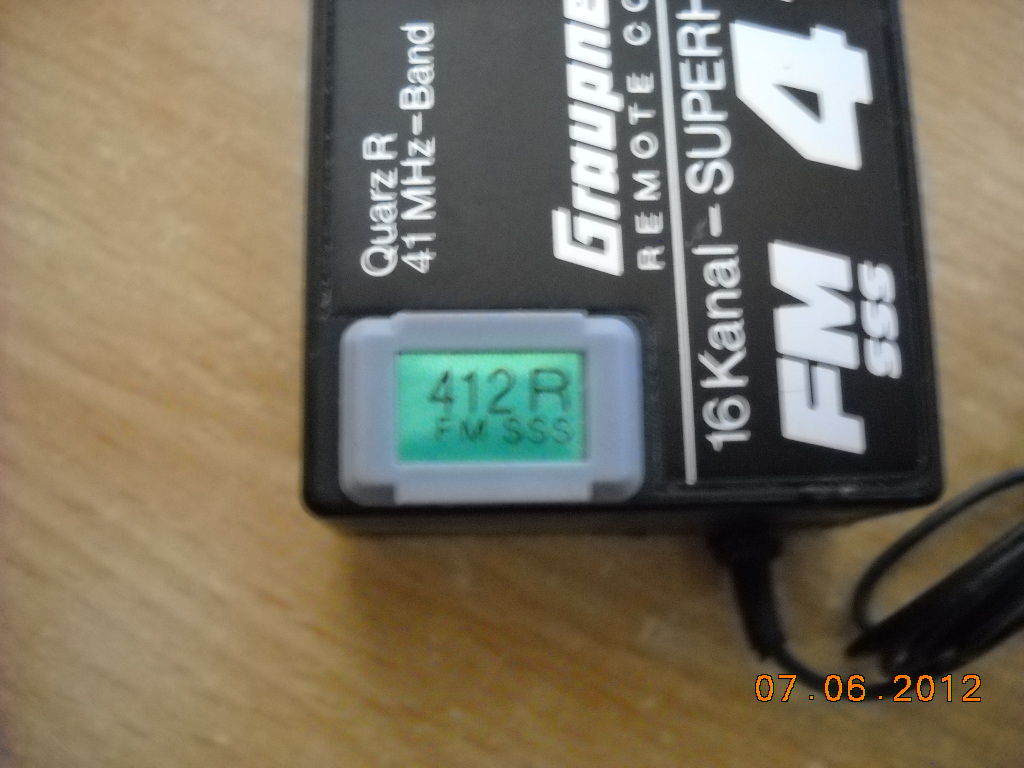

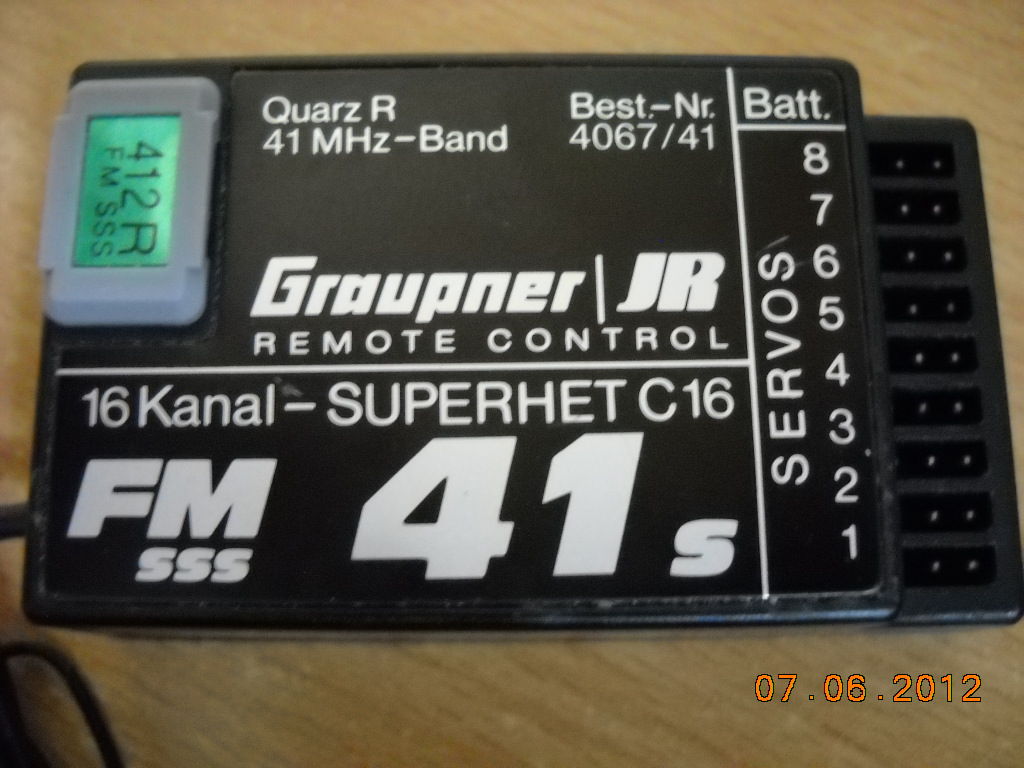

Côté quartz 412R pour 41.120 Mhz et R pour récepteur en FMsss


-Donc à suivre pour les éssais de cet enensemble, par contre il faudra que je change les Quartz, car ceux que j'ai actuellement sont différents en fréquences ?

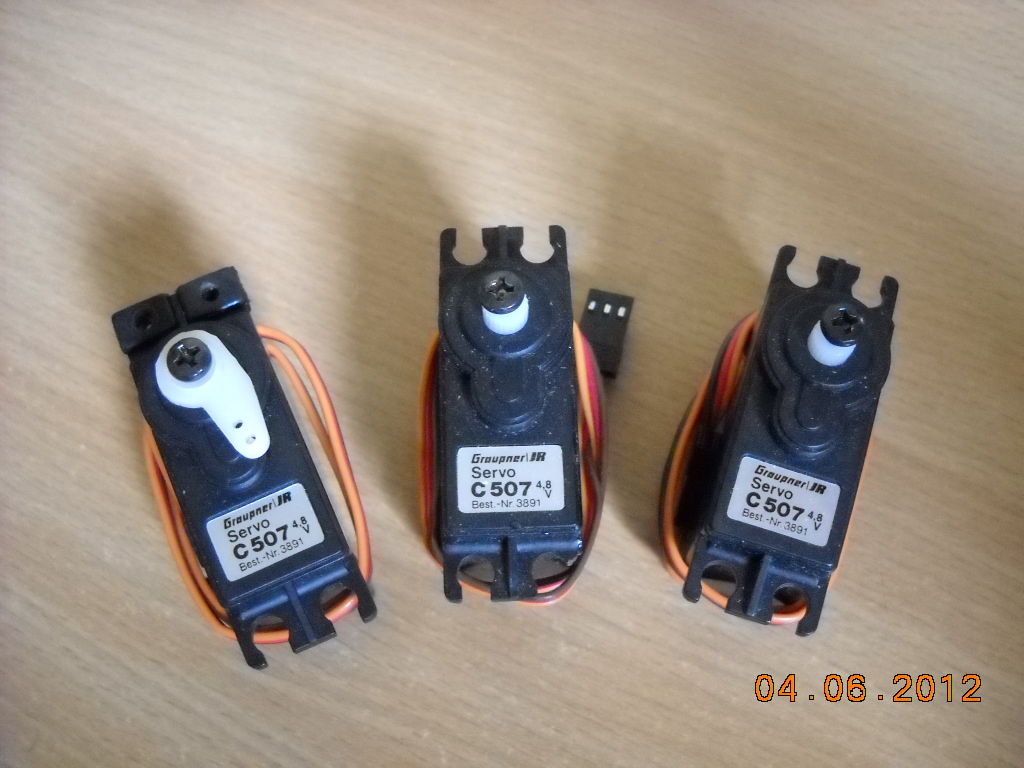

                                  Les Servos

Caractéristiques:
Type: C 507 3891
Couple:3,9 kg.cm
Vitesse:0,17 s/40°
Pignons: plastiques
Dimensions: 39 x 19 x 38 mm
Poids: 40 g
.
.

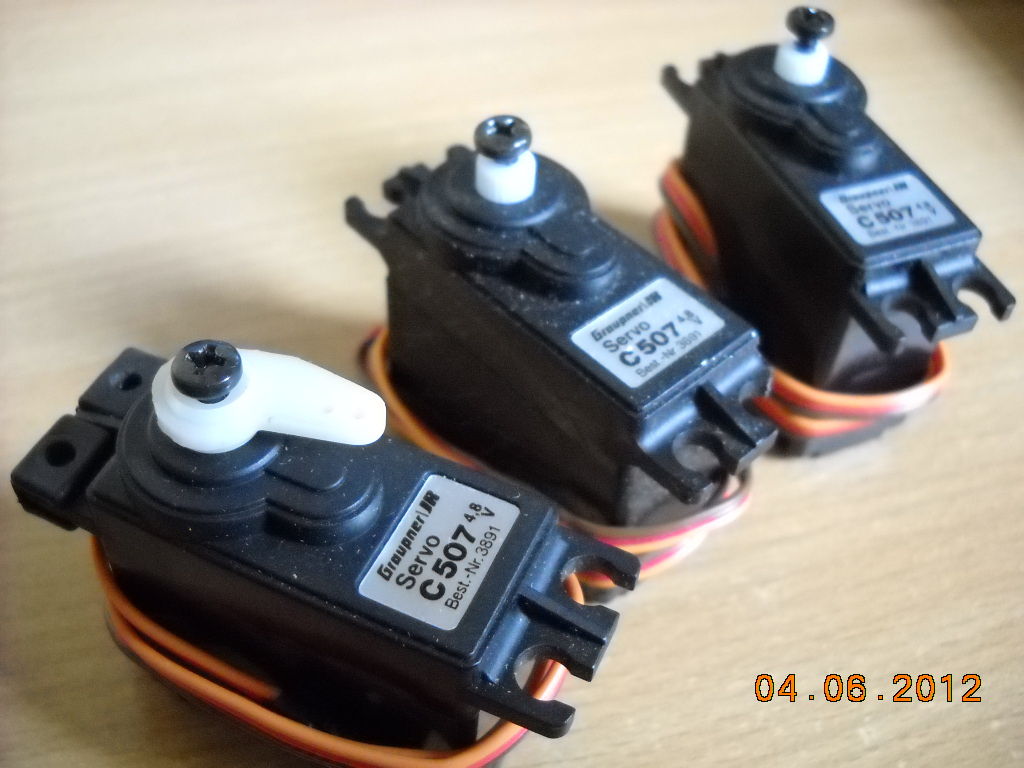

Gros plan...
.
.
-Et voici une courte vidéo sur le fonctionnement de l'ensemble !
avec comme quartz des (403) soit 41.030 Mhz

.
.
.






                                Génial !
.
                                           .ImageA suivre...
.
.
.
