Optalix TO100 Posté le Lundi 19 Août 2013 à 09h04






    Image     Les postes TO100 ? trop bien !


                        Voila, j'ai décidé de faire la collection des " TO100 "ces petits postes rétros des années 70 ! je trouve qu'ils ont une forme et un look sympa.
             Un clic sur la photo pour l'agrandir
Il doit y en avoir une douzaine...! et chacun de couleurs différentes !

Vous allez découvrir dans les pages suivantes, ce que j'ai déja... ! smiley

Pour info, ce sont les TO100 de la Version 2 (1974) en Plastiques et avec le cadran de 200 à  550 mètres  que je collectionne.

                                         ImageYoupi aime déja !




                         Mais avant, un peu d'histoire : smiley

Image est créée par Monsieur Marcel NIEL en 1945 à Aubervilliers.
Au début, la production est axée sur les blocs d'accords, les claviers
et transformateurs MF pour postes à lampes puis pour postes à "transistors".

Technique Et Décoration (TED) est créée en 1955 et dirigée par Monsieur Marcel NIEL.

Ce bureau d'études, installé à Deuil la Barre, a étudié et créé de nombreux modèles de postes à transistors commercialisés en kit, ainsi que des moulages et décors pour des postes de radio français
C'est en 1962 que la société (TED) pésente sa première rélisation, le (TED Saint Germain)
La même année, les 2 marques fusionnèrent pour formerImage
(source internet)

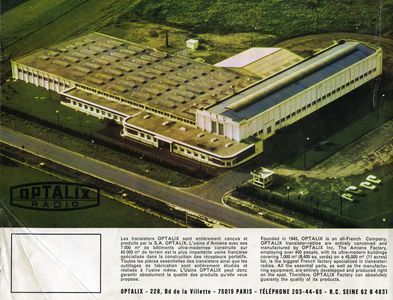

 L'usine Image





 -Plus d'infos sur les TO100...
 http://doctsf.com/grandlivre/fiche.php?ref=24645&ori=ps&idx=1

 -La notice...
http://www.doctsf.com/documents/afficher_document.php?num_doc=28943&page_doc=1





                  Une pub d'époque ! sur le TO100  smiley

                     Les paroles...smiley
 -Se promener dans la nature, en écoutant son Optalix...
 - A chaque instant vivre en musique un transistor, c'est
   l 'Optalix

- Optalix technique française appliquée au son

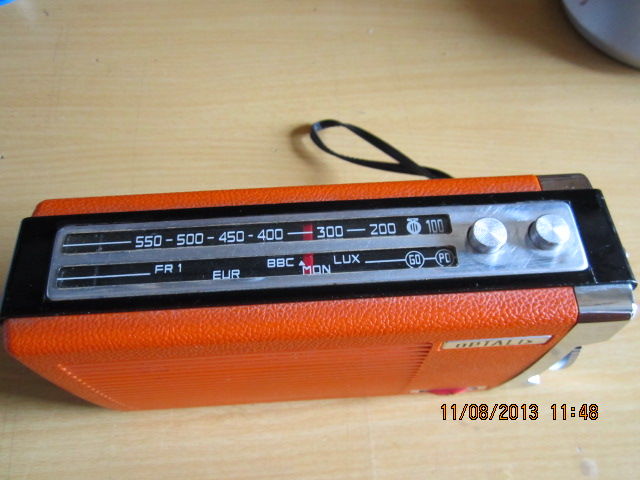

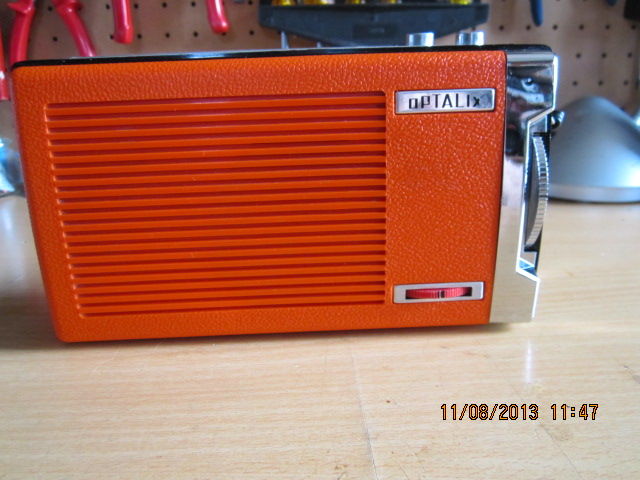

Voici le N°1 orange


Marque: Image
Modèle: TO100
Année:   1974

               Rappel ! un clic sur la photo pour l'agrandir
 V.G de Bromeilles

Observations à l'achat:
-Poste ayant quelques légères traçes ! remède, je l'ai nettoyé à l'aide d'une (éponge humide + du produit vaisselle), ensuite un peu de Miror sur la partie chromé et un coup de bombe pour brillant plastique sur le reste de la carcasse et maintenant c'est nickel...

-Fonctionne en G.O je reçois France Inter (FR1) Europe 1 (EUR) et R.T.L sur (LUX.)

-Par contre en P.O j'ai qu'une seule radio entre 300 et 400 comme sur la photo ?

 Au sujet du coupleur de piles plates ?
-Il y a des mauvais contacts ! je vais souder des fils avec une prise à bouton pression directement sur le coupleur et je pourrai ainsi connecter une petite pile plate de 9V, ce sera mieux et plus facile à utiliser



        Caractéristiques communes des TO100:
Source:doctsf.com

Récepteur : 7 transistors silicium  BF233 BF233 BF233 BC208 BC205 BC328 BC338
Type : Superhétérodyne (MF 452 kHz)
Gammes d'ondes : 2 gammes. GO, PO
Alimentation :  2 piles plates 4,5 V
N°de série : 1601601
Forme : Portatif.
Dimensions en mm: Largeur : 190. Hauteur : 115. Profondeur : 55.
Poids : 490 gr
Matière : Plastique.
Couleurs : noir,marron, rouge, orange,Jaune,vert, vert kaki, beige, blanc, ...

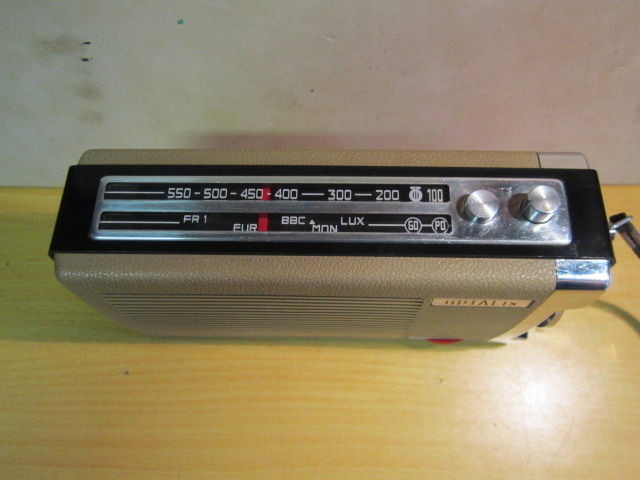

Cadran : de 550 à 200 kHz.
Pas de prise antenne, mais prise écouteur (jack)


                               Galerie photos

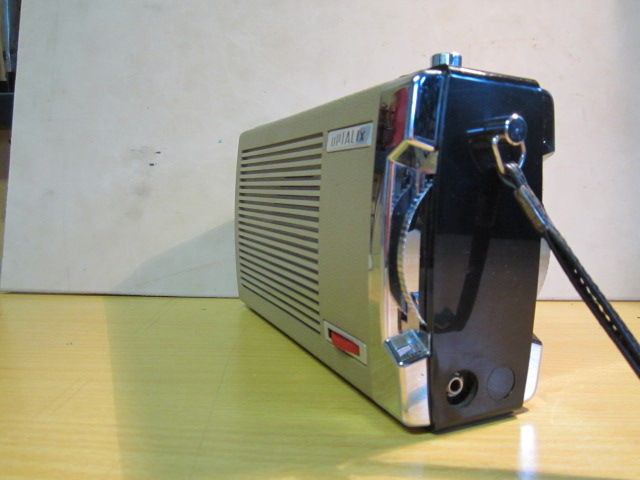

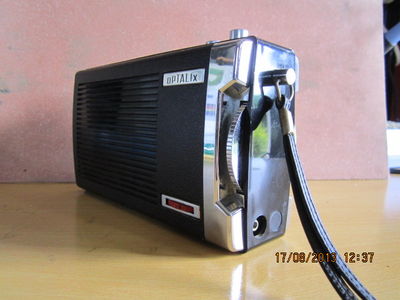

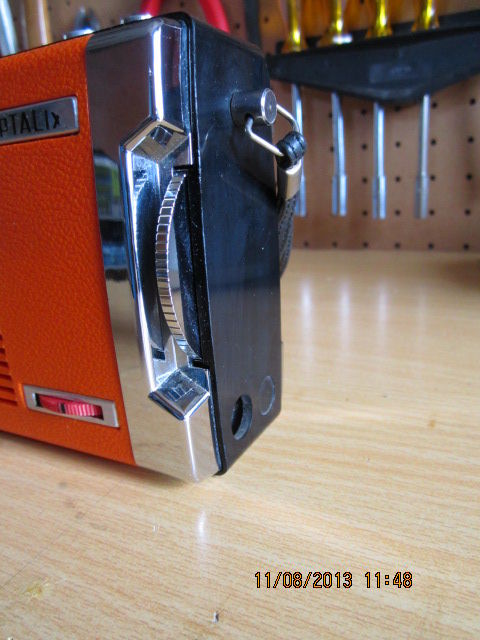

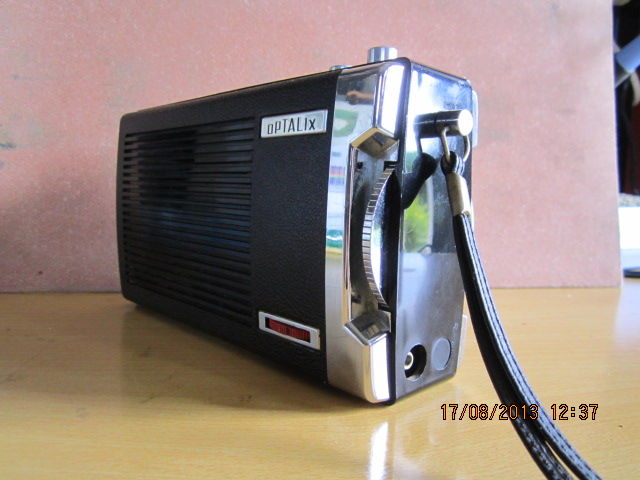

Vue côté droit, il y a la molette chromé des recherches de stations, le bouton rouge A/M et la prise pour écouteur

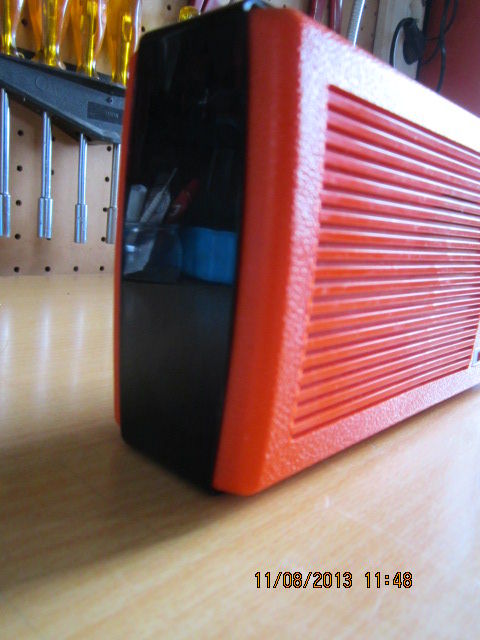

                                                        Côté gauche il n'y à rien ?

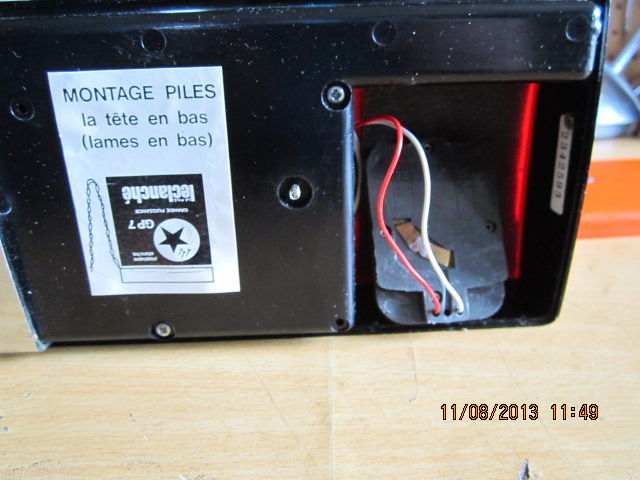

Le coupleur de piles plates de 4,5V et la façon de mettre les piles têtes en bas.

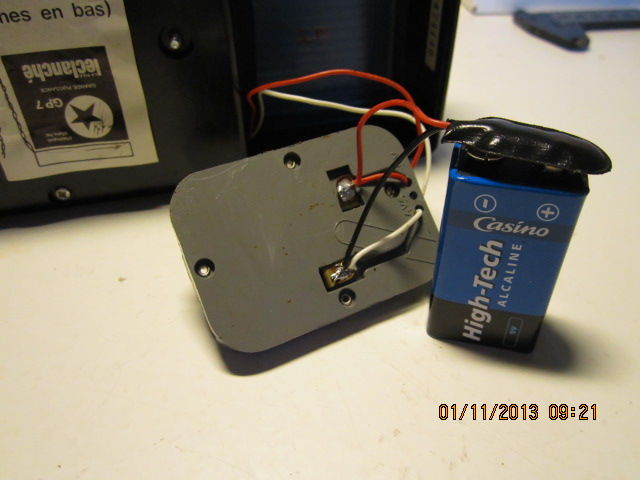

Par contre j'ai soudé directement sur le coupleur les fils d'une prise du type pression pour petite pile 9V et là  plus de faux contacts et c'est plus facile à mettre en oeuvre...smiley

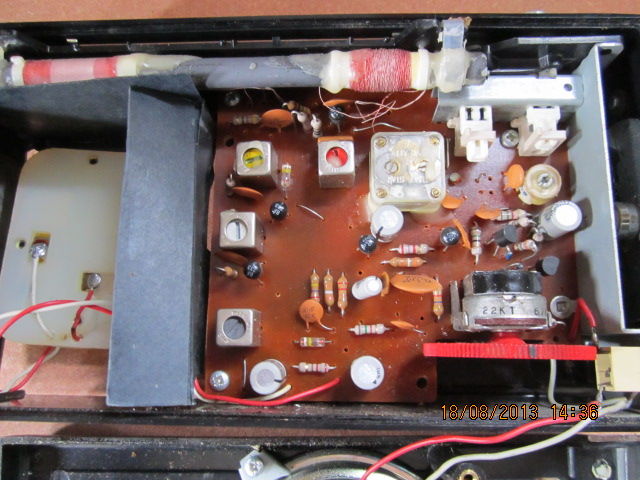

Vue des composants

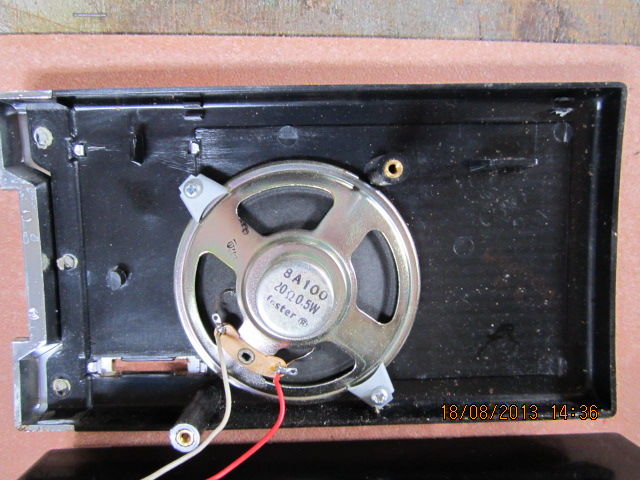

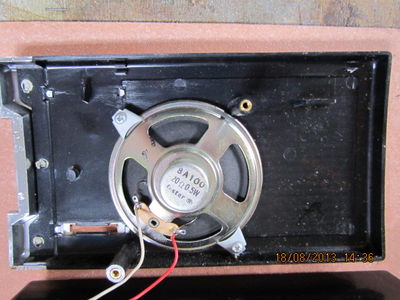

Le haut parleur

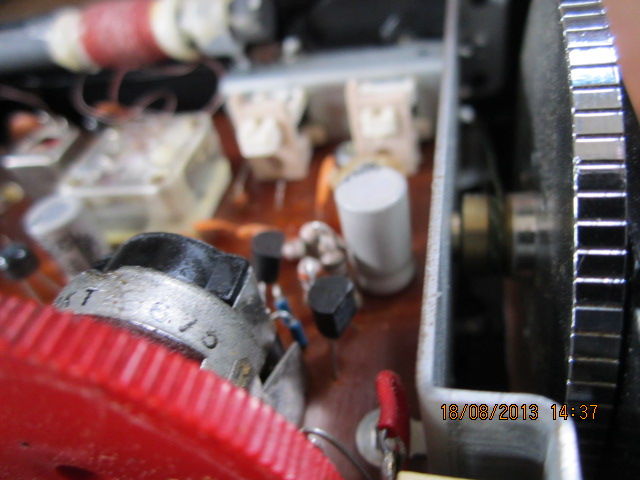

 Gros plan sur le bouton A/M et la molette des stations

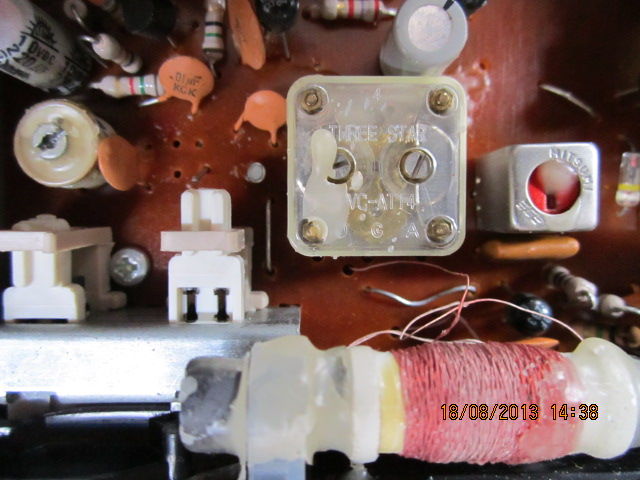

                   Le condensateur variable

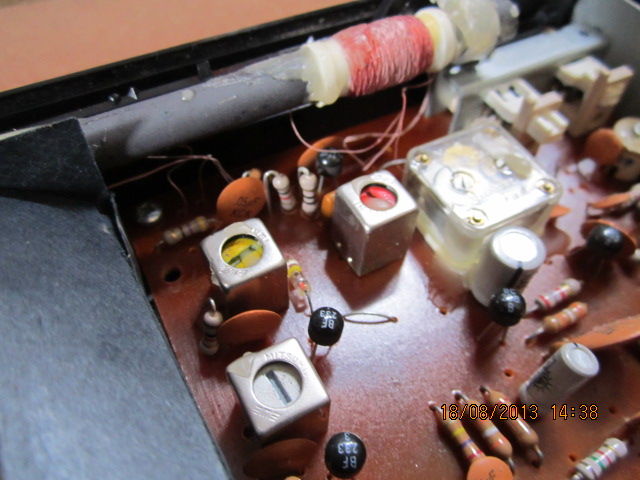

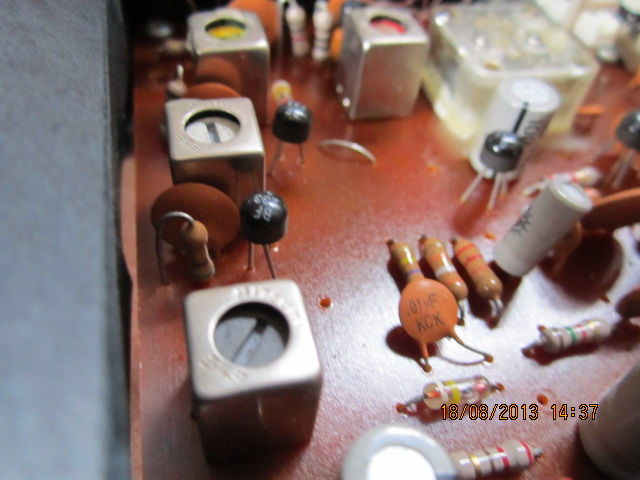

Les blocs moyennes fréquences


Une vue du bâtonnet de ferrite PO et GO


                         Une vidéo ! smiley








Publicité d'époque avec quelques modèles...smiley

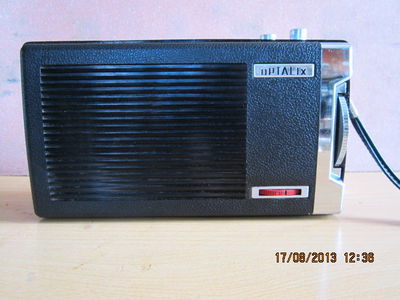

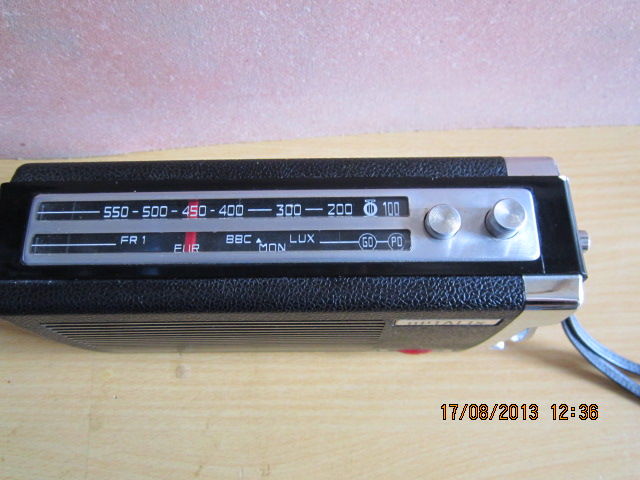

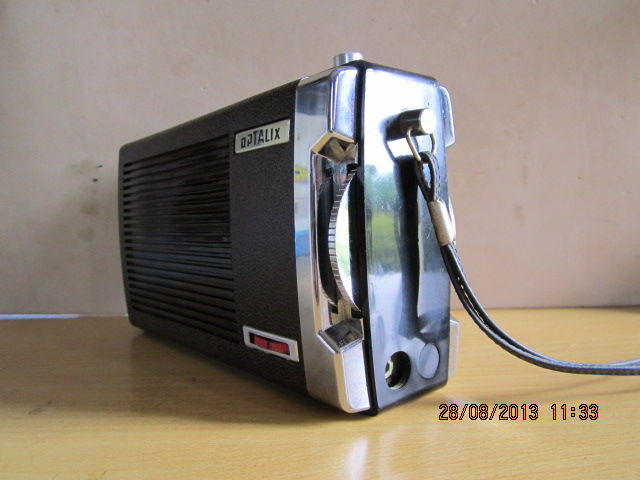

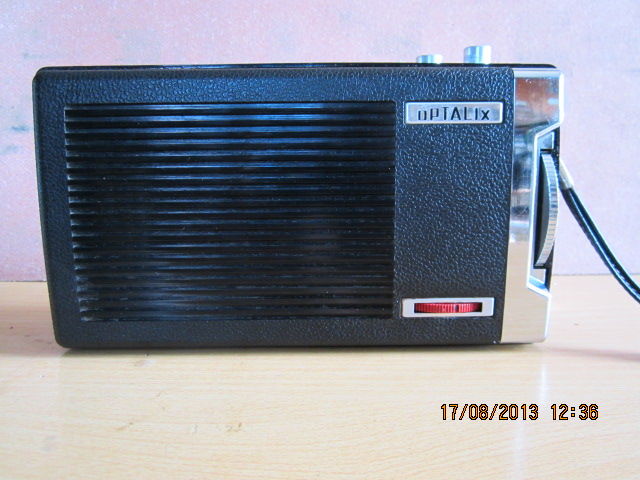

Voici le n°2 noir

Caractéristiques: Idem au précédent  smiley

         Rappel ! un clic sur la photo pour l'agrandir
Don de Gilbert
Observations à l'achat:
Poste nickel et fonctionnement R.A.S, Merci à Gilbert !   smiley



                                  Une vidéo ! smiley

La réception n'est pas clair, j'ai mal calé la station ! (FR1) France Inter, mais sinon R.A.S

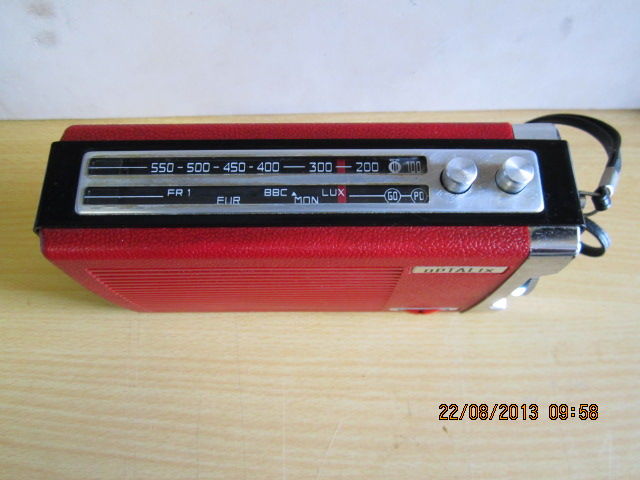

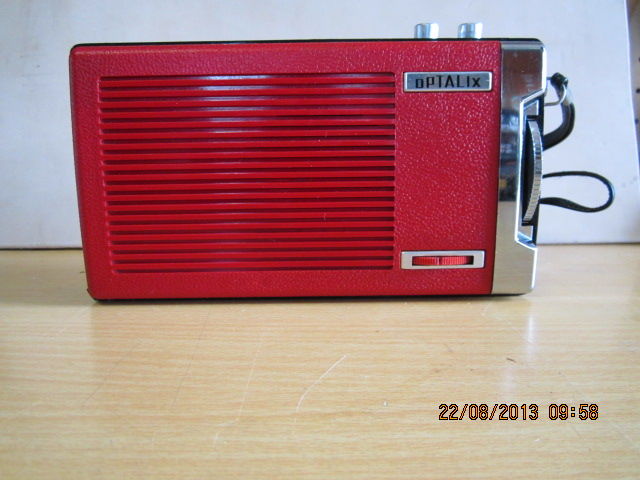

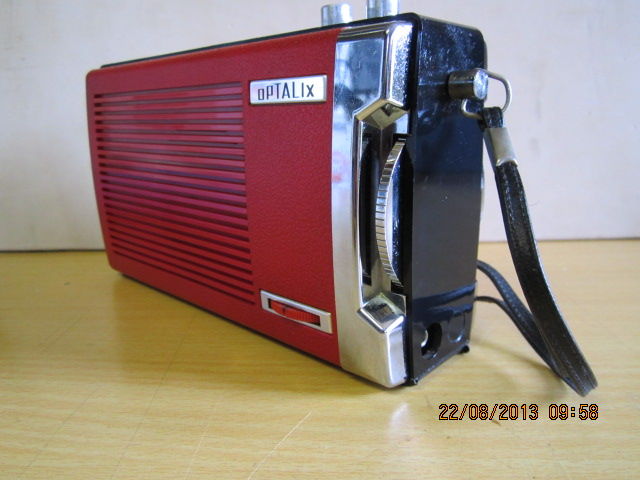

  Voici le n°3 rouge

Caractéristiques: Idem au précédent... smiley

            Rappel ! un clic sur la photo pour l'agrandir
Achat Leboncoin

Observations à l'achat:
Le poste est nickel et fonctionnement OK, merci à  Michel pour cette transaction...!  smiley







                                   Une vidéo ! smiley

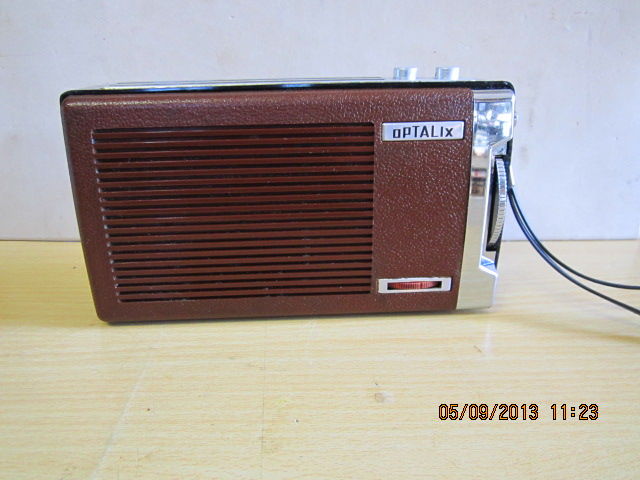

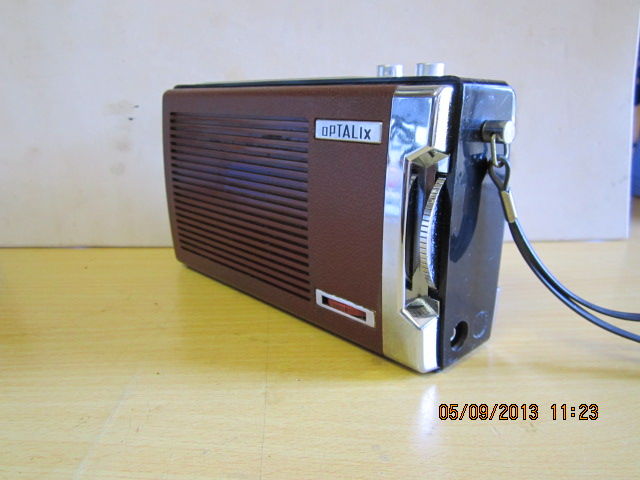

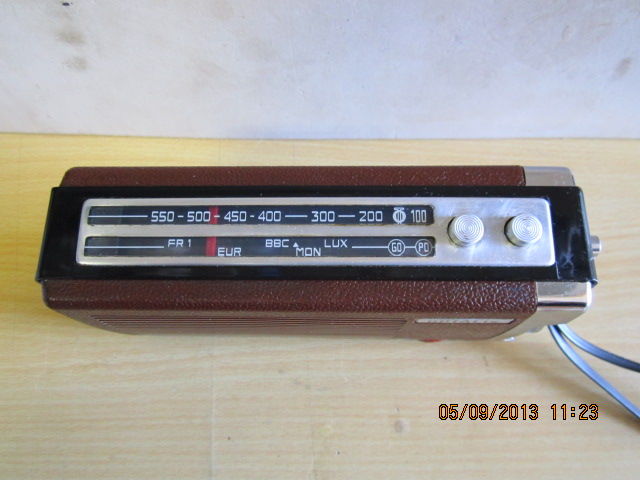

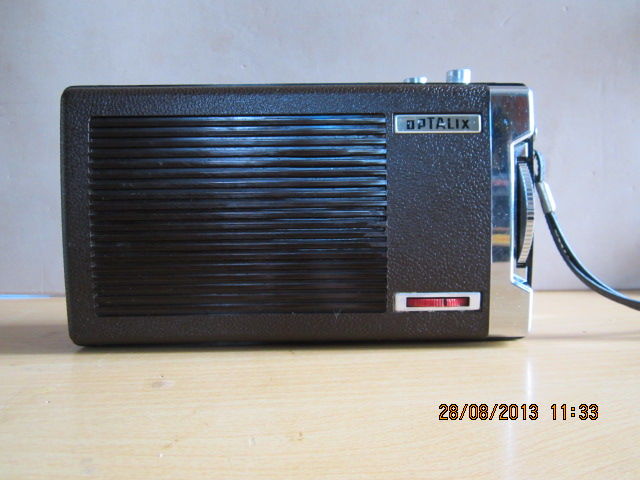

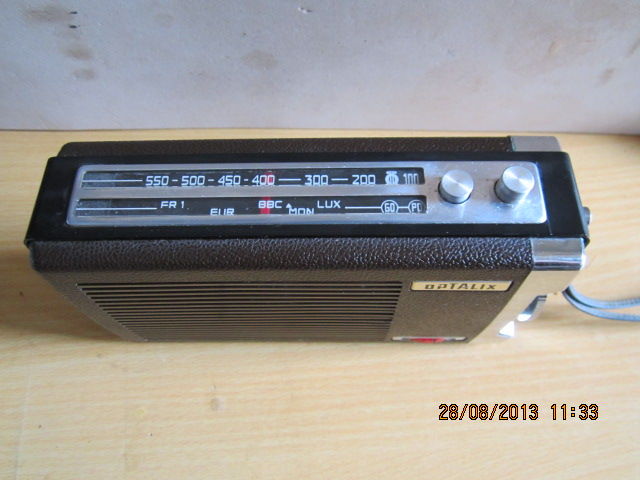

 Voila le n°4 marron glacé

Caractéristiques: Idem au précédent...

                      Rappel ! un clic sur la photo pour l'agrandir


Observations à l'achat:
Le poste est propre dans l'ensemble et fonctionnement OK, merci à Bernard pour cette transaction...





                                  Une vidéo...smiley







 Voila le n°5 marron chocolat


Caractéristiques: Idem au précédent...


                  Rappel ! un clic sur la photo pour l'agrandir

Observations à l'achat:
Le poste est propre dans l'ensemble et fonctionnement OK, merci à Chantal,pour cette transaction...






                          Une vidéo ! smiley

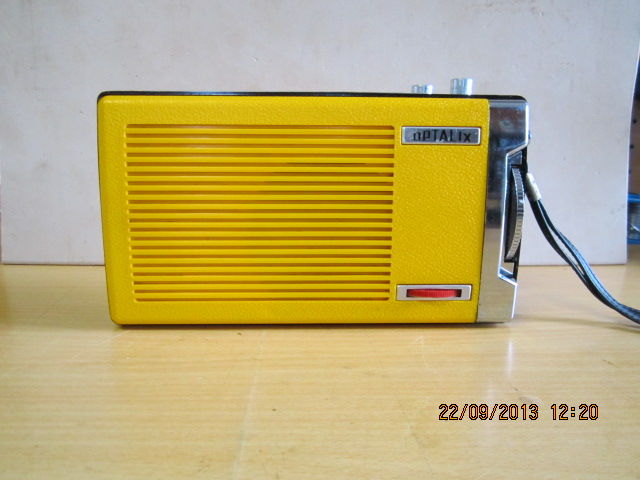

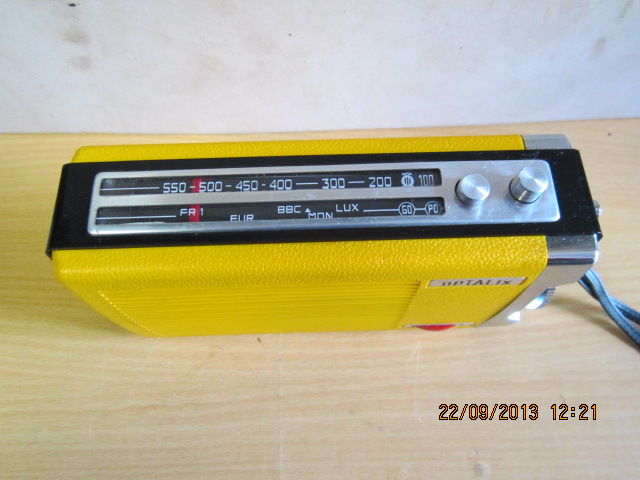

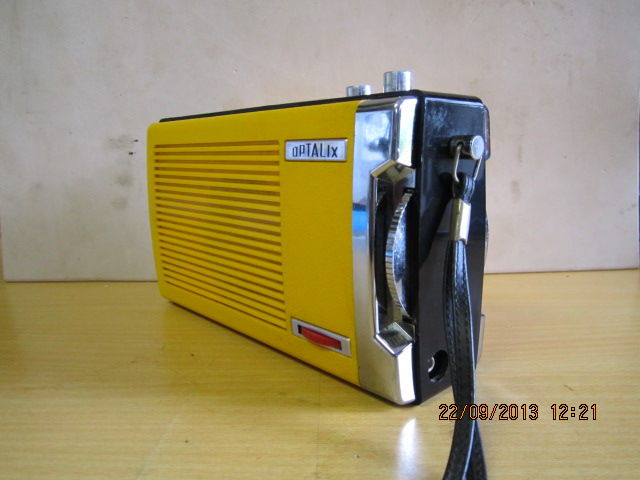

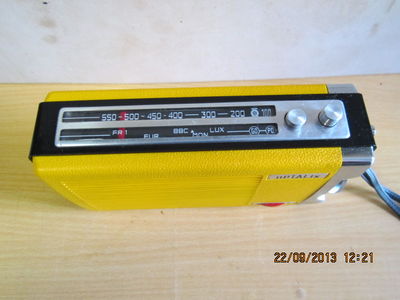

 Voila le n°6 Jaune

Caractéristiques: idem au précédent...


              Rappel ! un clic sur la photo pour l'agrandir


Observations à l'achat:
Quelques traces c'est tout, fonctionnement OK.




                    Une vidéo smiley

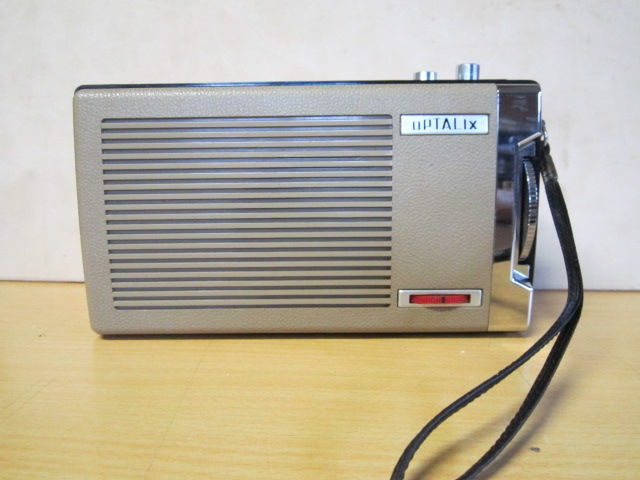

Voila le n° 7 Beige

Caractéristiques: idem au précédent...

                   Rappel ! un clic sur la photo pour l'agrandir


Observations à l'achat:
R.A.S fonctionne trés bien, par contre sur la photo on dirait qu'il est gris ? merci à Michel pour cette transaction.






                          Une vidéo  smiley

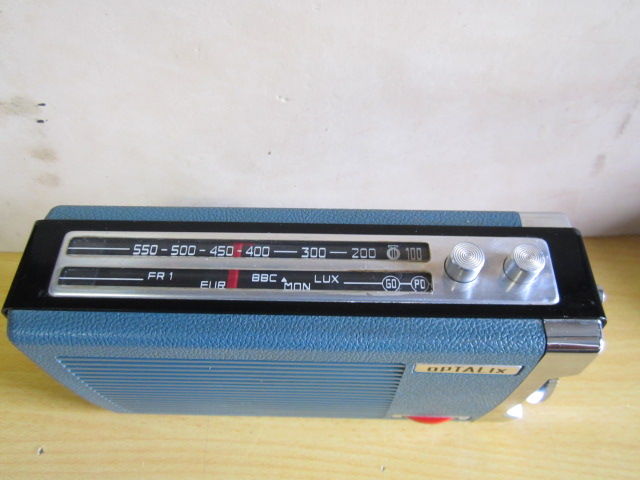

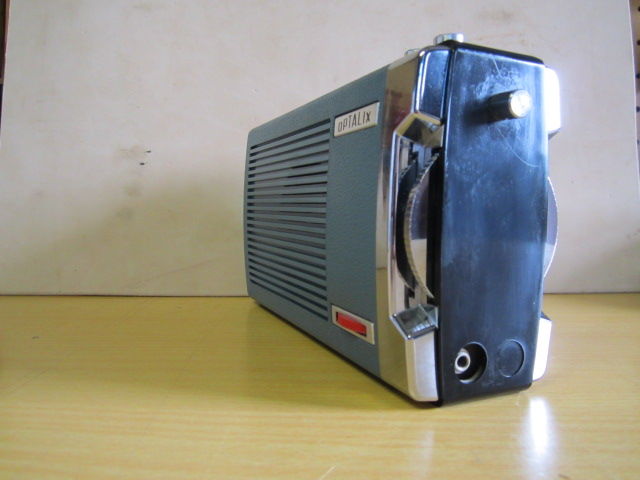

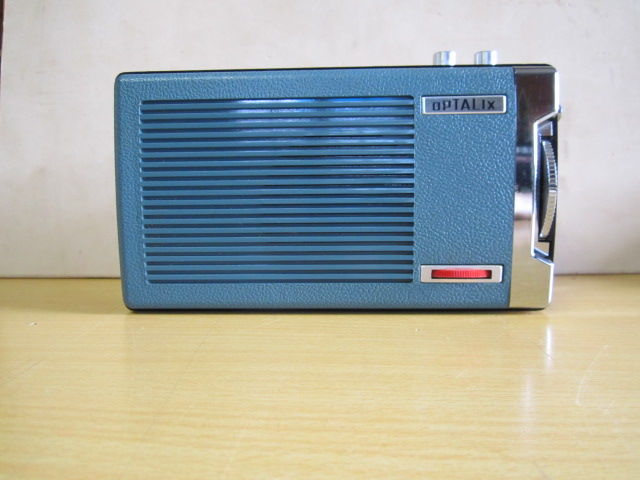

 Voila le n°8 Bleu

Caractéristiques: idem au précédent...

                   Rappel ! un clic sur la photo pour l'agrandir


Observations à l'achat:
R.A.S et il fonctionne trés bien, par contre il lui manque la dragonne, merci à Christine pour cette transaction.






                    Une vidéo smiley

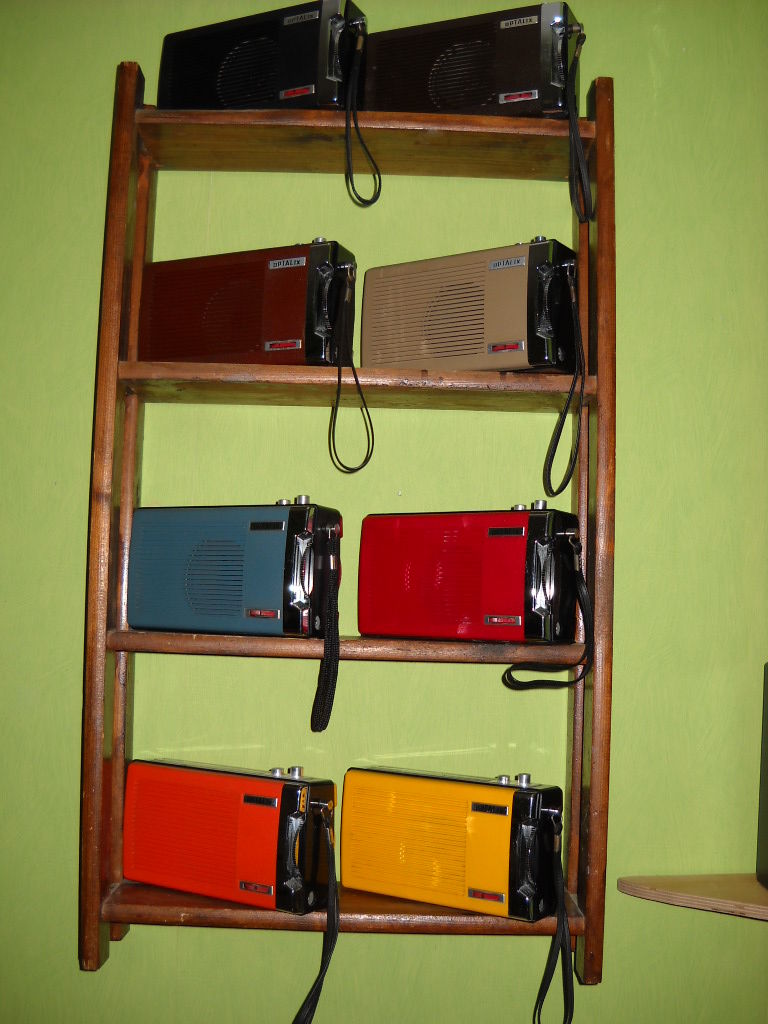

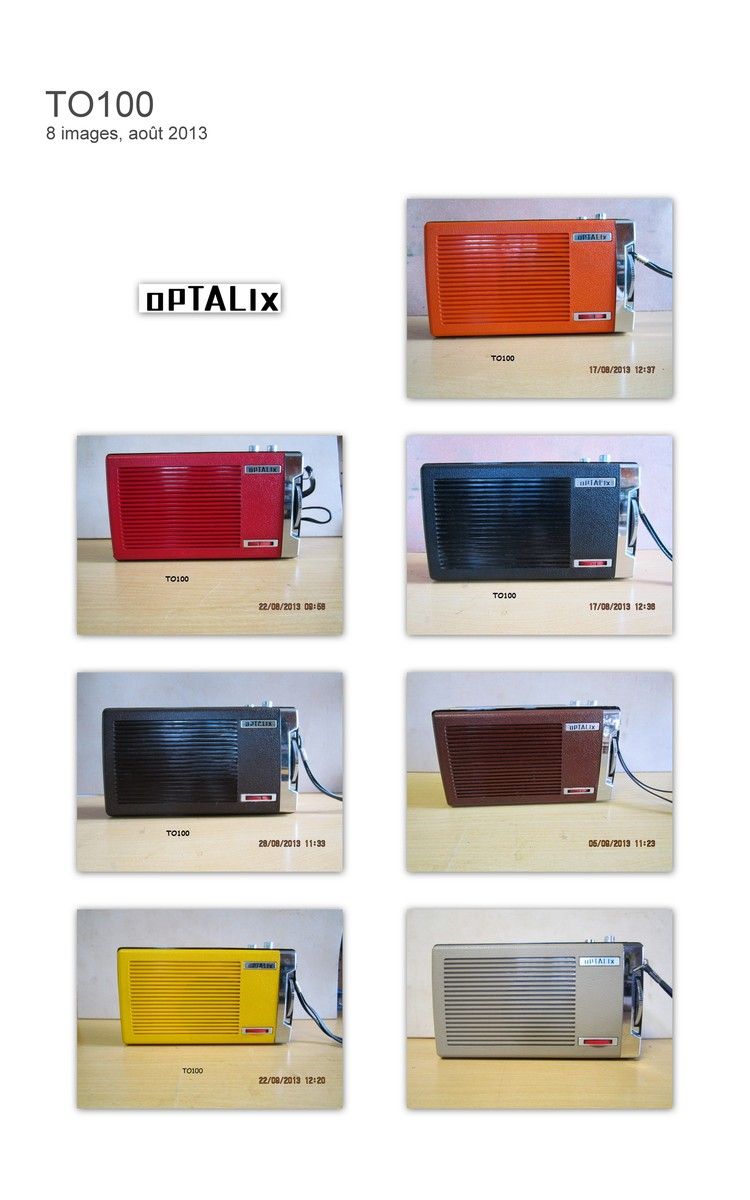

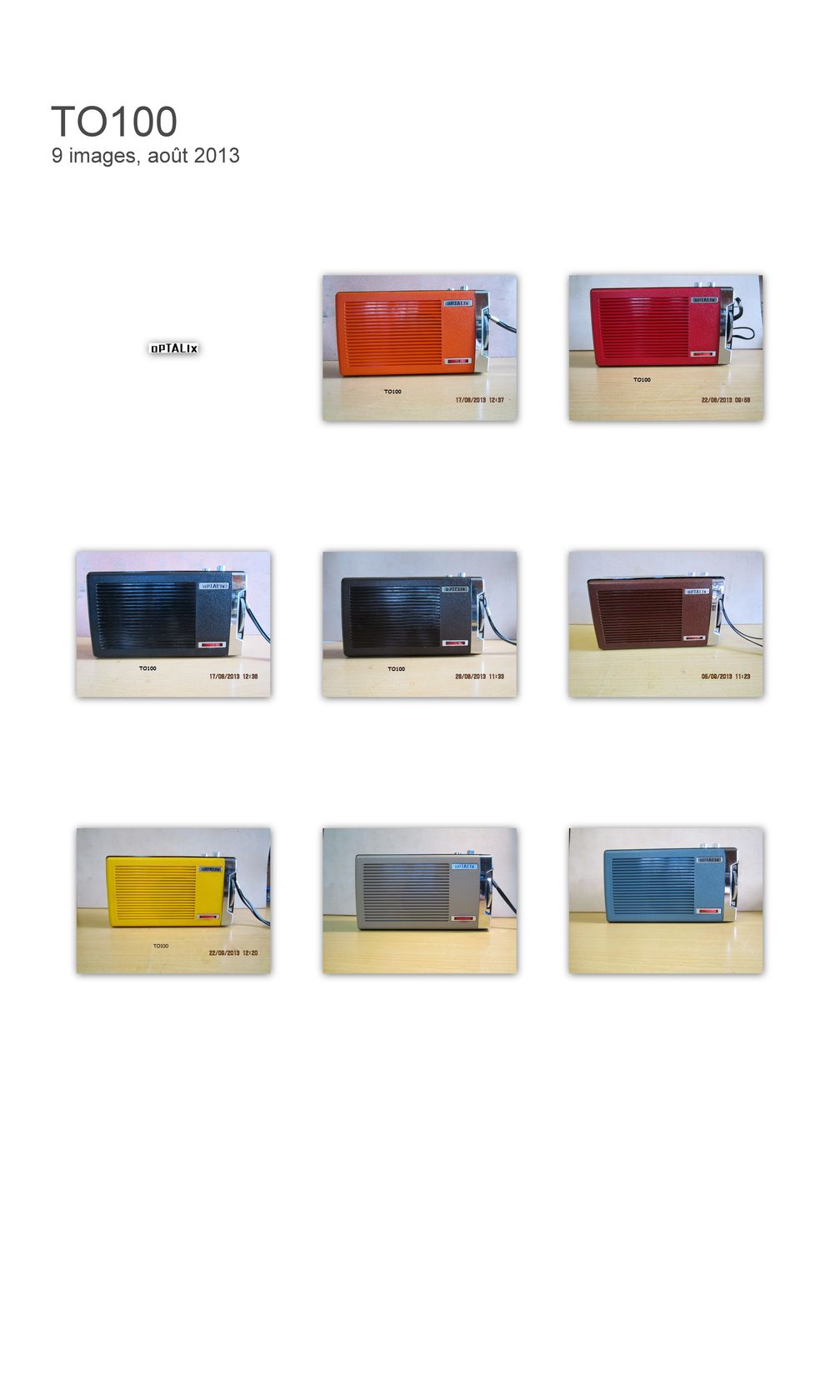

                 Ma collection à ce jour...







Allez ! au prochain TO100, qu'elle sera la couleur ?
