Construction du Jodel D 140 R Abeille Posté le Mercredi 2 Octobre 2013 à 14h03

           Construction du modèle réduit...

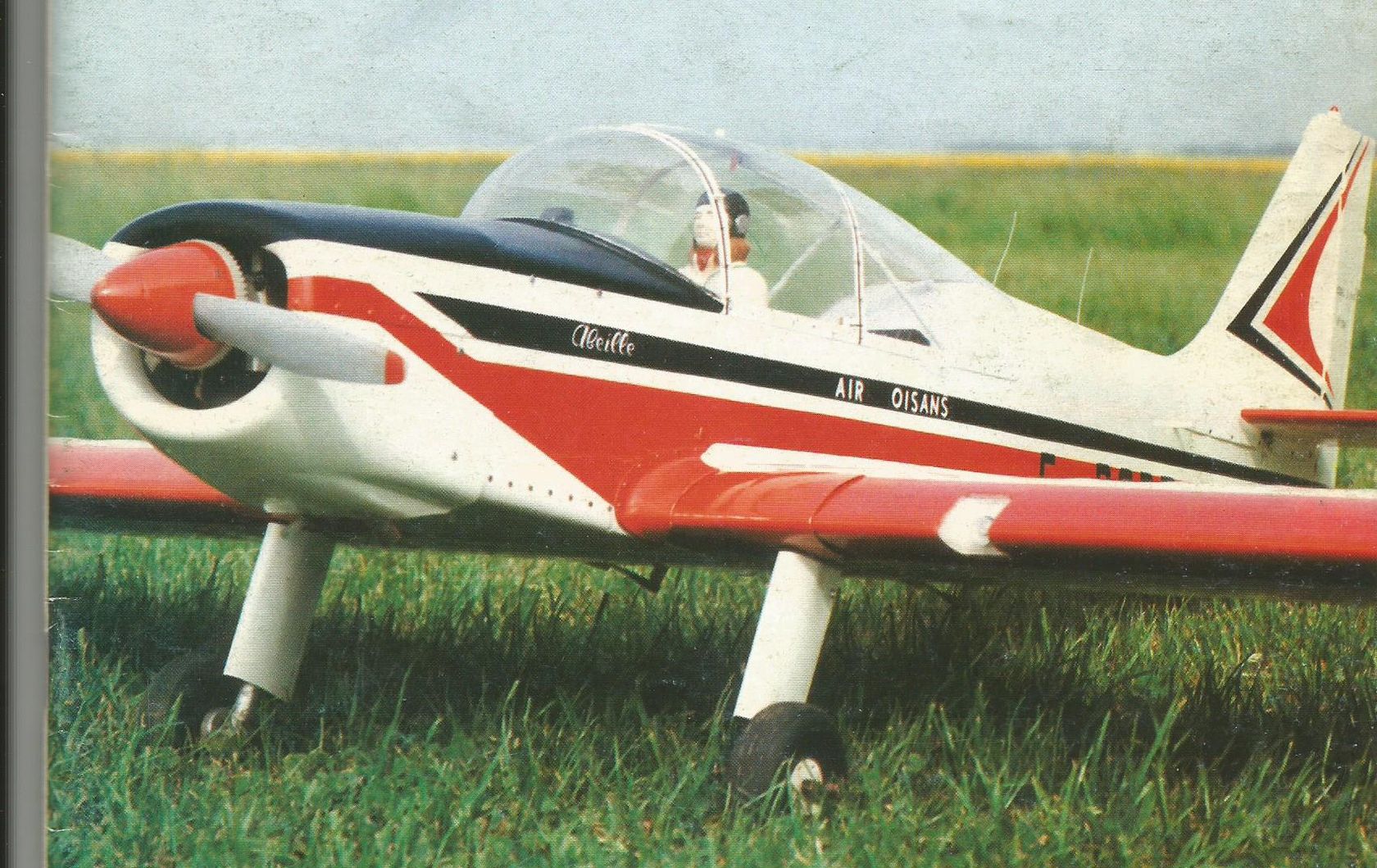

                          ( photo internet )
     Image       Voici le début de la construction du Jodel Abeille au 1/6, cette construction va s'étaler sur plusieurs mois ! donc pas d'inquiètude si par hasard il ne se passe rien pendant quelques temps ? comme j'ai d'autres constructions et activités par ailleurs.



        Image  la construction se fera en cinq étapes.Image


1/ Préparation des pièces: je dois reprendre une grande partie des pièces d'aprés les plans ( nervures, couples, etc...), sur du papier transparent puis ce sera la ( découpe, l'usinage, etc...)

2/ Construction:  je commence toujours mes modèles par l'empennage ! donc mise en place des pièces sur le plan, équerrage et collage ( colle blanche ), ensuite je continue par le fuselage et je termine par l'aile.

3/ Finition: pour l'entoilage j'ai choisi le ( Solartex blanc ) pour l'ensemble ( fuselage, aile et empennage ) et de l'adhésif de couleur ( noir et rouge ) pour la décoration ( lettrages, bandes, etc...).

4/ Installation: du moteur, du réservoir, du récepteur + accus et des servos dans le fuselage et aussi ceux dans l'aile, (volets et ailerons), ensuite je fais les vérifications avant le vol...( centrage, fixation de l'aile au niveau du fuselage, etc...)

5/ Et enfin le vol !     Image





               Image -1-Etude des plans




                        Voici le plan utilisé smiley

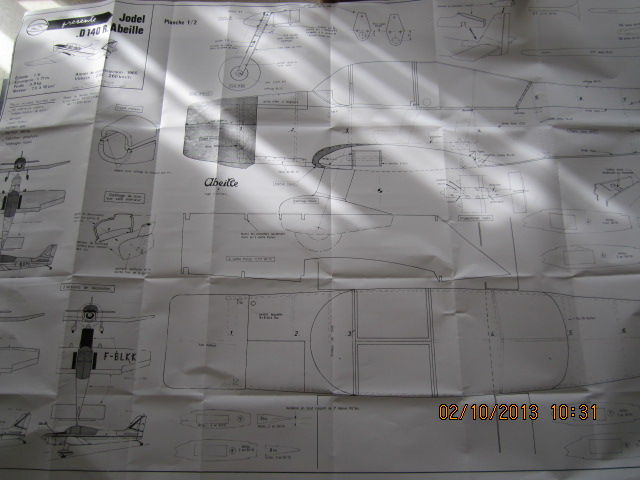

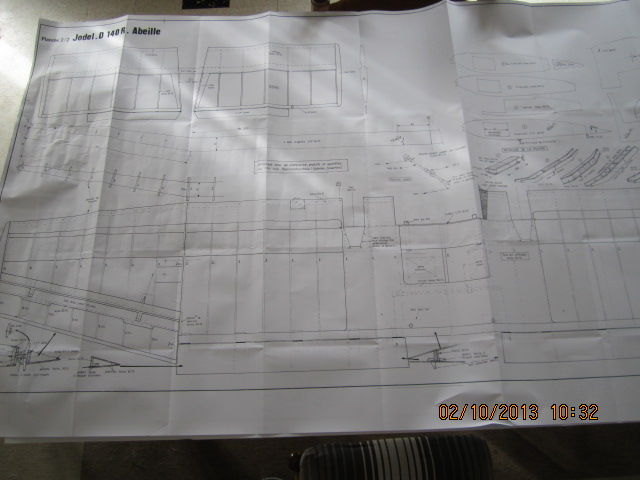

> Feuille n°1: fuselage, dérive, etc...
                             Rappel un clic pour agrandir

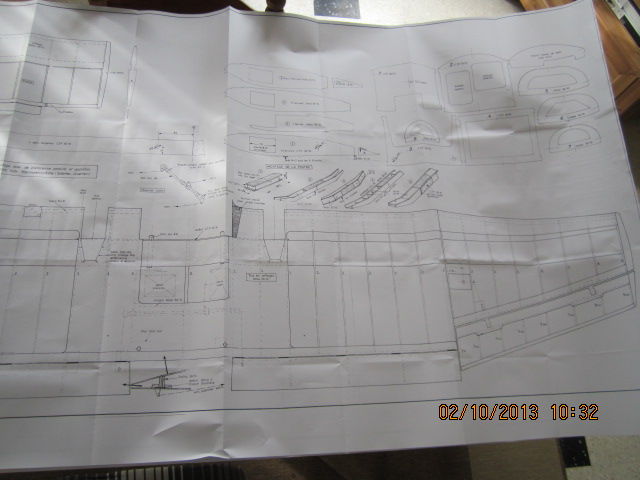

> Feuille n°2:  l'aile, le stabilisateur, etc...

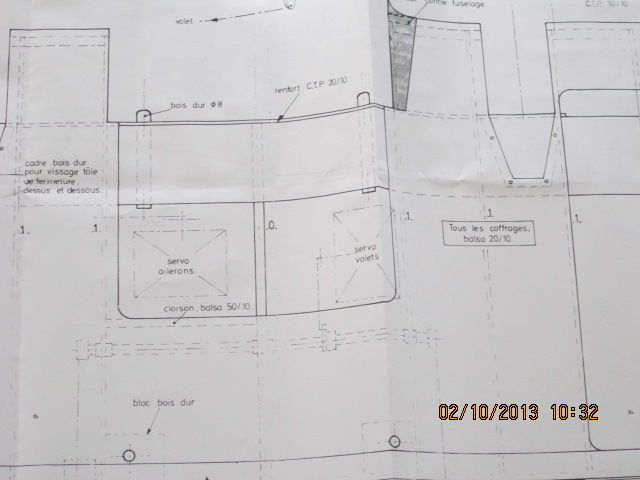

Gros plan sur la partie centrale, avec emplacement des servos.

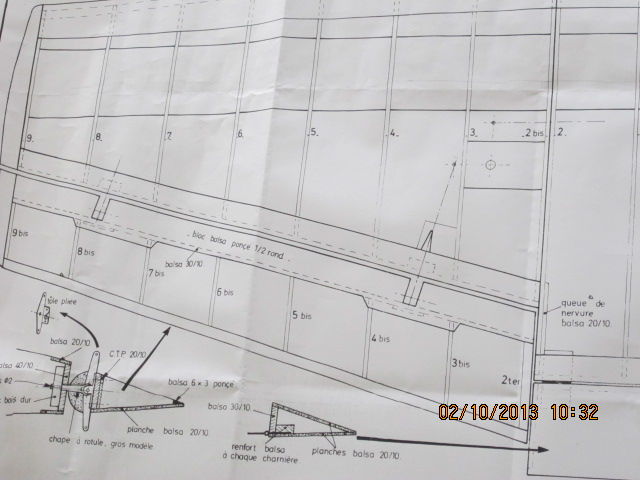

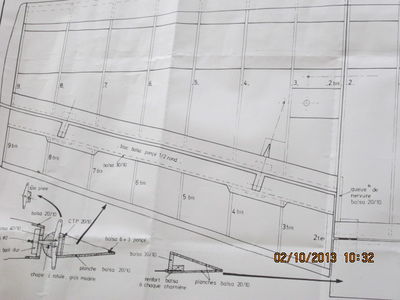

Une vue de l'aileron gauche, avec les détails.


   Image   Quelques gros plans du plan !

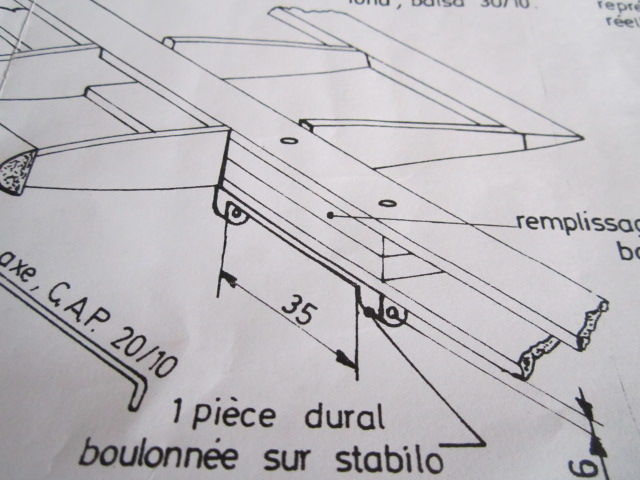

> Sur le sytème de fixation du stab ( type pendulaire )

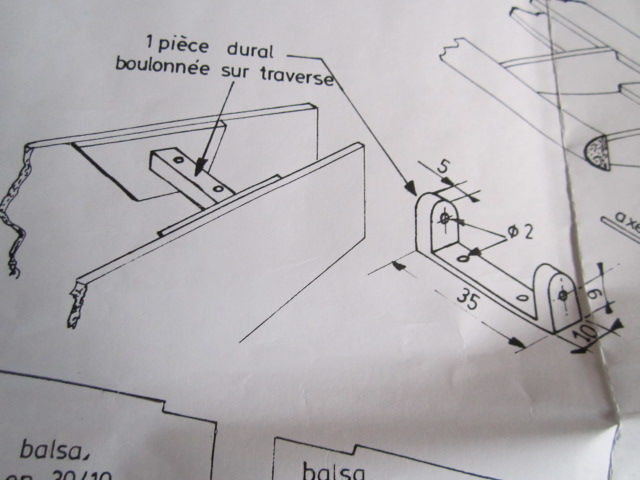

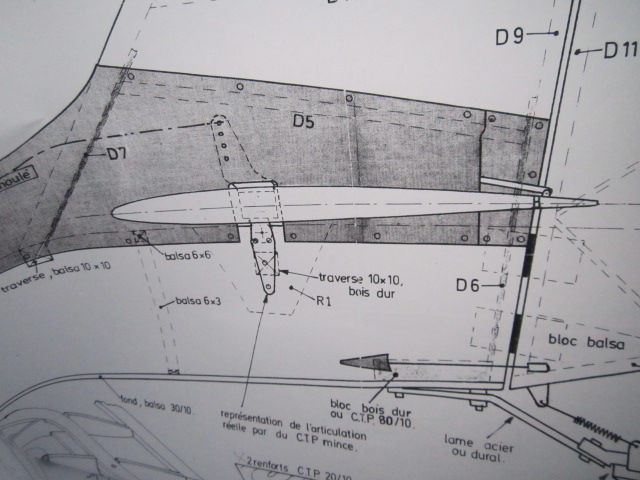

 > Fixation de la pièce en dural dans le fuselage à l'aide de R1 (ctp de 2mm) et d'une traverse en bois dur de 10x10


> L'autre pièce fixée dans le fuselage


> Et voici le stab vue de profil, avec les différentes pièces...

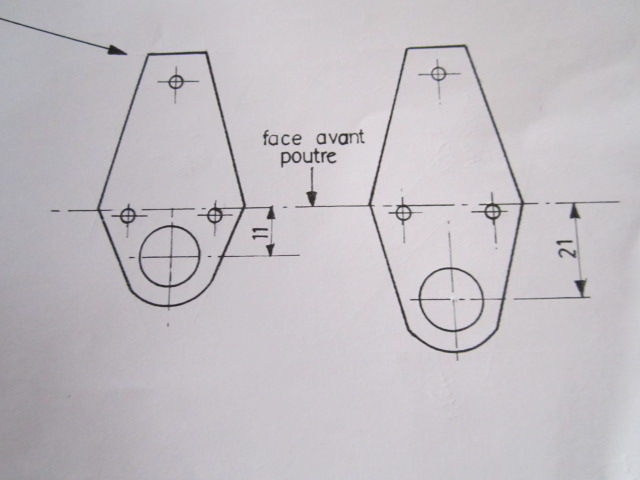

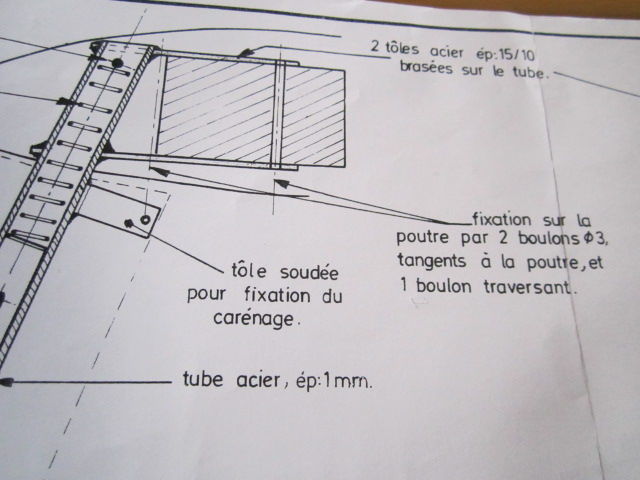

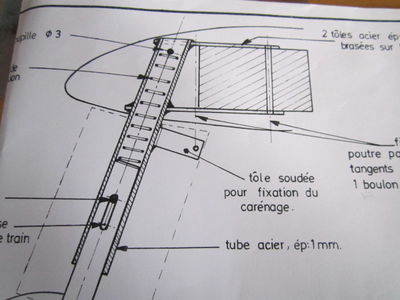

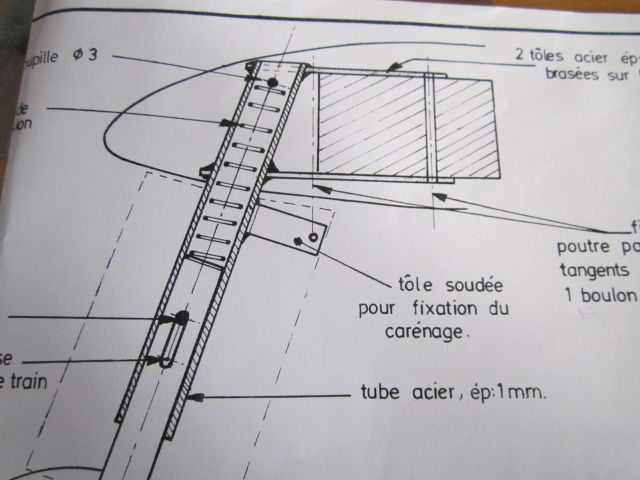

> Système de fixation du train à l'aile

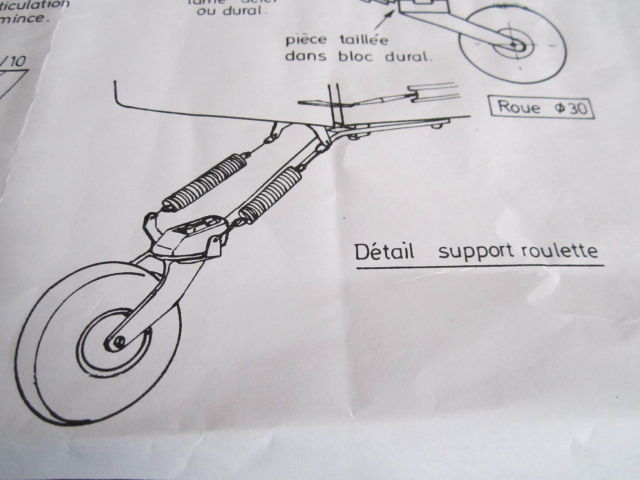

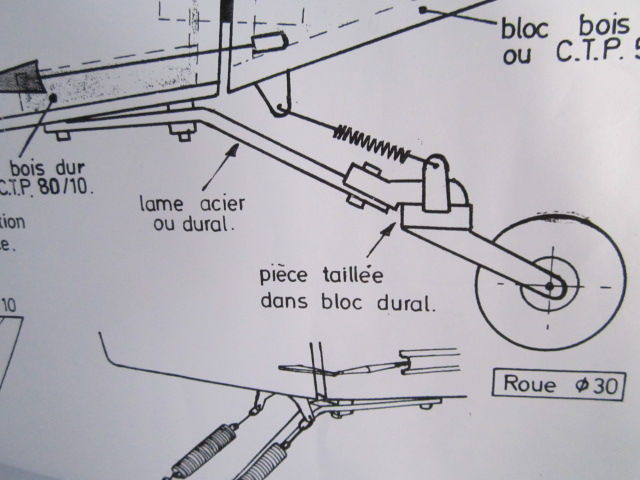

 Détail de la roulette, sur le fuselage

Avec son sytème de rappel à ressort






             Image    > Préparation des pièces <

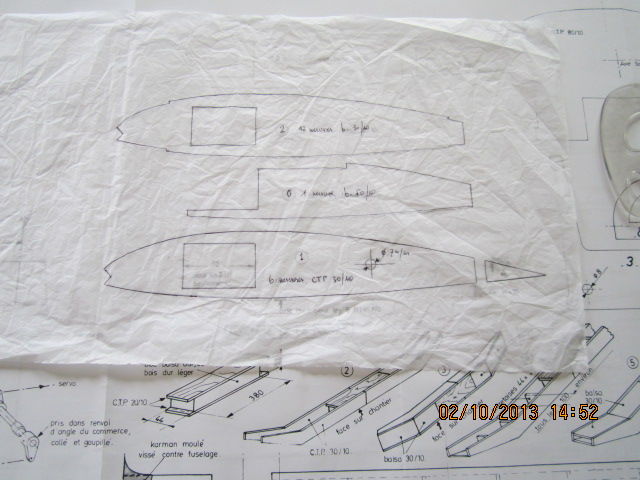

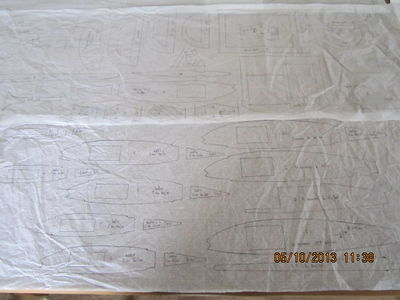

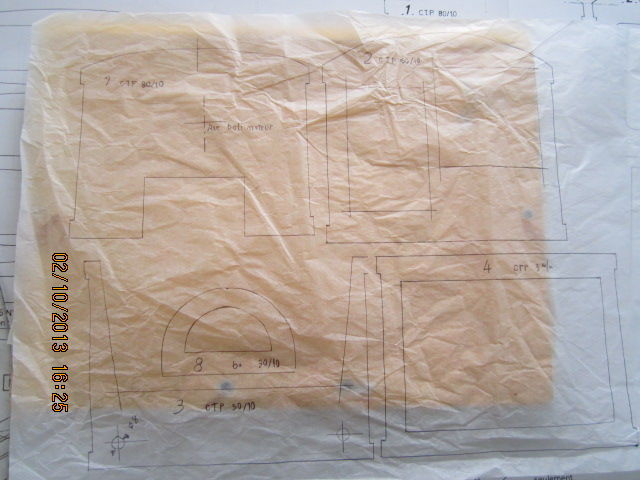

> Ma méthode... sur du papier transparent du type cristal, " vous savez les papiers que l'on trouve dans les boites à chaussures "  ? et bien je reprends sur les plans les contours des pièces, ici ce sont les nervures, il ya aura les couples et d'autres pièces en plus.

                                         Rappel un clic pour agrandir

> Cette opération réalisé, je découpe et je colle les feuilles sur le bois qui convient ( balsa ou c.t.p ).


                Les colles utilisées pour la Construction....



Image   -Colle Pattex à bois standard

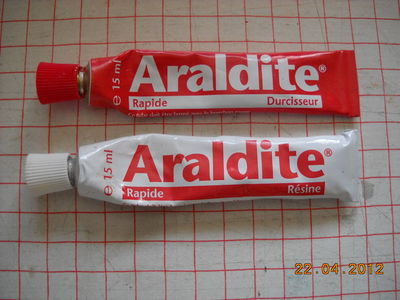

Image  -Colle Araldite à deux composants

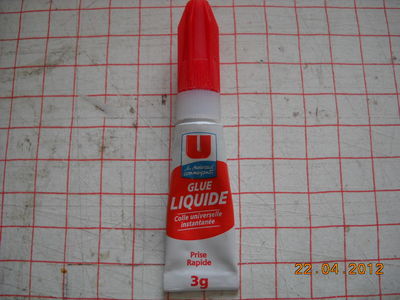

Image  -Colle Cyano... en liquide


> Ensuite c'est la découpe à la scie à chantourner...Image

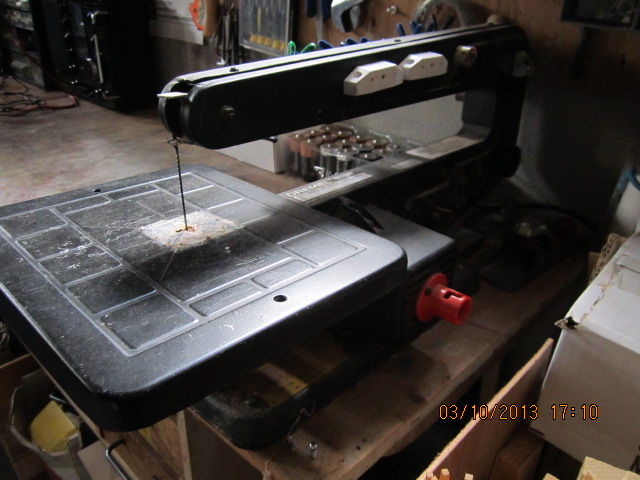

- Ma scie Dremel Moto-Shop réf: 576/SER-5-07, d'une puissance de 180W, elle a plus de 35 ans ! et toujours nickel dans les découpes...smiley  et comme on dit... la scie chien fidèle ?  smiley


-Voici une courte vidéo, montrant la Dremel en fonctionnement, ici ce sont la découpe des renforts du fuselage en ctp 2mm, il a deux planches de ctp de Bouleau, soit 4 mm.

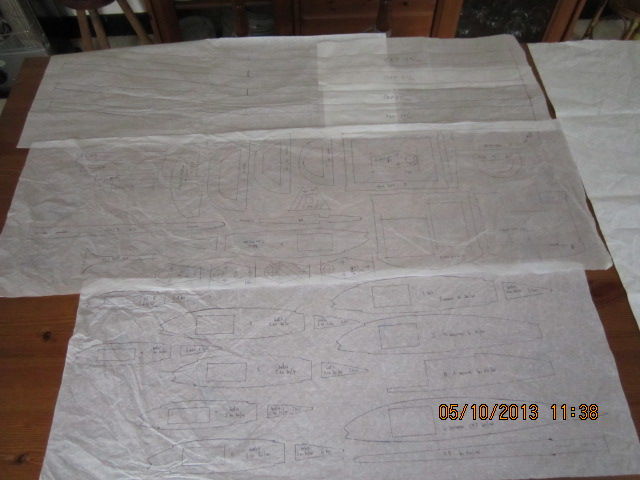

Et voila ! une vue d'ensemble des pièces à découpées...

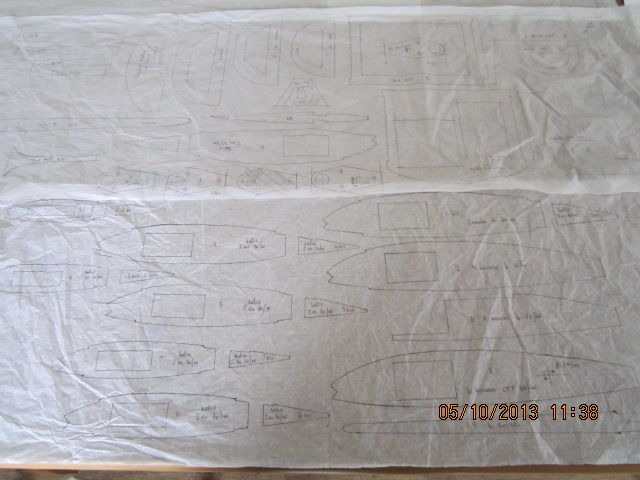

                Nervures pour l'aile, etc...

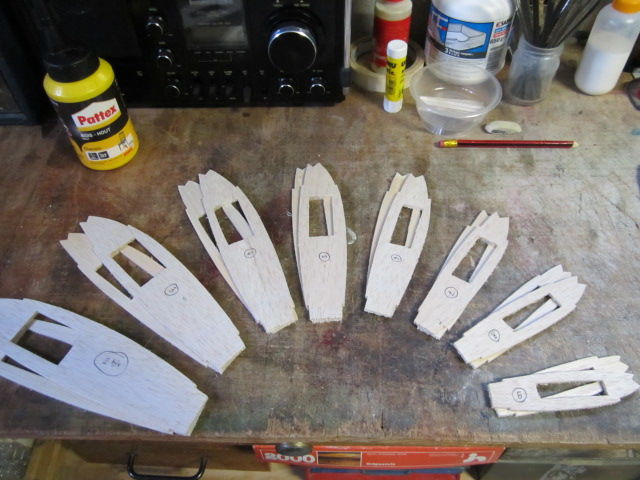

                      Une partie des Couples....

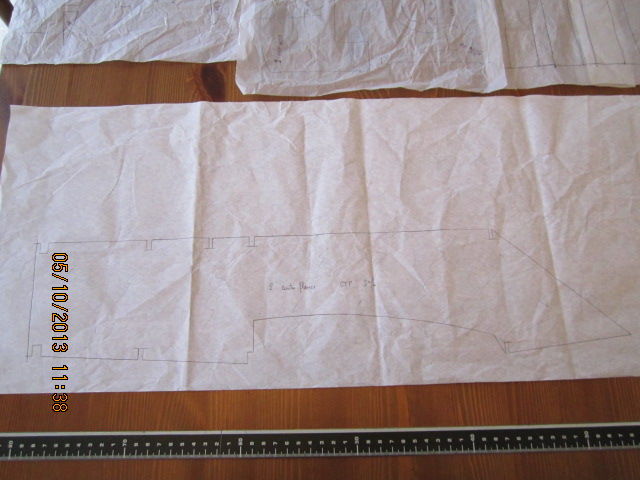

               Renfort du fuselage en ctp de 2 mm
> Voila, reste plus qu'à coller tout ça sur les bois...(balsa et contreplaqué) et ensuite débutera la découpe à la scie.





         Image Allez c'est la découpe

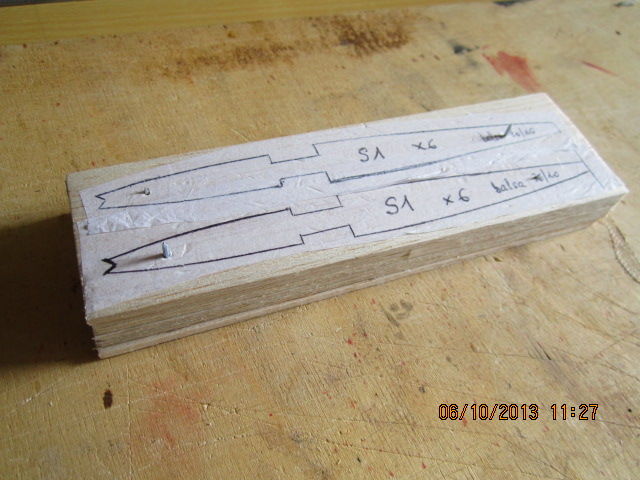

> Ici le bloc des (6) rectangles en balsa de 30/10 pour réaliser les 12 nervures ( S1 ) pour le Stabilisateur

> Ils sont maintenus en place par des clous, cela évitera  les pièces de bouger pendant le sciage, d'ailleurs voir sur les photos les trous dans le balsa.

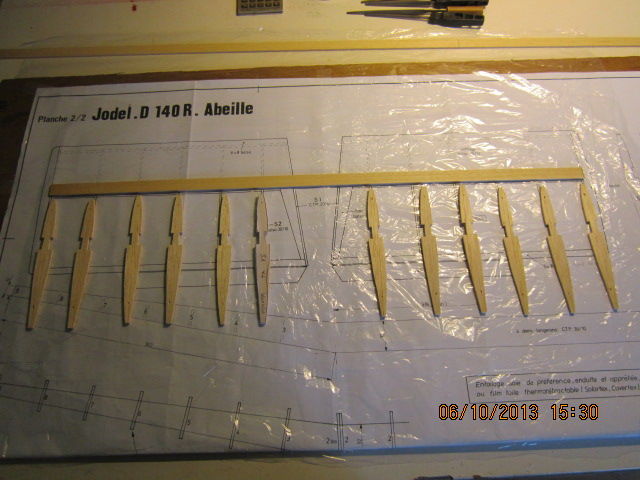

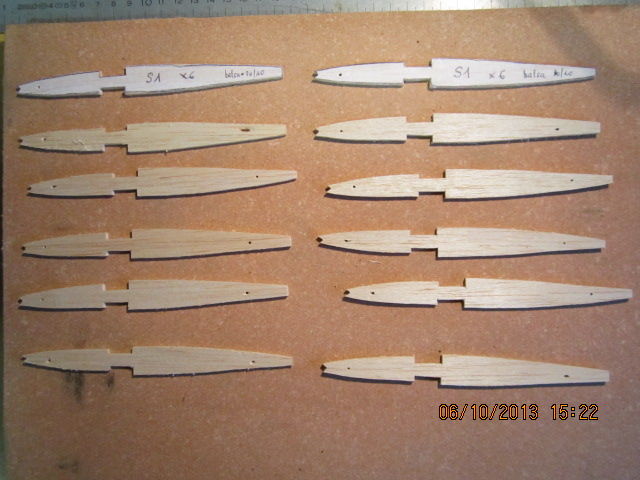

                       Voici les (12) nervures découpées

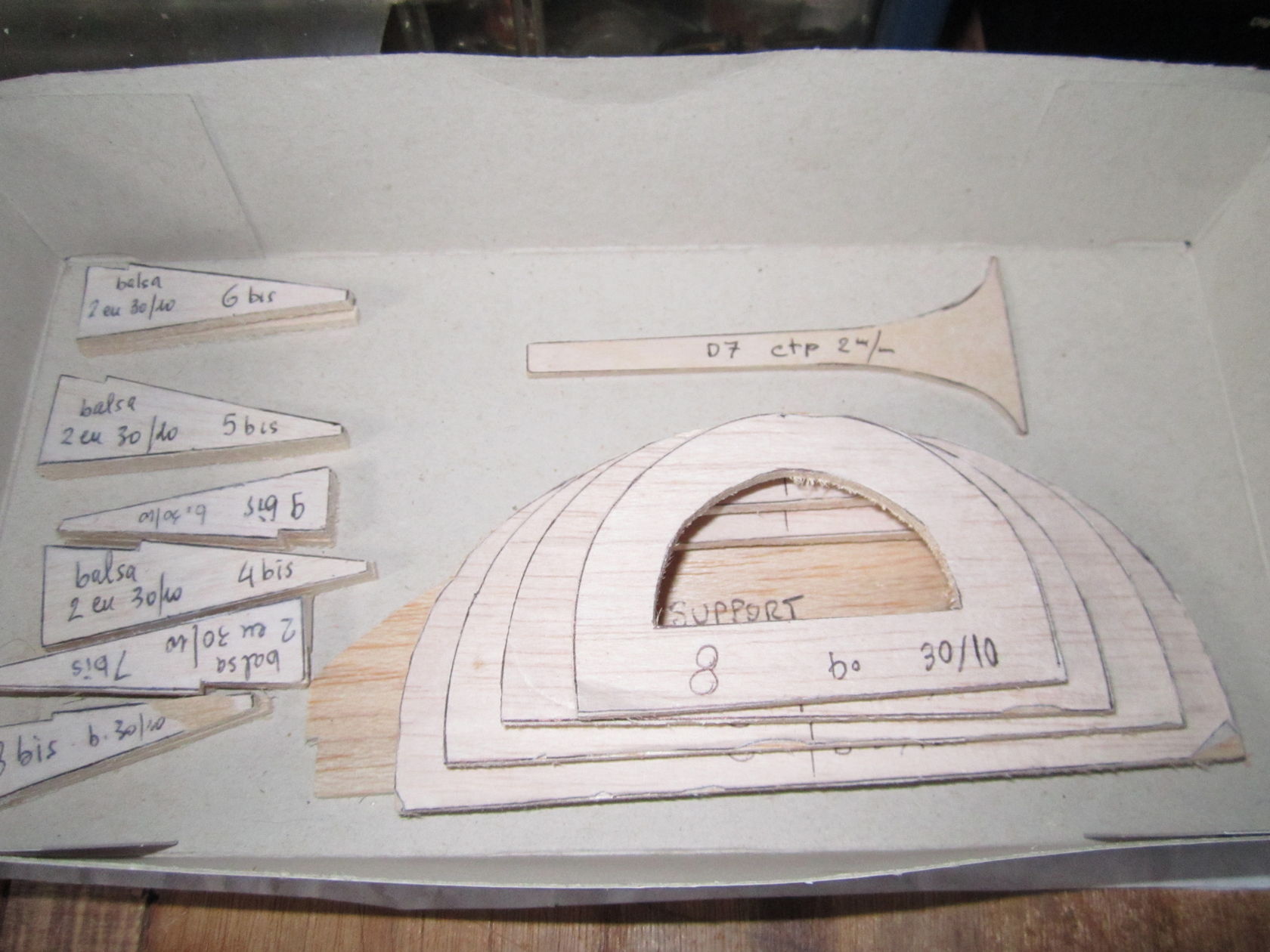

Ici une vue des couples supérieur du fuselage et d'autres pièces

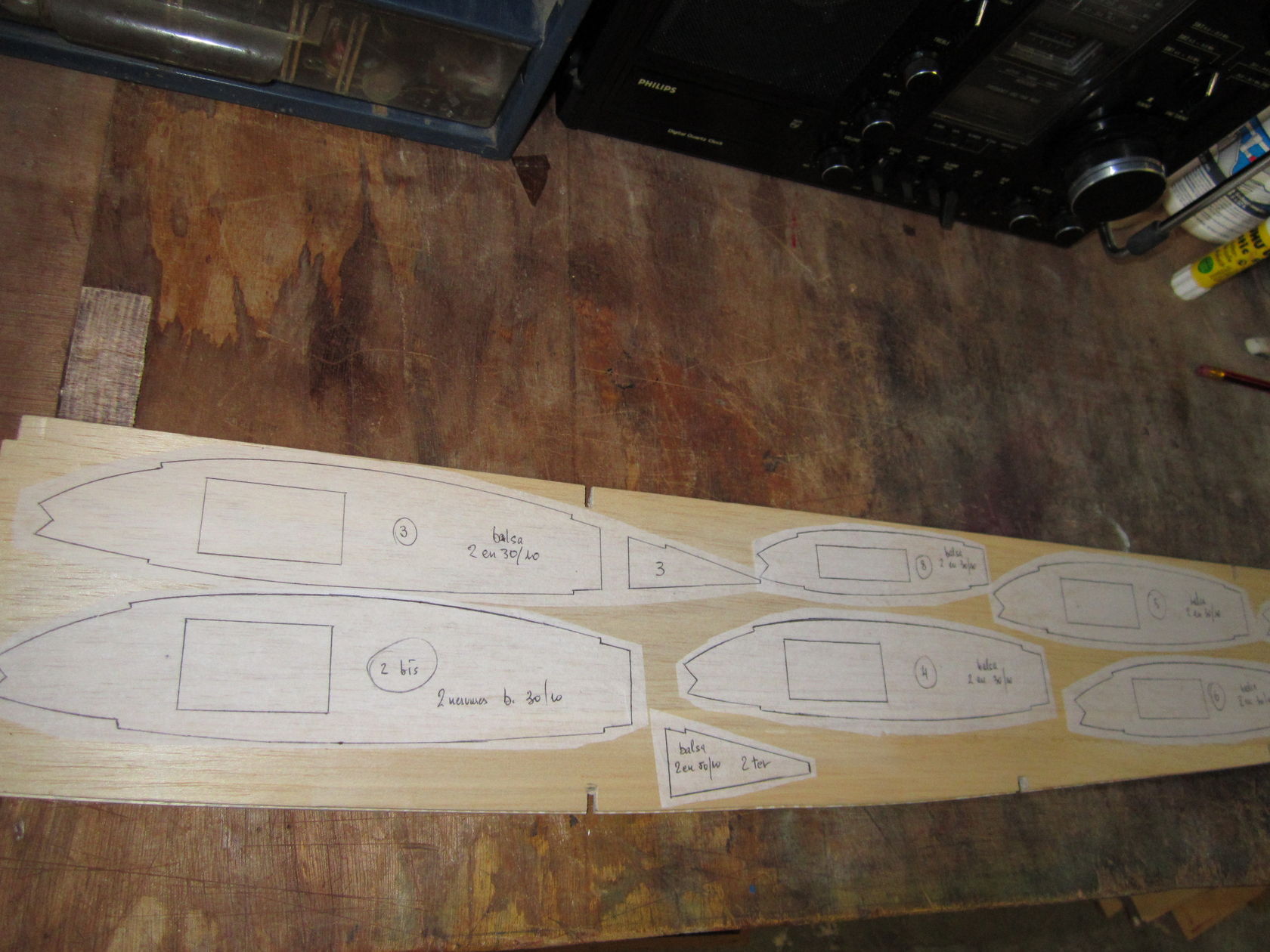

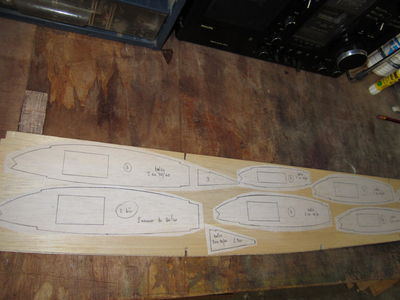

Les nervures sur les (2) planches balsa 30/10

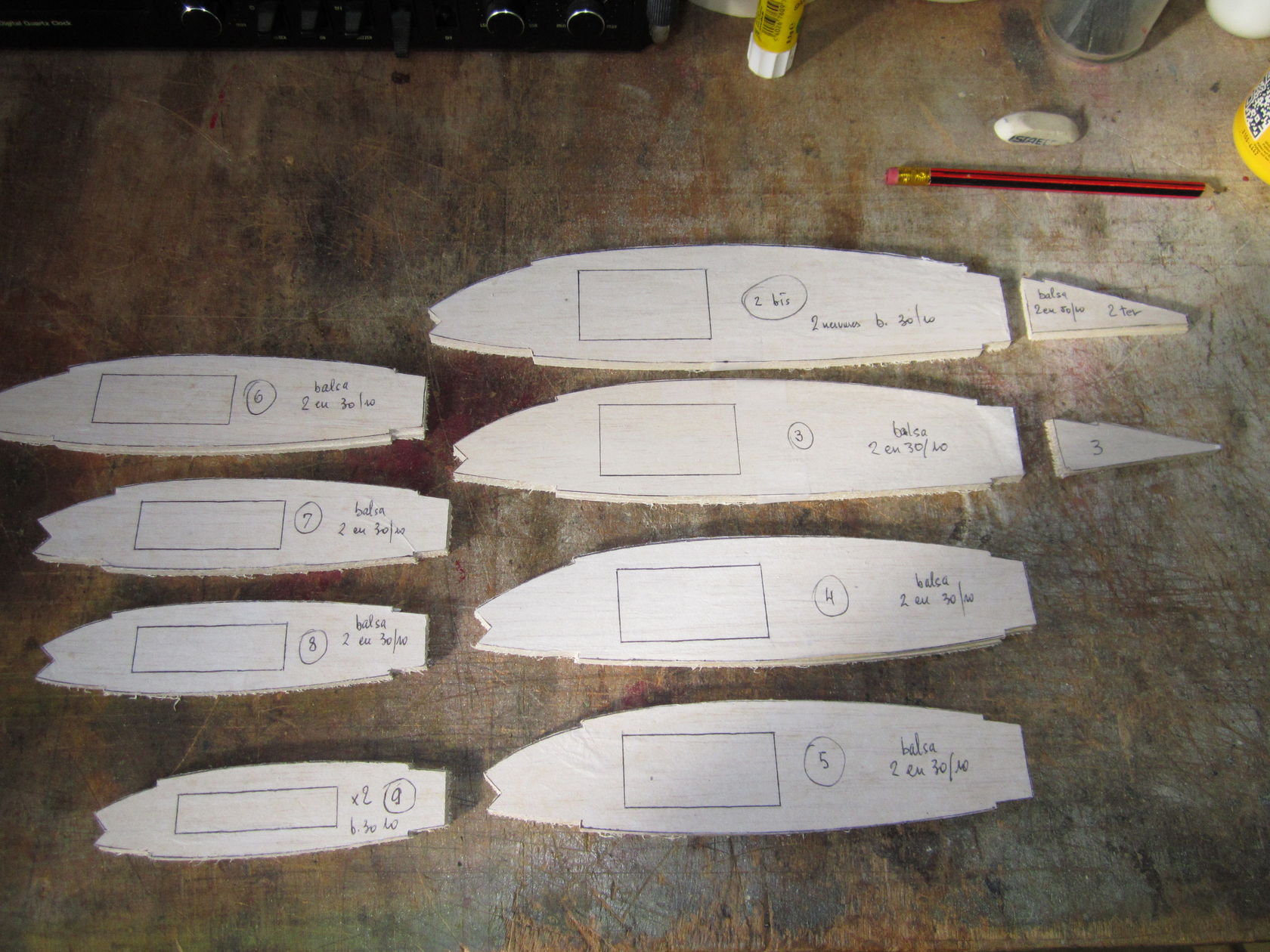

Les nervures découpées, reste à évider le centre


Et les nervures évidées

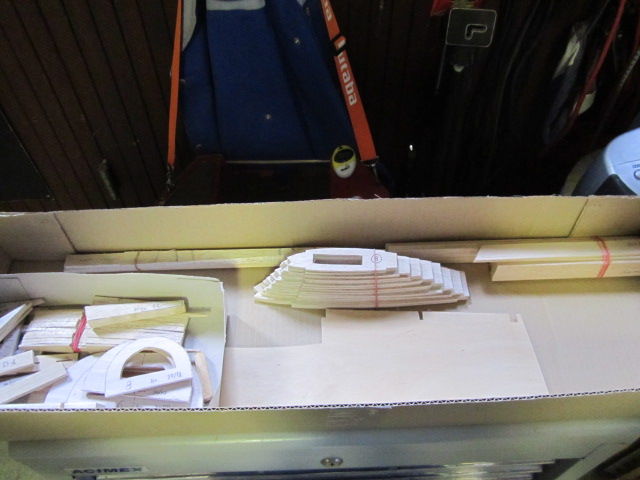

Et voila ou j'en suis au niveau des pièces...





                   Image  USINAGE

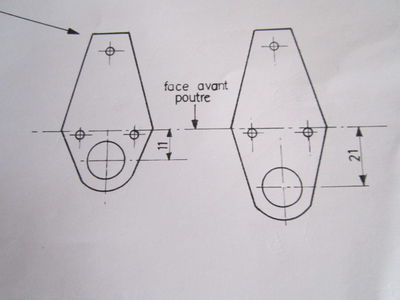

Voici les pièces que je dois usiner ! ce sont les pièces qui vont servir à maintenir le train dans l'aile.

Elles seront faites dans de l'aluminium de 1,5 mm



                   Vue des pièces

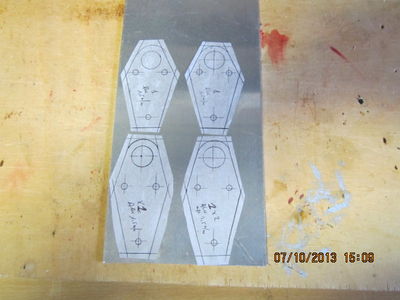

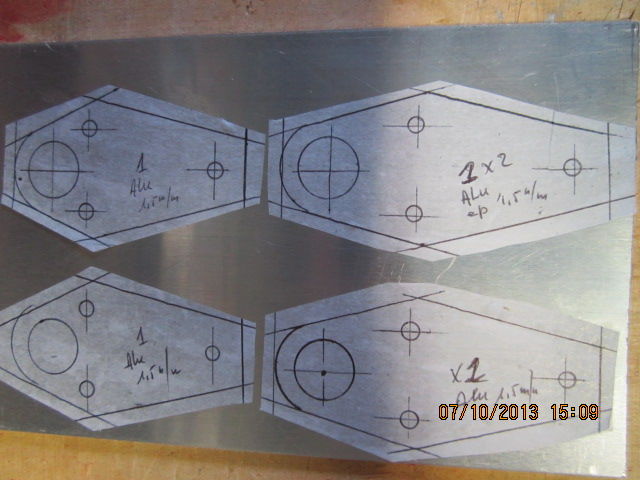

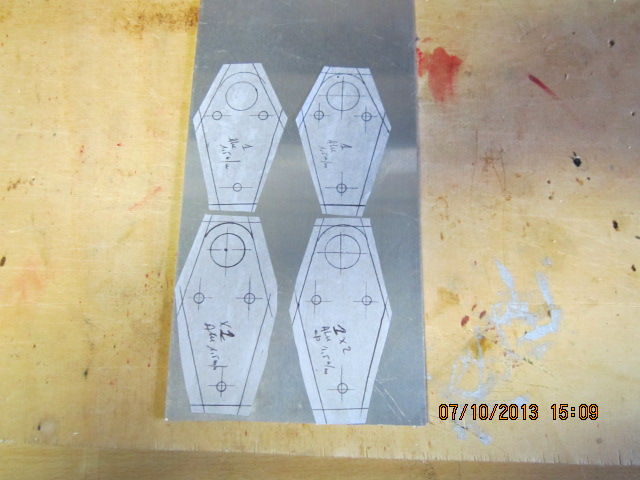

> Les pièces sur la plaque d'Alu, reste à percer les trous et à scier les pièces





                       A suivre...Bzzz !



           Construction en STBY...
