*** Planeur RC UHU *** Publié le Jeudi 2 Décembre 2010 à 16:12:54

                  Voici le planeur  RC UHU  de  Image
 ...Image...

-Présentation.
-Elu meilleur planeur de l'année 1984 !
-kit n° 4232, plan en deux feuilles.
-Fuselage en Perfekt. (plastique)
-Aile et stabilisateur en structure.
-Dérive planche balsa
-Planeur treuillé ou lancé au sandow.
.
.
-Caractéristiques:
-Envergure: 1545 mm
-Longueur: 950 mm
-Poids à vide:482 grs
-Poids + radio + Aq = 850 grs
-Cordes: 160mm à l'emplanture & 130mm au saumon
-Radio Futaba : Rx 114F + 2SP 148 + Pack d'AQ 4 éléments R6/2500mAh.
-Fonctions: 2 voies ( profondeur & dérive )


                       Diorama du RC UHU


le kit...


Contenu de la boite:
                le fuselage en plastique, les deux plans, les autocollants et le stab qui est déja construit, et coffré à l'intrados en balsa 15/10...voila pour l'inventaire.
.
.
.
.
.                       Allez on COMMENCE...
.

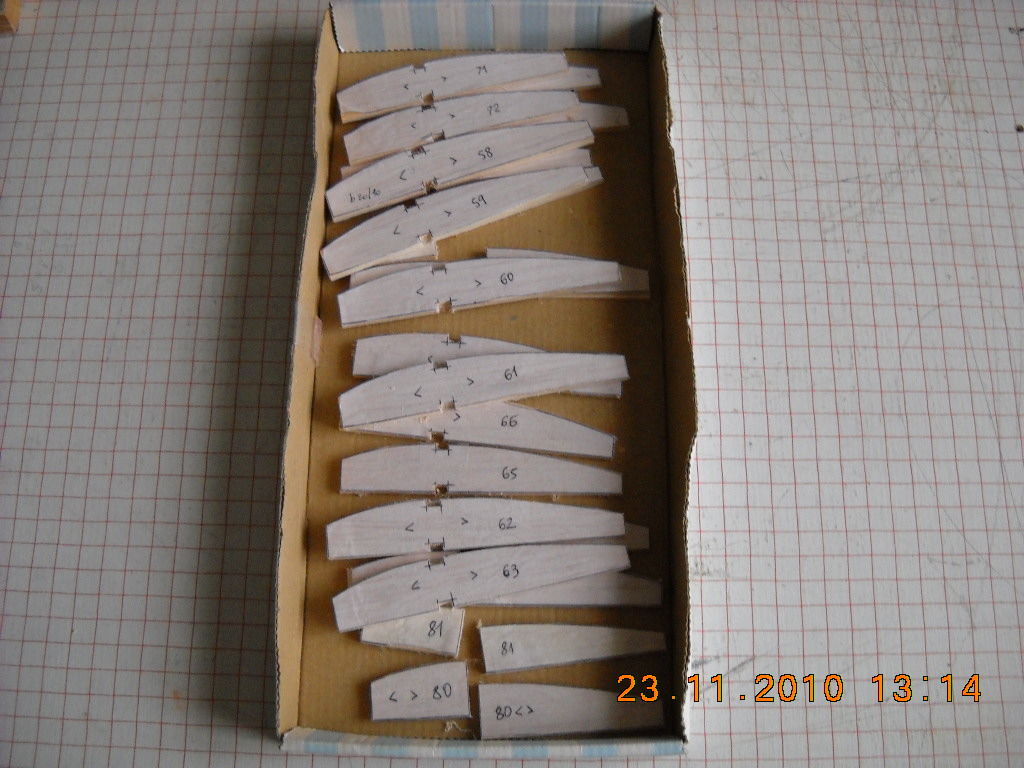

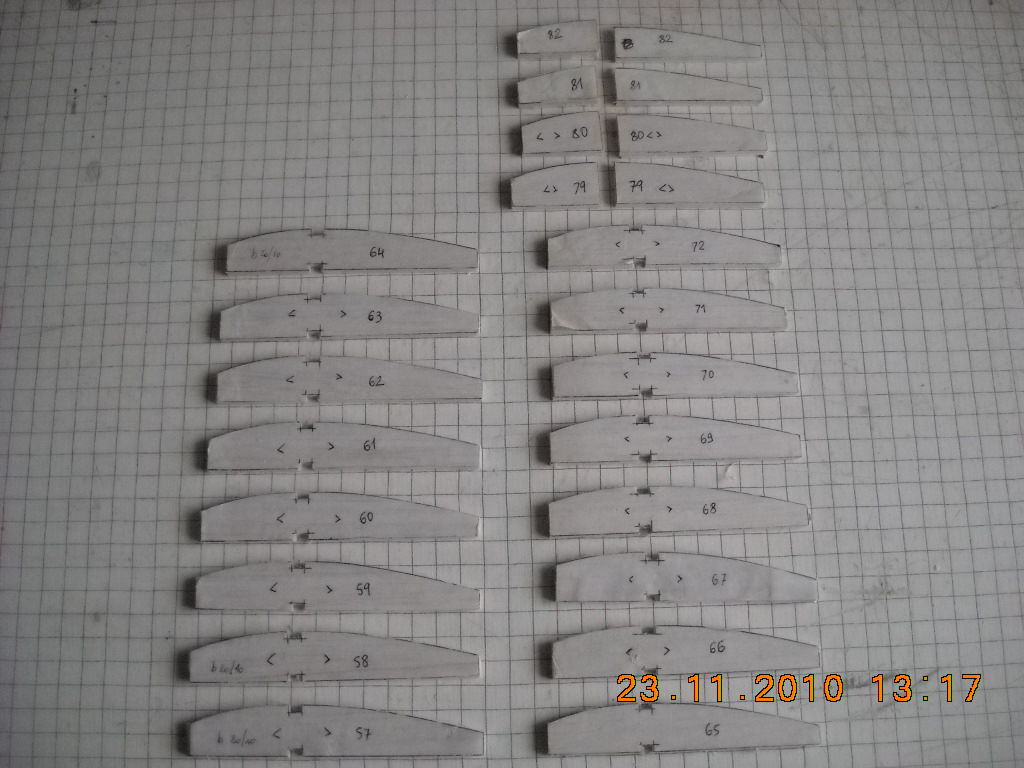

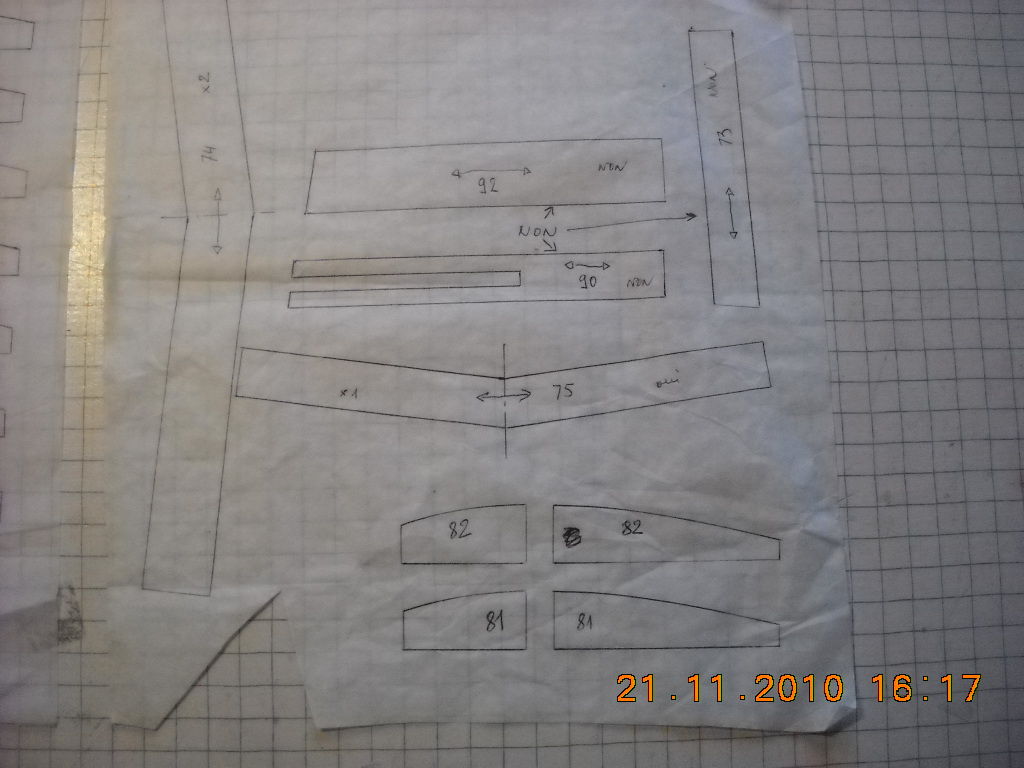

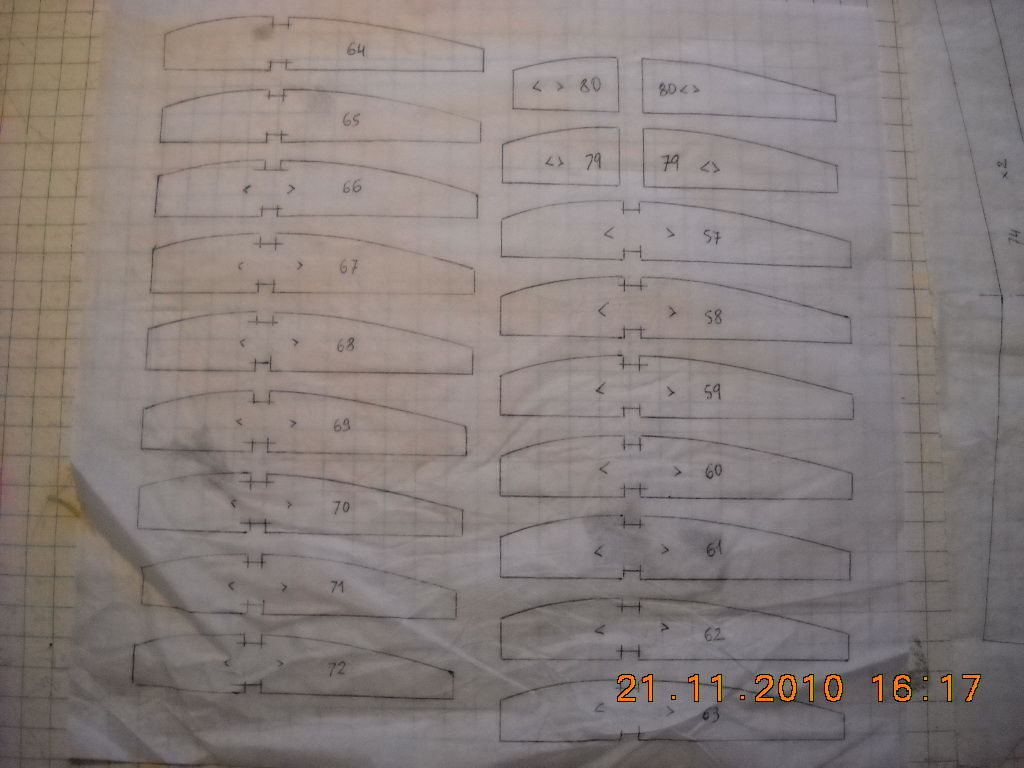

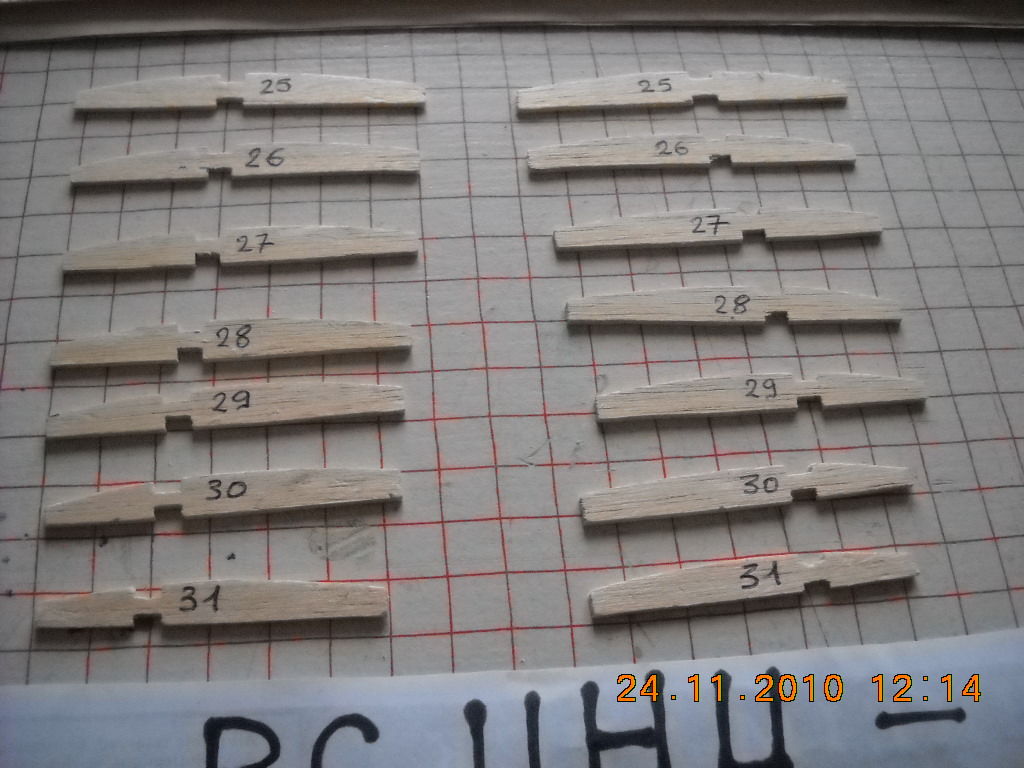

-Voici la reproduction des nervures de l'aile d'aprés le plan, elles seront faites en balsa 20/10
Image..

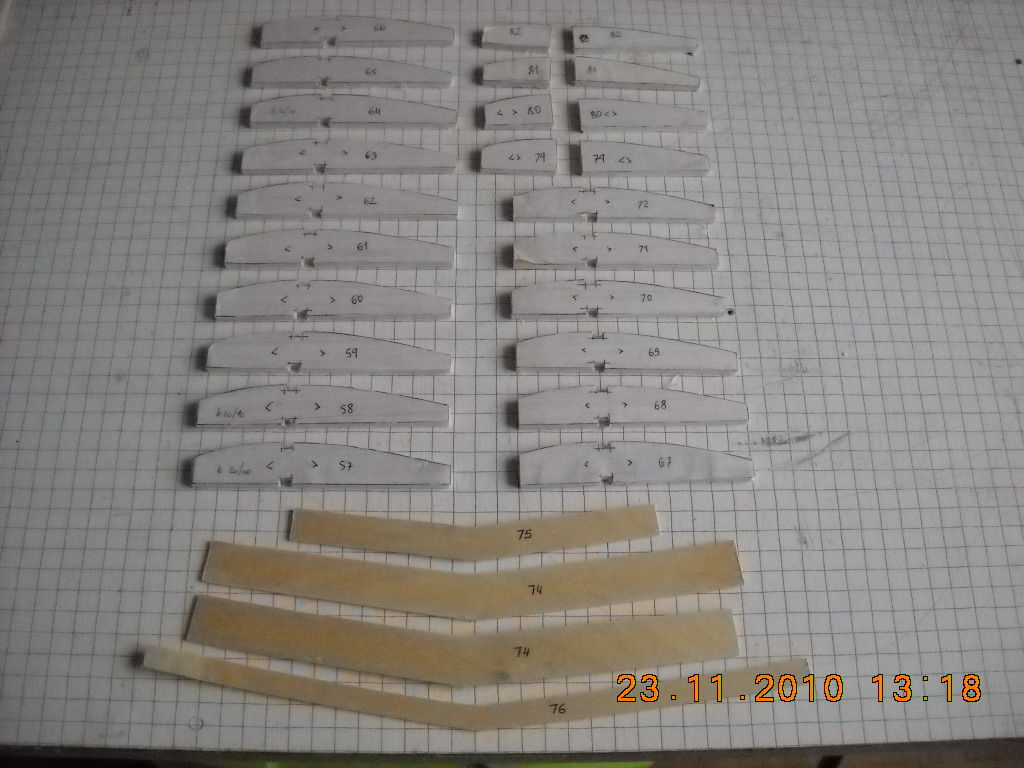

                         Découpe des nervures...

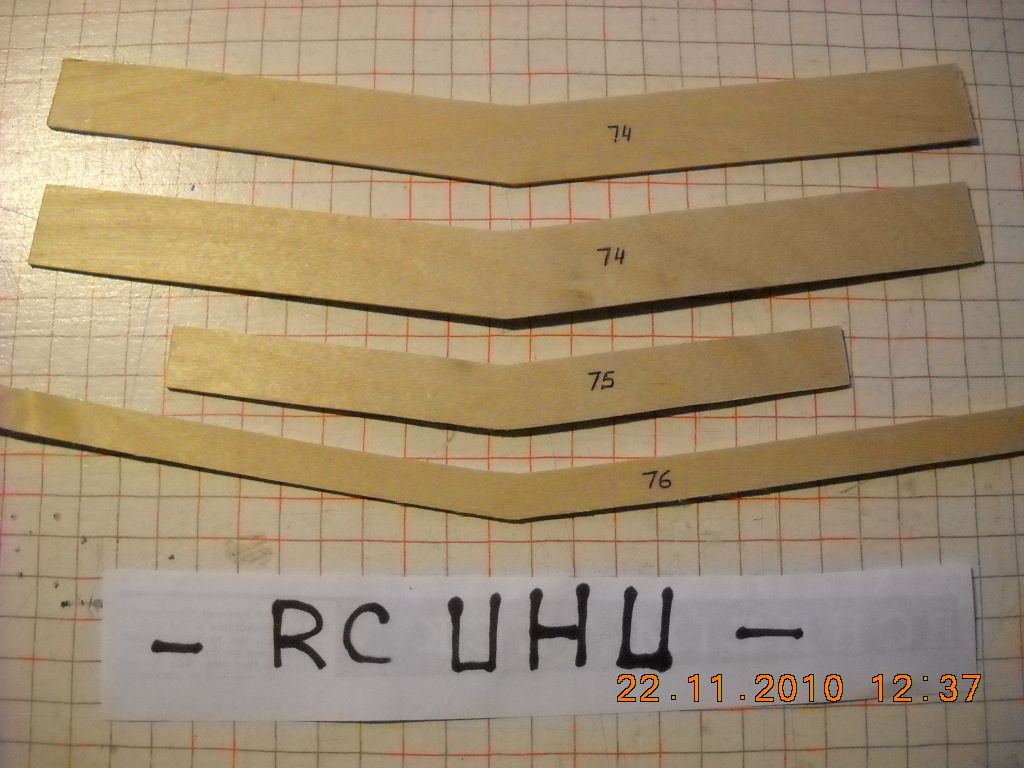

       Les clefs d'aile...ctp de 1,5 mm

.
.

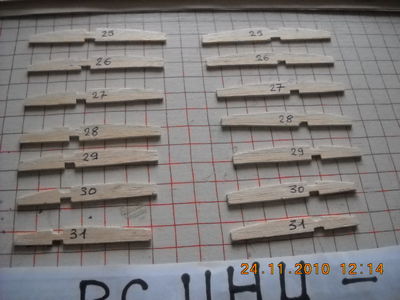

.       Une vue de l'ensemble des pièces...pour les deux demi-ailes.
.
.
.



                       Construction du stabilisateur
.
.-J'ai refais le stabilisateur, car celui qu'il y avait, été recouvert à l'intrados de balsa 15/10 et était assez lourd...
.
Image-Les nervures pour le stabilisateur...

Image-Le stab en construction


Image-Reste à faire les 2 saumons et le volet de profondeur
.

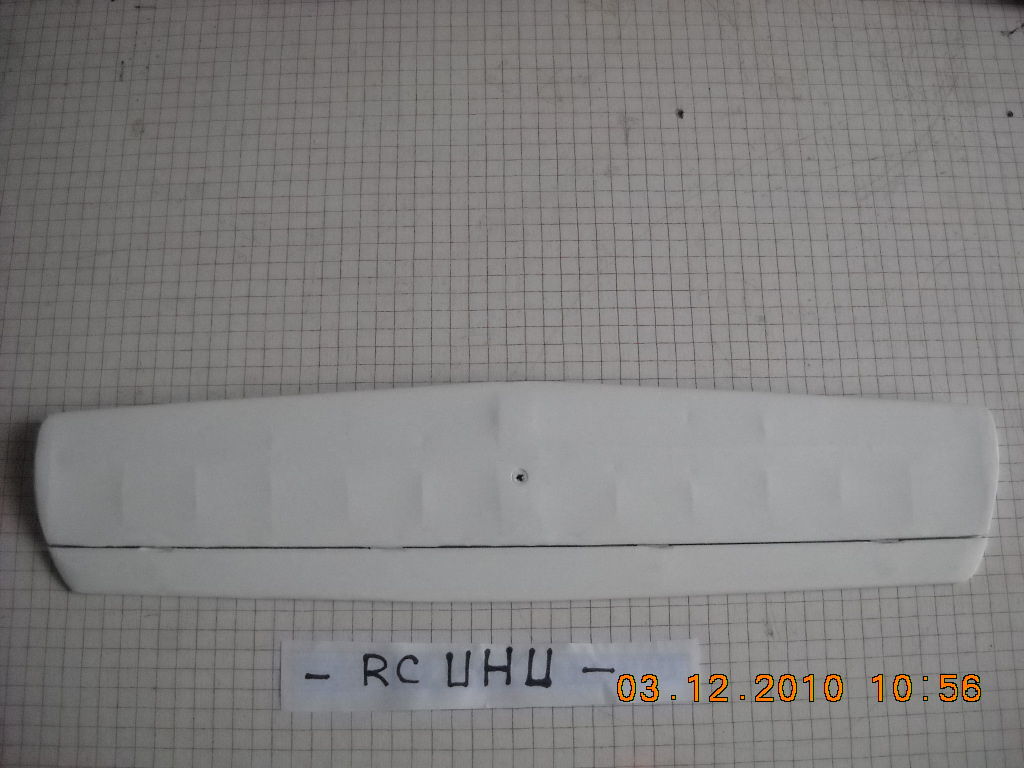

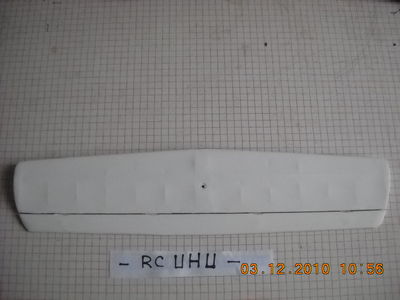

.Le stab terminé...et entoilé au Solartex...
.Image.
.
.

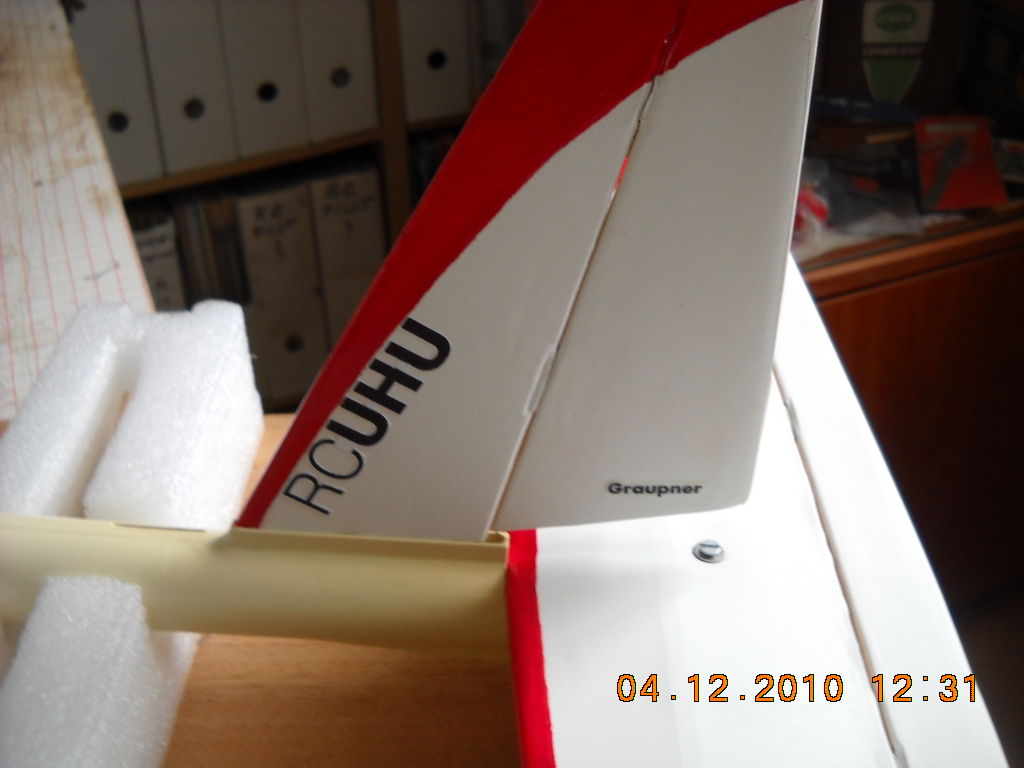

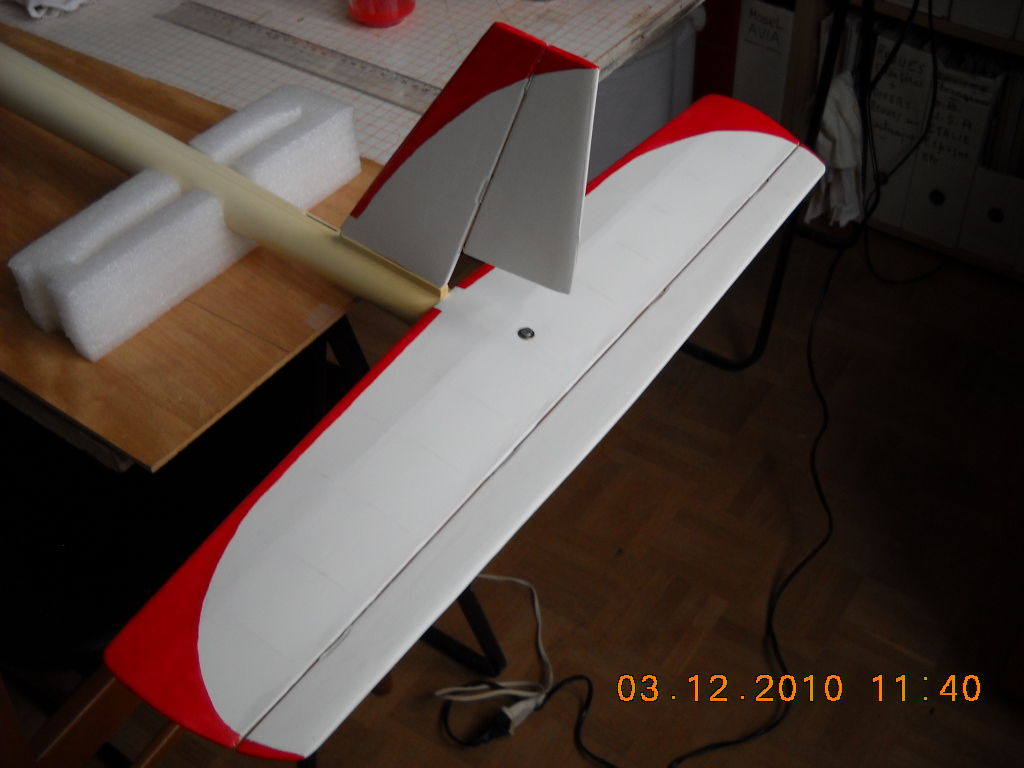

-Une autre vue du stab. et de la dérive avec la déco en rouge....il reste à placer le volet à la bonne hauteur, par rapport au stab, et les autocollants.
-La peinture rouge est faite à partir d'un petit pot Humbrol n°19 ...
.
-Une autre vue de l'empennage.
Image.
-Par contre les autocollants de la boite étant trop vieux  impossible de les appliquer ! alors j'ai découpé des lettres et les ai collées sur le Solartex...Le résultat n'est pas mal enfin de compte..
.
.
.

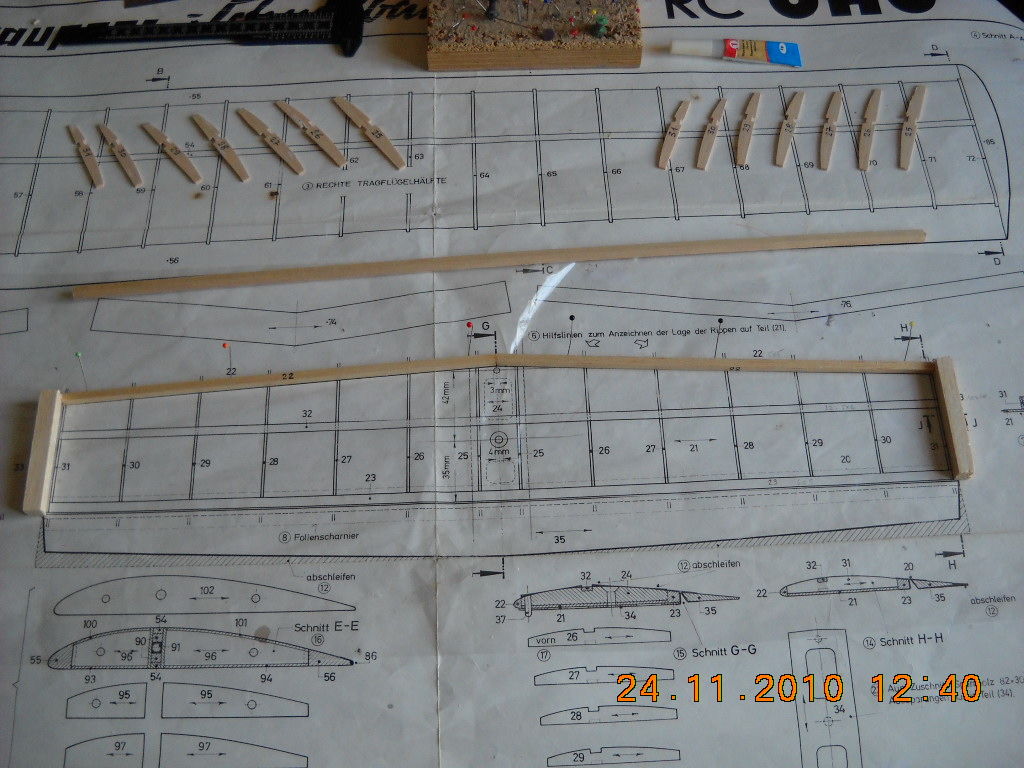

                      Construction de l'aile
.
Image-Les nevures

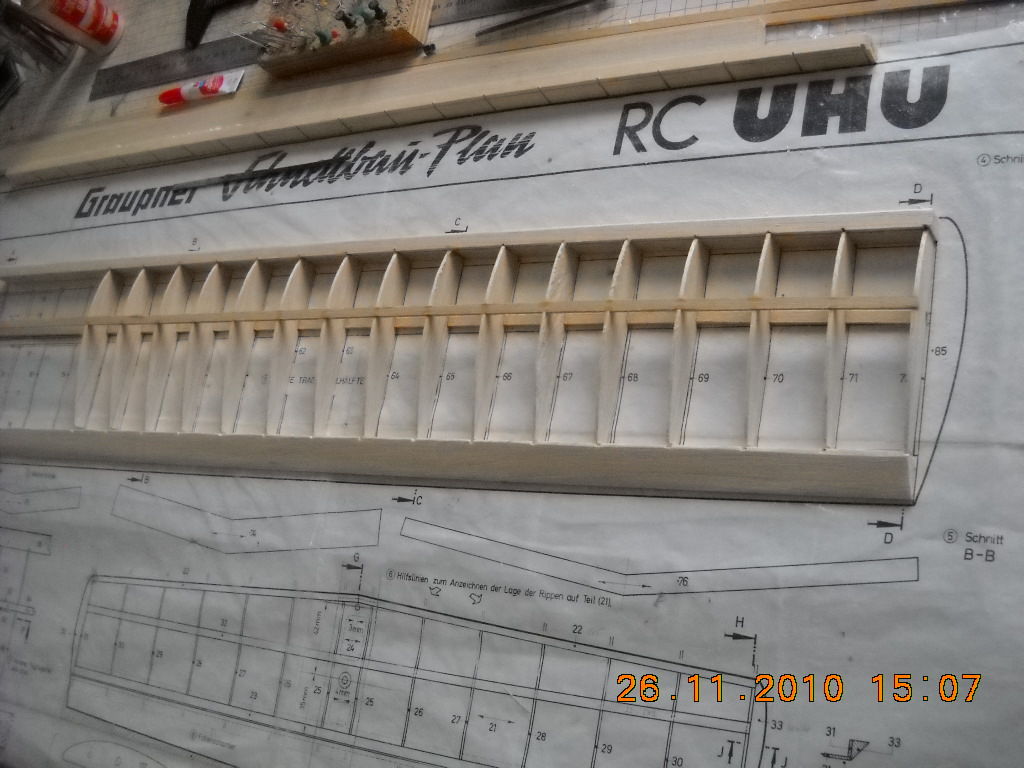

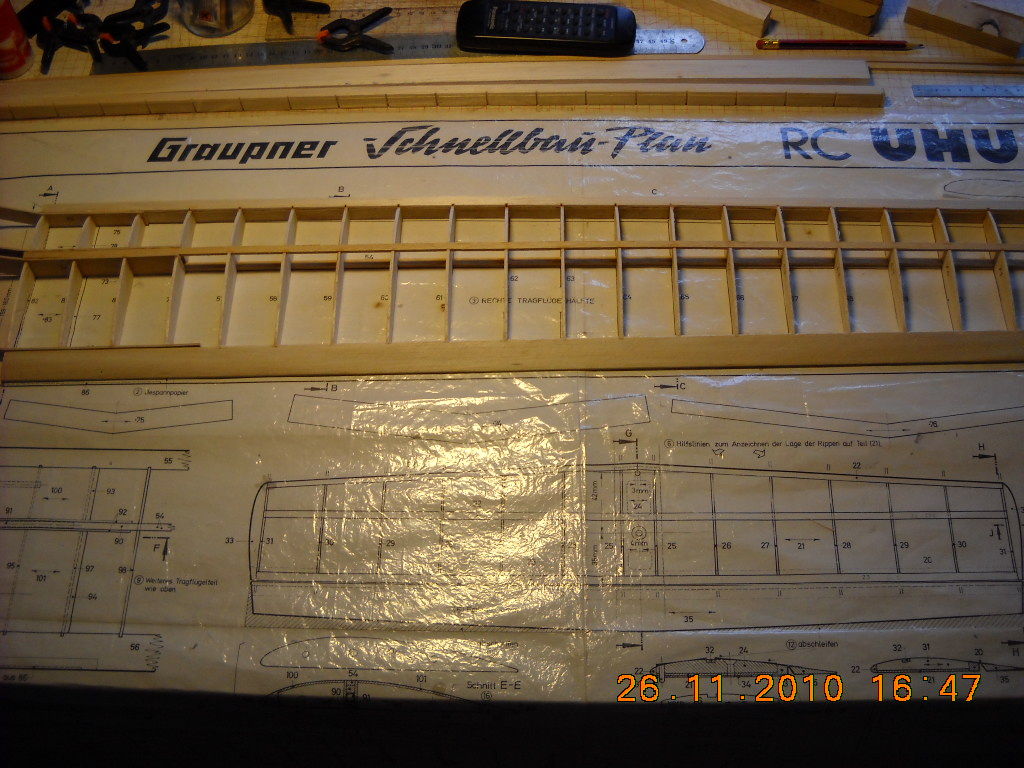

Image-La demi aile droite...

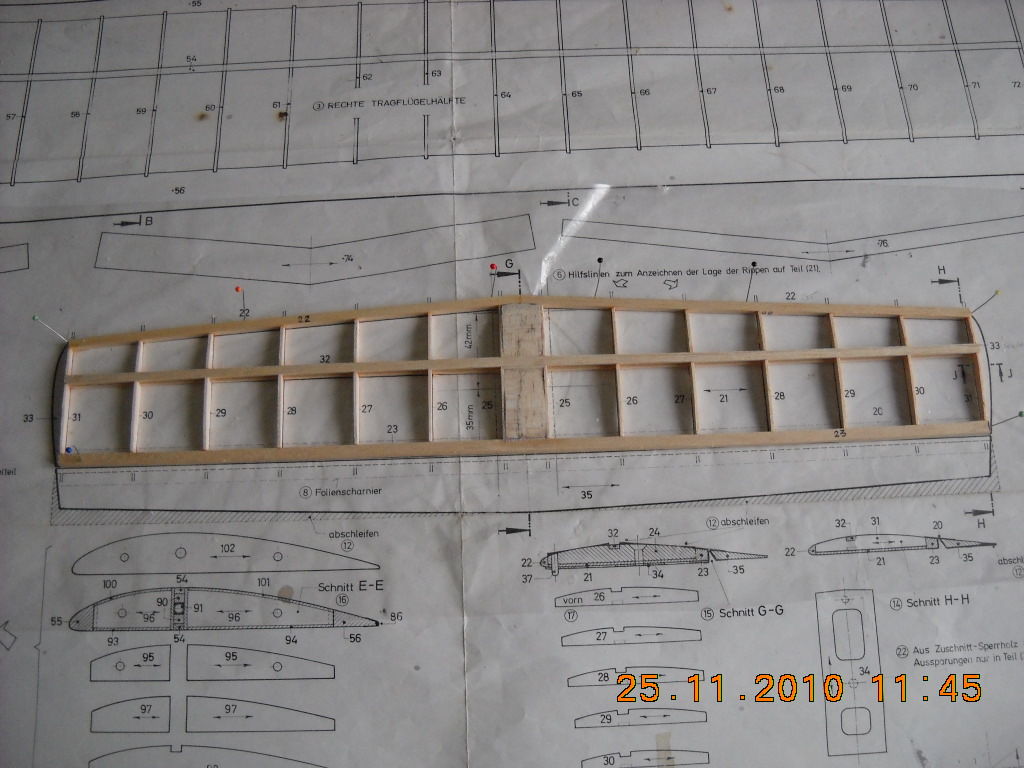

Image-Une autre vue...avec les clefs en ctp.

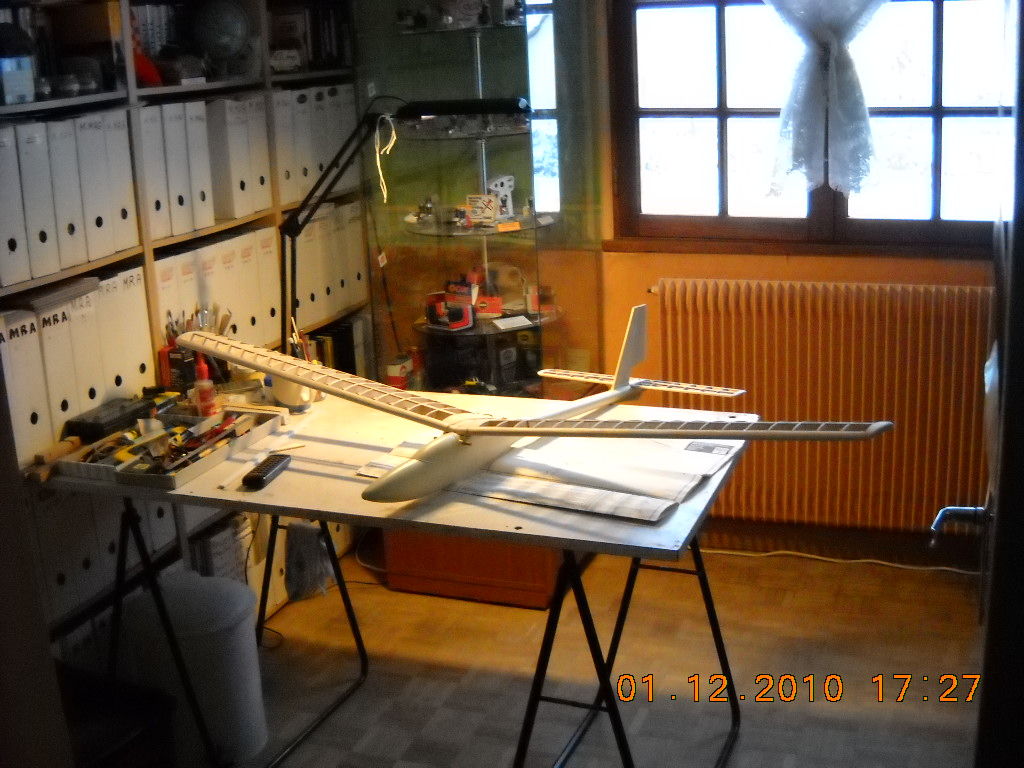

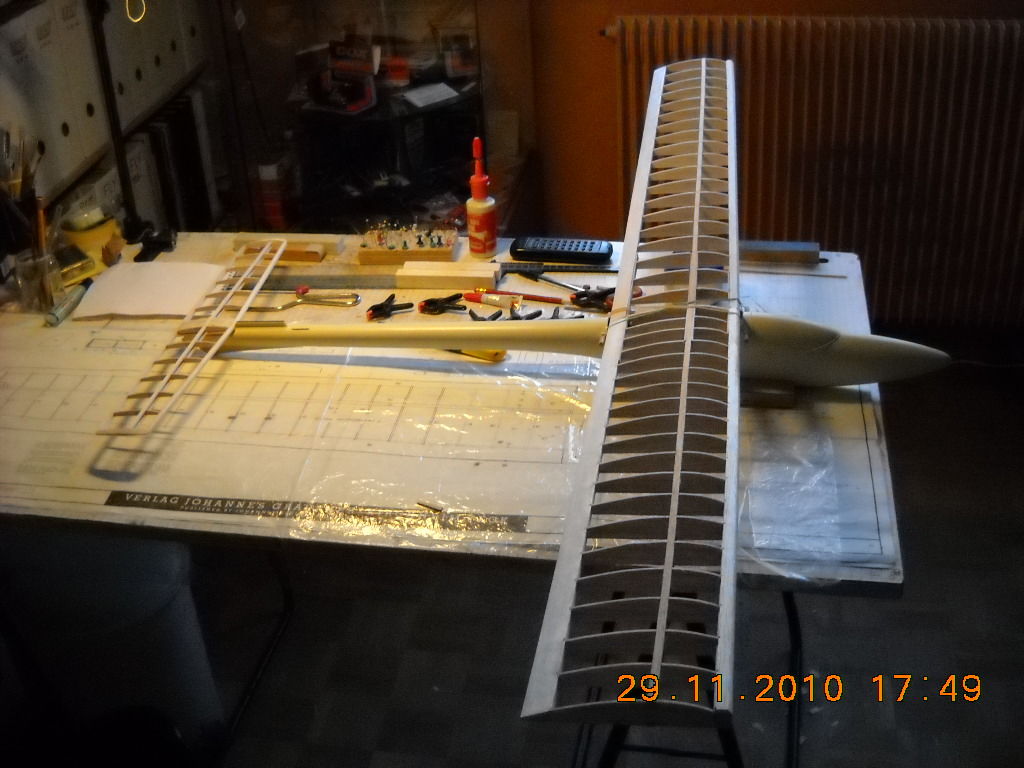

Image-L'aile sur le fuselage avec le stab ...
.
.
.

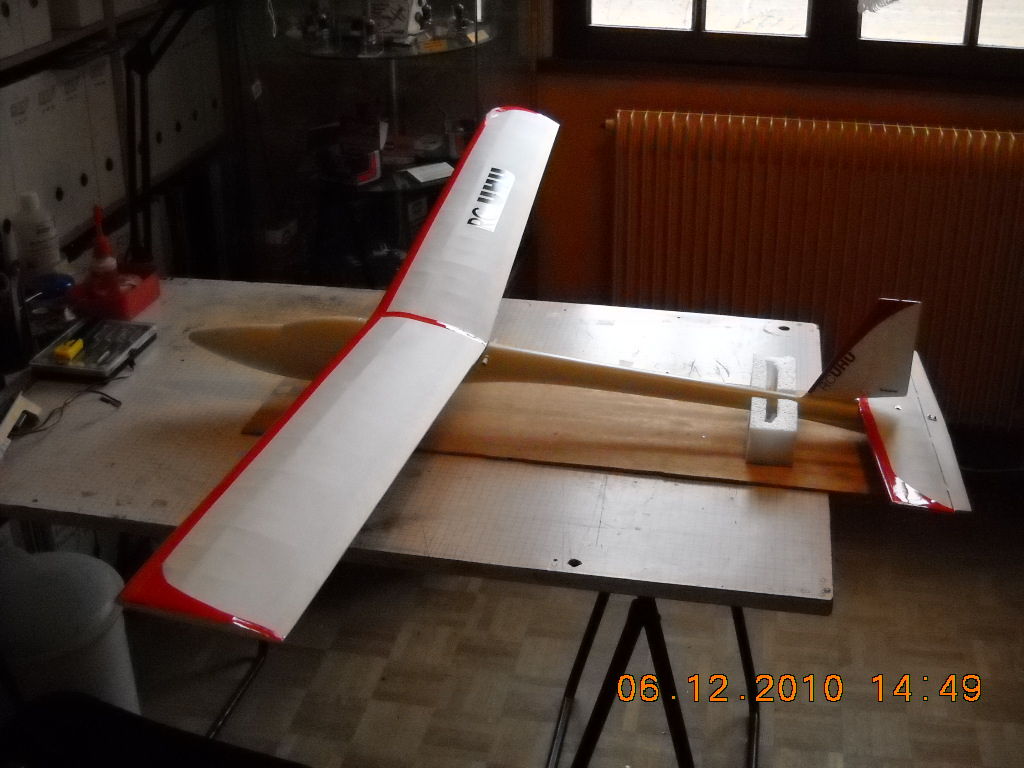

                                                  Vue d'ensemble
Le planeur est presque terminé...Il reste l'entoilage* à faire et le fuselage à peindre en blanc...

-Observation:
-Au fond... la vitrine des moteurs Cox...et sur la gauche les classeurs pour les revues.
..
* Entoilage:
-Je vais voir ce que je vais utiliser comme entoilage, soit le papier Japon ou modelspan comme à l'époque avec enduit nitro... ou recouvrement avec du thermorétractable plastique du style solartex.
.
.

-Mais je pense que je vais faire l'entoilage au Solartex, je maitrise mieux que l'ancienne méthode.
.
.

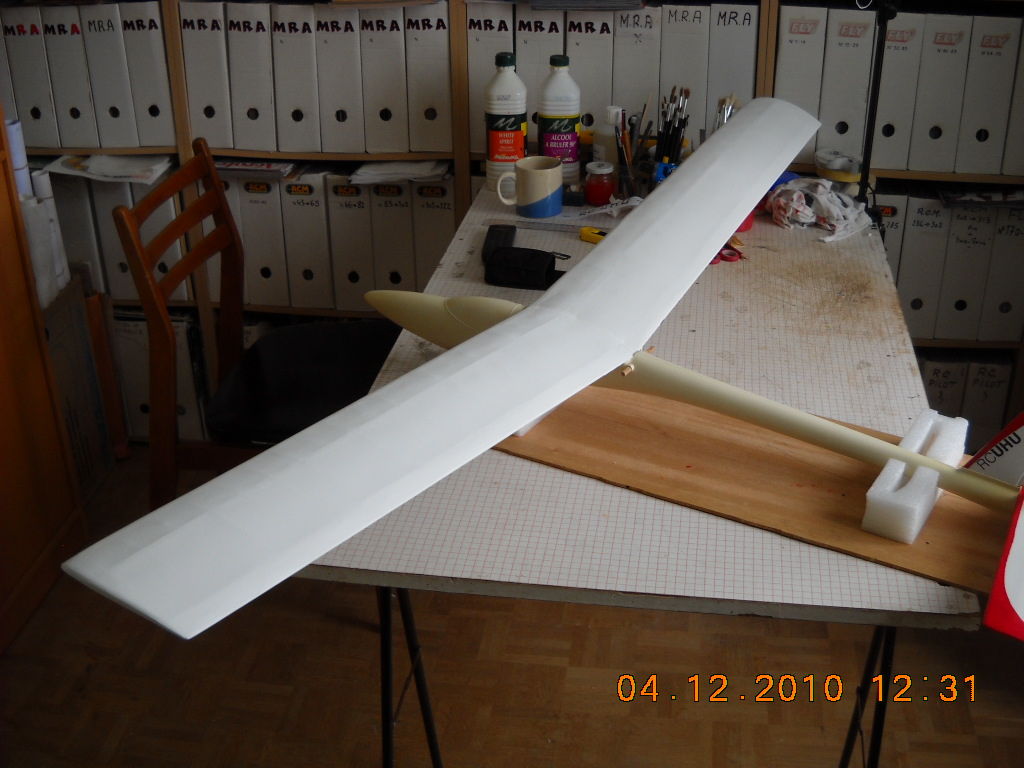

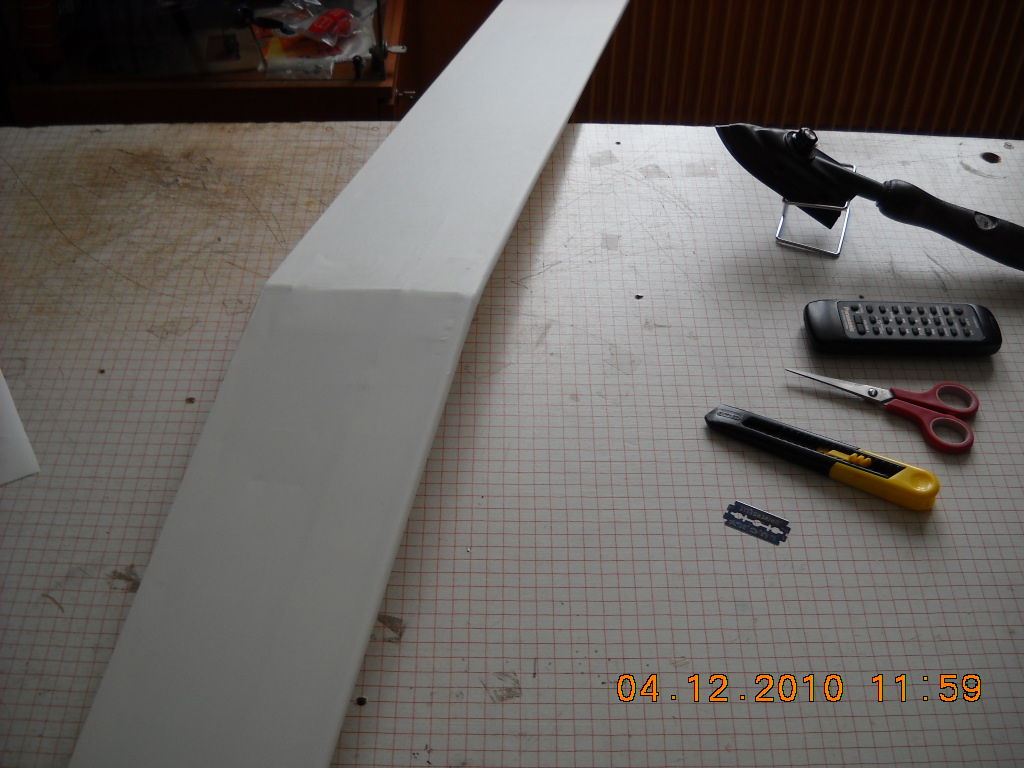

-L'aile entoilée...l'extrados.
Image.
.
.
.-L'intrados.
Image.
                      -Et voila...
Image.
.
.

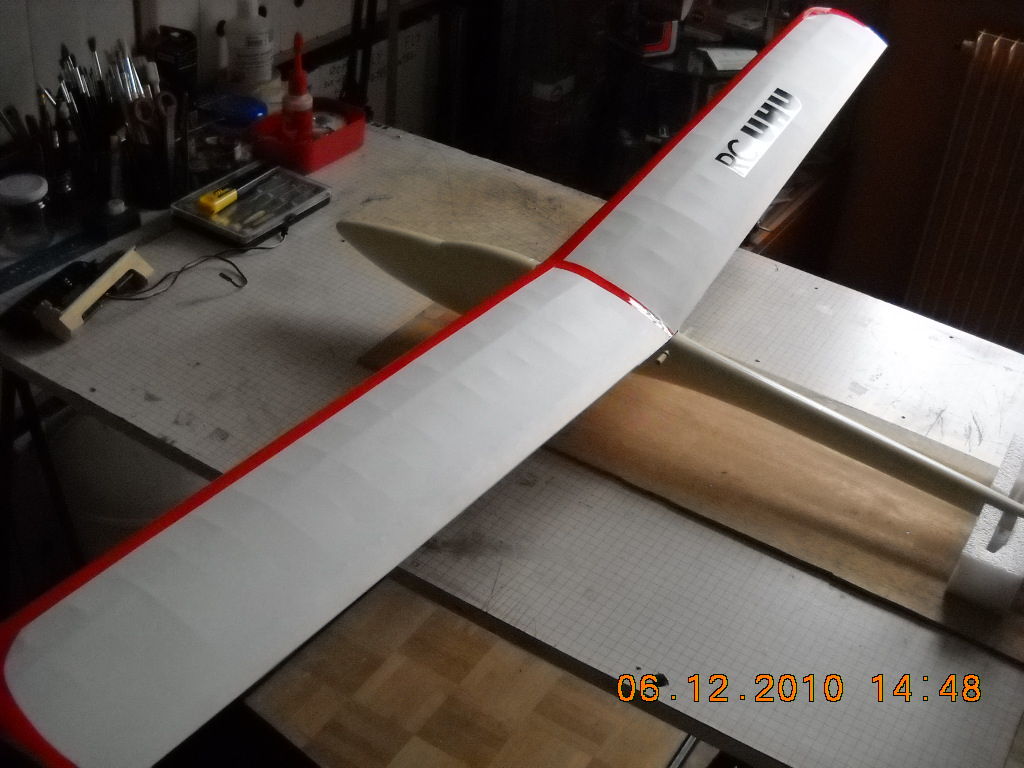

.                        Une autre vue...
Image.
.
.
.

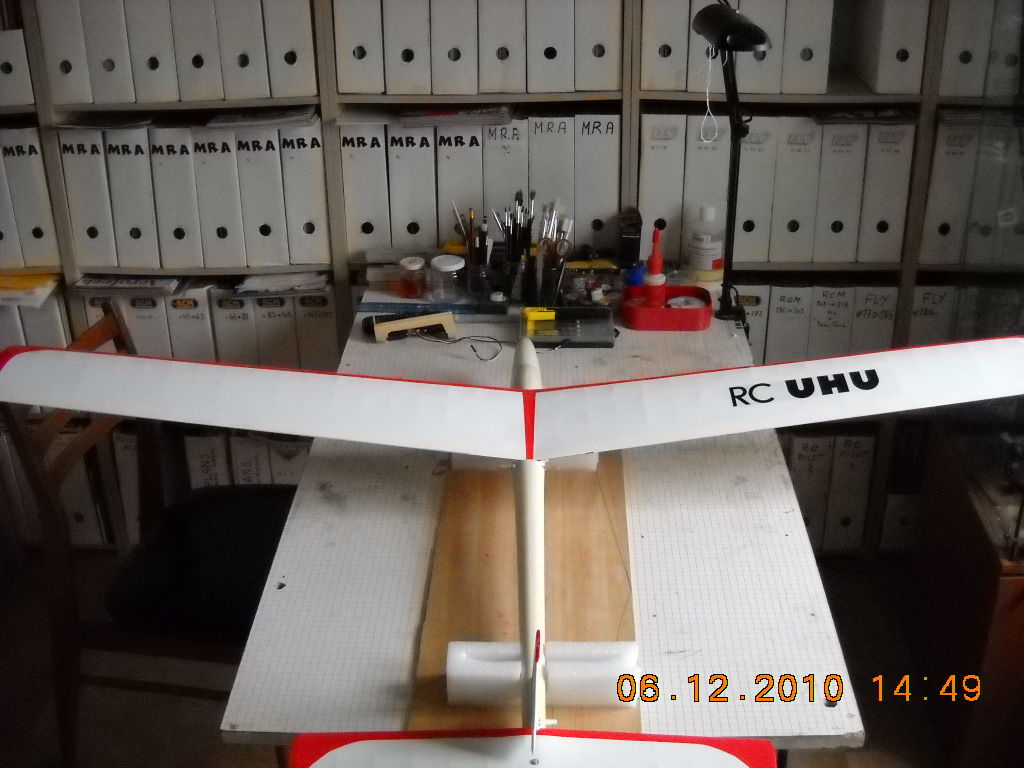

-Et une autre.
Image.

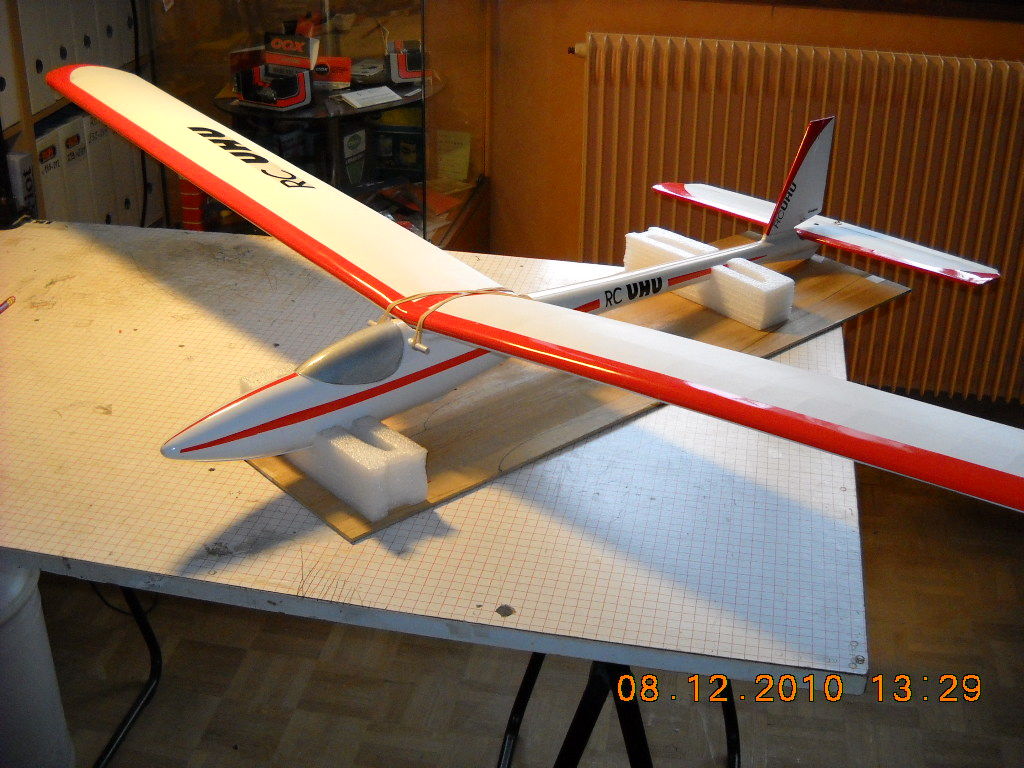

-Le modèle terminé.
Image-Il reste à installer la radio (recepteur + les 2 servos standard Futaba, pour les commandes (direction & profondeur)
.

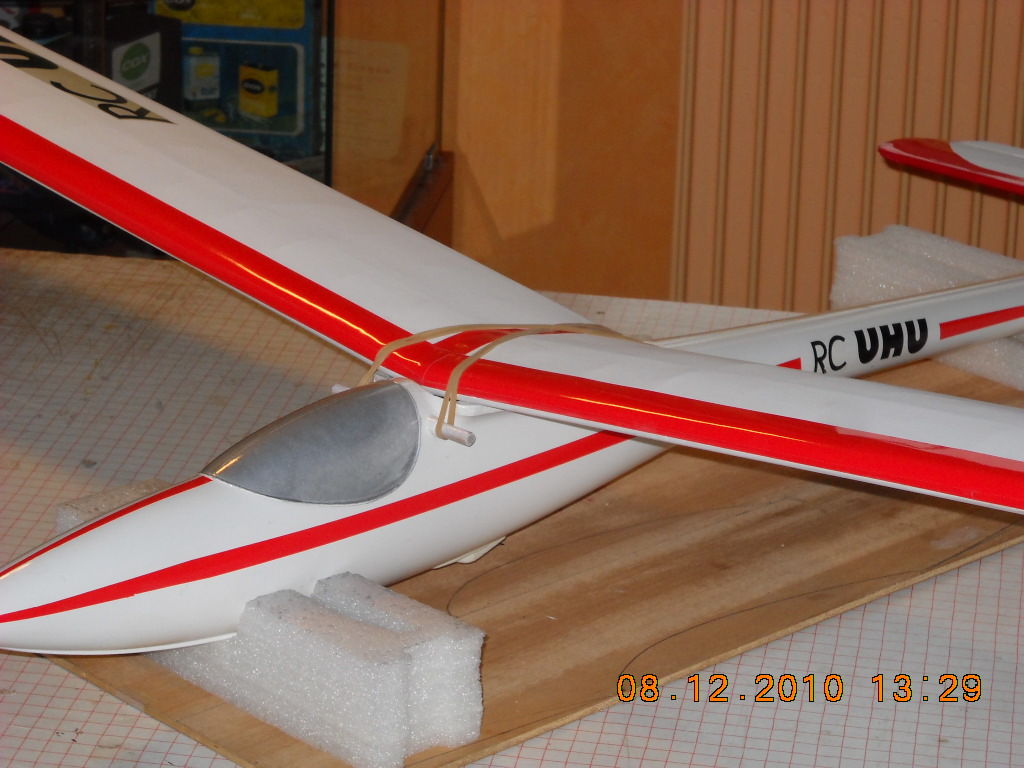

                                         -Gros plan de l'avant...
Image.
.

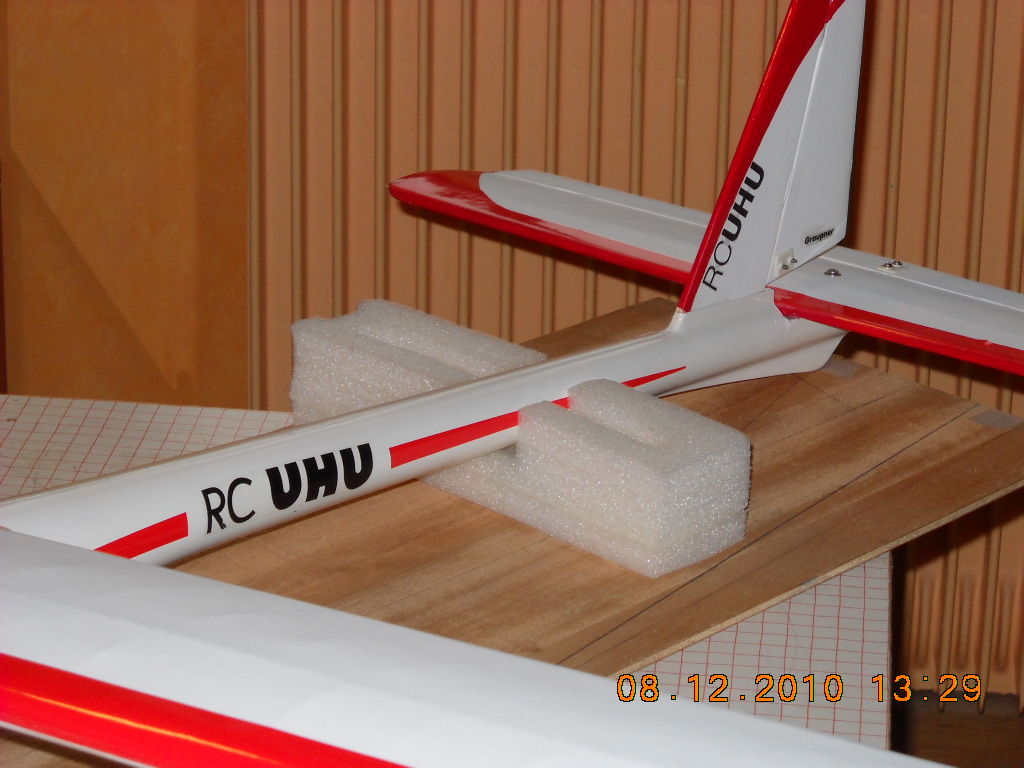

                                       -Gros plan sur l'arrière...
Image.
.

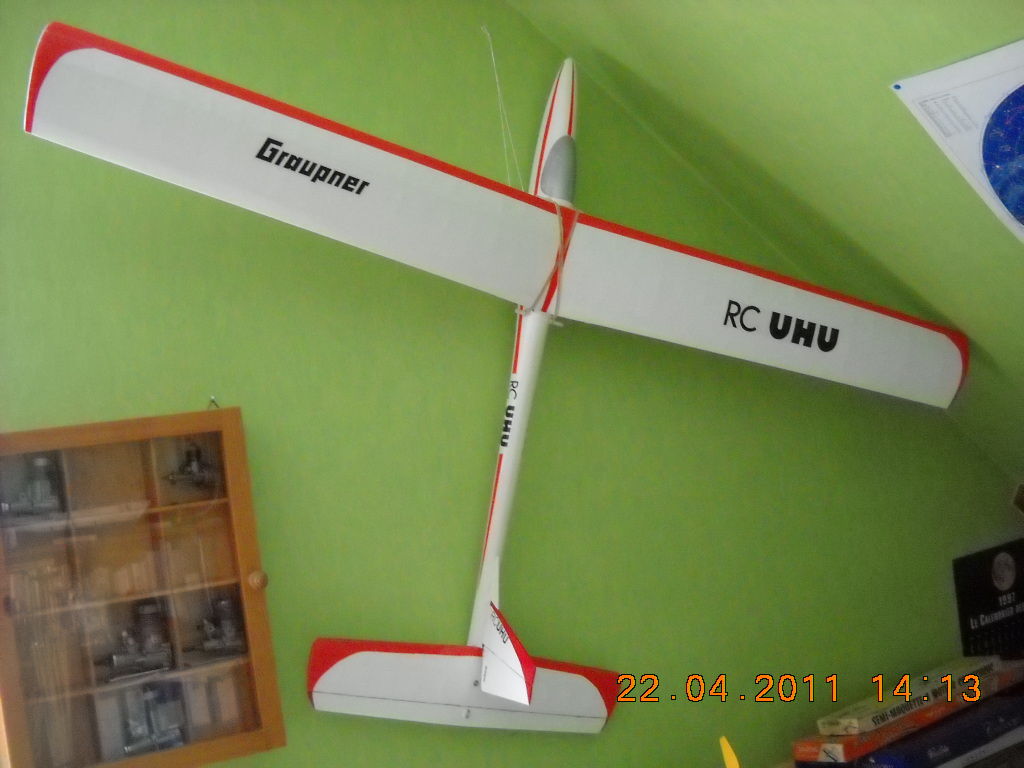

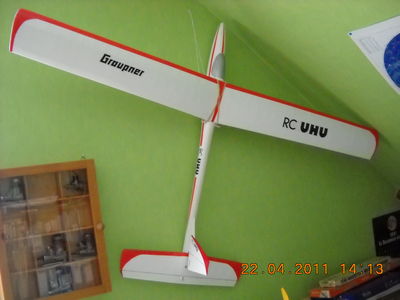

Le voici accroché au mur.
.Image
.
.

               et voila.
 Image.
.
.
.




.
.
.
