*** L e D.A.D *** Publié le Mercredi 5 Octobre 2011 à 15:35:24



                                                           Le D.A.D* 60


                                -Je vous présente, un nouveau modèle...


.

 ...Dans la série, les plans " Jean Guillemard "  Image


-Voici le *D.A.D ) drôle de nom !

En voici l'explication, lors de la journée de record à Chelles le (18 juin 1945), Jean Guillemard eut la bonne idée de lancer son modèle le premier !

Il établissait ainsi les trois records en un seul vol ! à savoir; ( la Durée= 18' - l'Altitude= 1770m - la Distance= 5,650 km ) tout cela homologué pa l'ACF et la FAI.(source M.R.A ).

Un petit rappel quand même, à savoir que les vols des motomodèles de l'époque se faisait sans assistance Radio ? c'était du " Vol Libre ".

C'est un modèle de construction simple, ( balsa ou bois dur ) et qui je pense doit avoir de bonnes qualités de vol.

..

 ImageYoupi aime bien les modèles vintage !!!

.

.

.

                      Caractéristiques du modèle:

.

Envergure: 1,48 m

Longueur: 0,99 m

Surface: 35 dm²

Poids: 800 à 1200 gr (selon équipement)

Moteur: de 1,5 à 2,5 cc

Fonctions radio: Dérive et profondeur

.

.

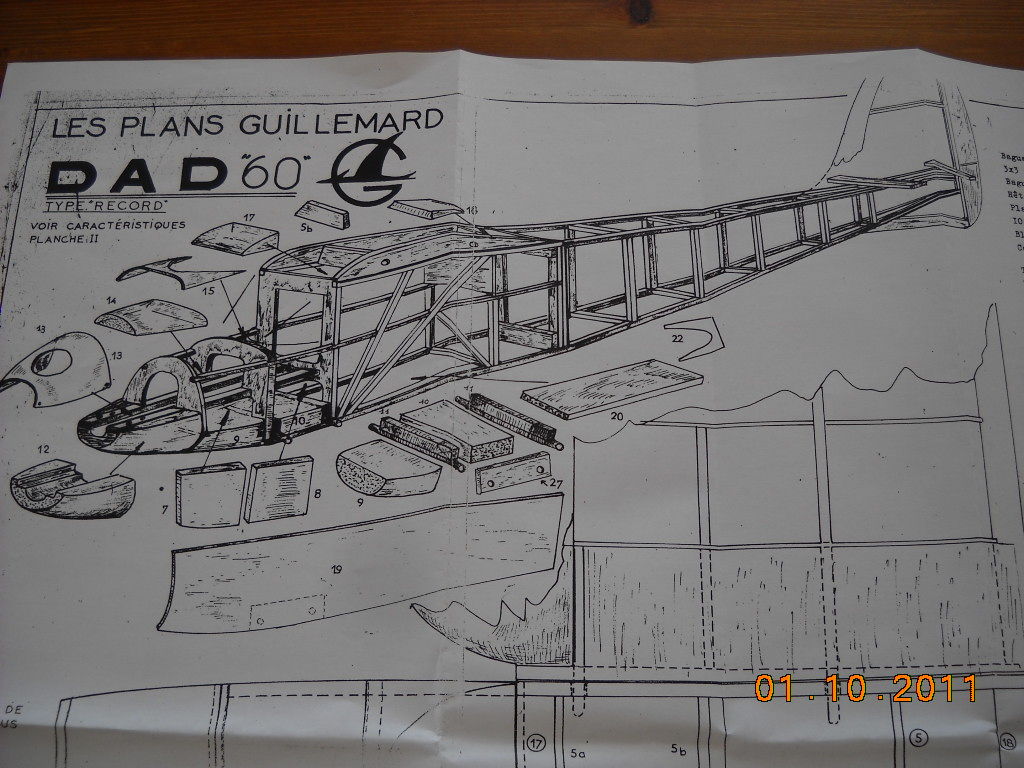

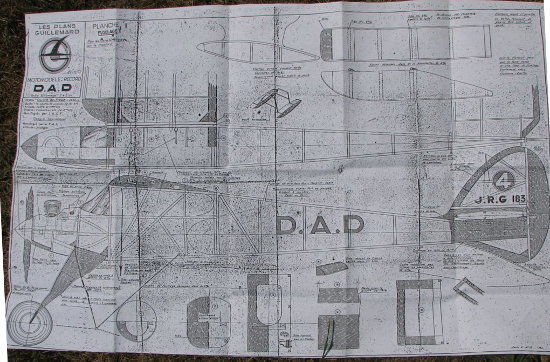

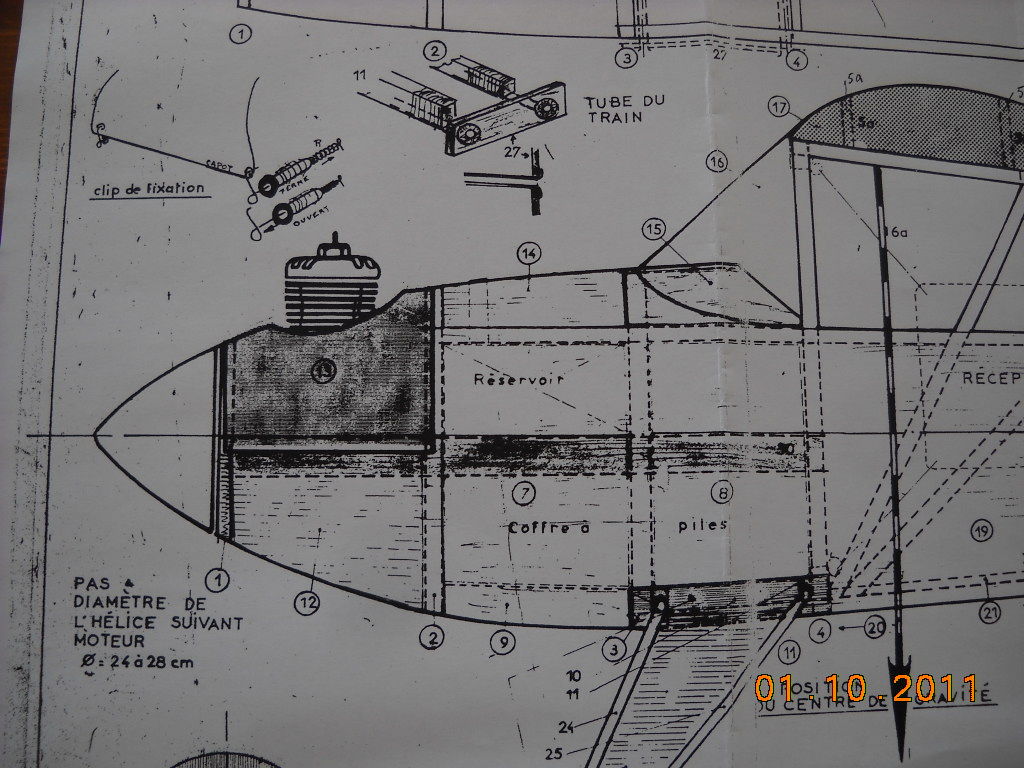

                   Le plan

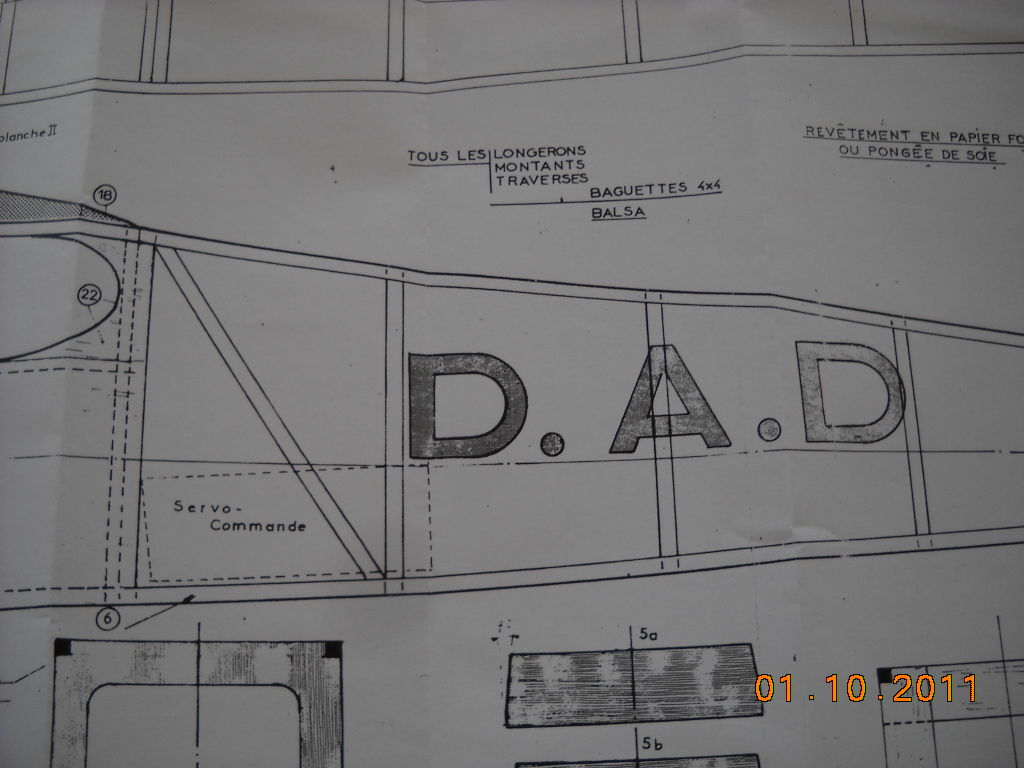

Le plan avec les 3 lettres sur la dérive, J.R.G pour Jean Roger Guillemard (Roger étant le frère de Jean...)

.


.

Et une photo d'époque...peut-être la fameuse journée !!              Image

Par contre il est difficile de savoir comment était peint le modèle ? car au niveau photo il n'y avait que le noir et blanc !

.

.

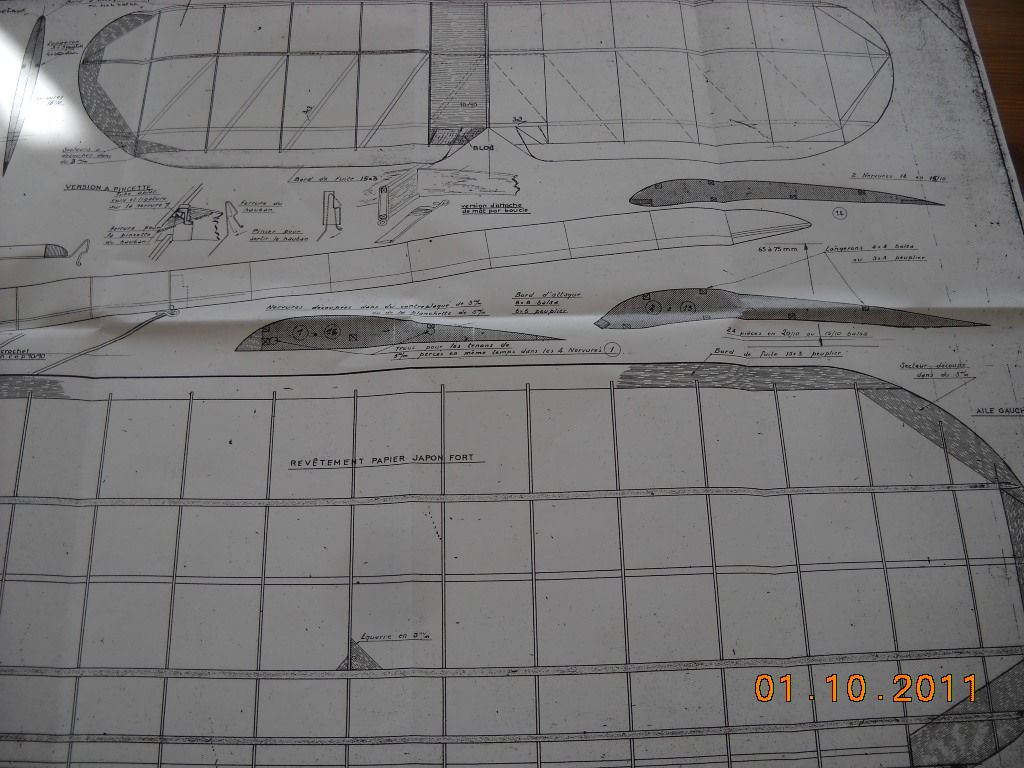

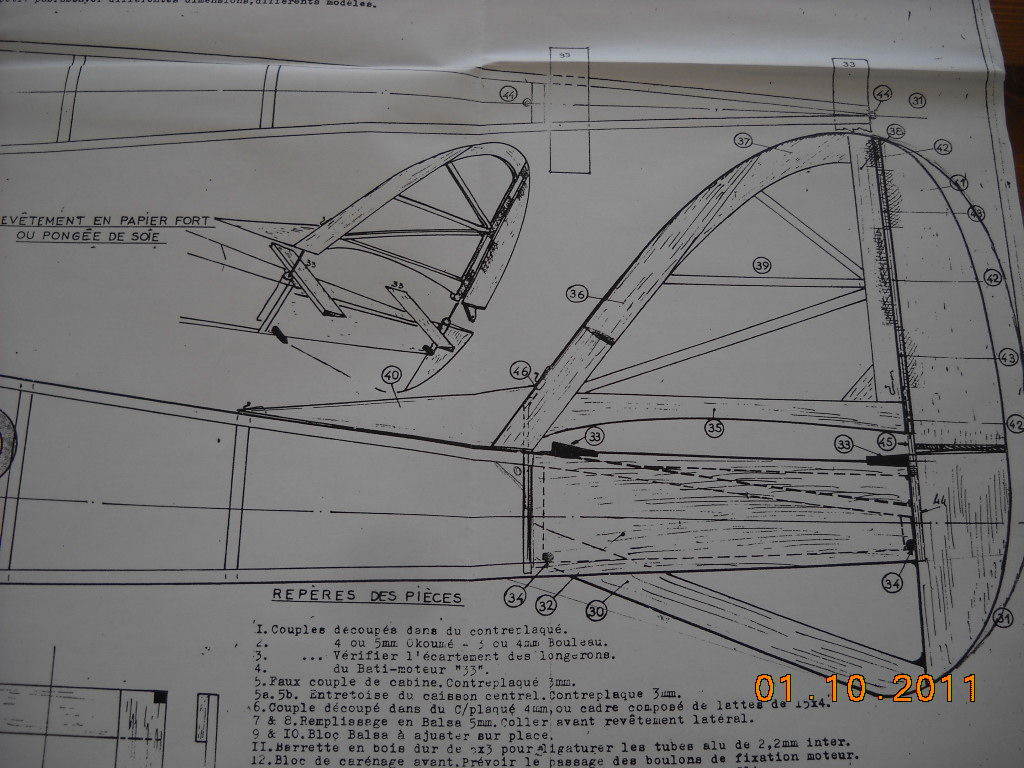

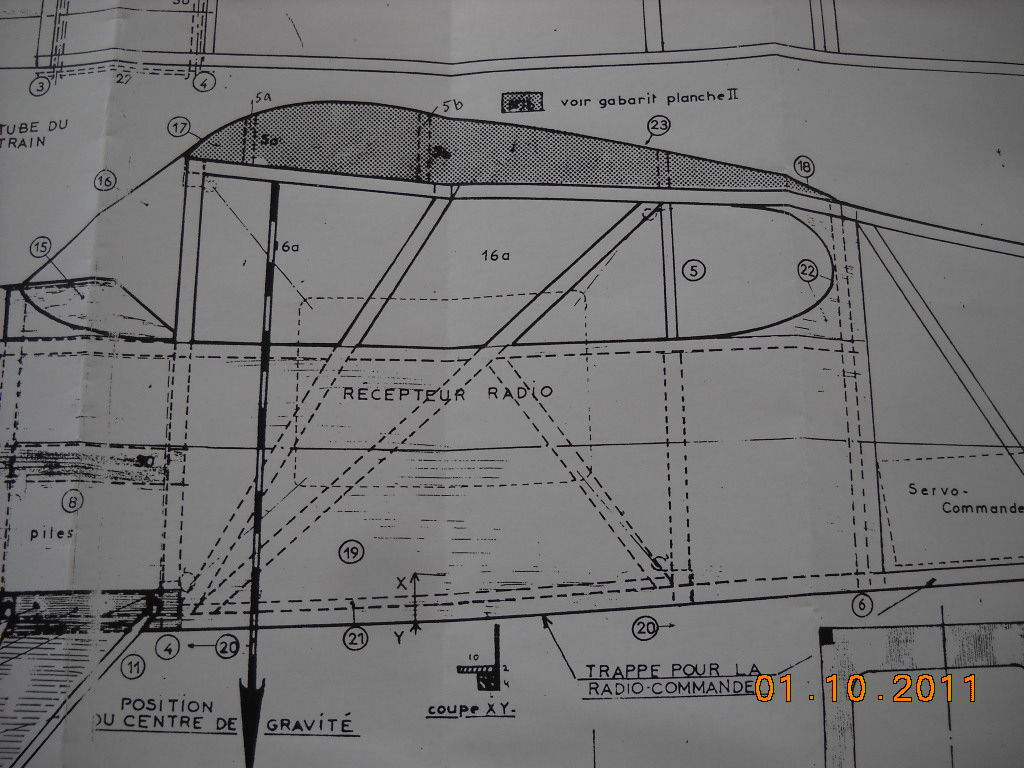

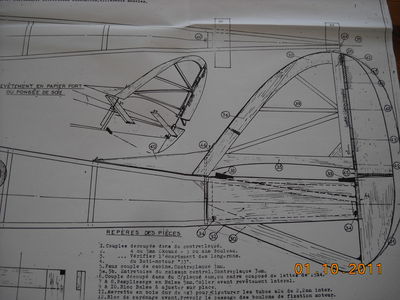

           Le plan que je vais utiliser...


.


.

.

.

.

.






.

Aile gauche et stabilisateur sur une autre feuille.


.

.

.

.

                                          .Allez on commence...



.

.

                    la Dérive




Elle est réalisé en baguettes balsa de 40/10.

.Image

.



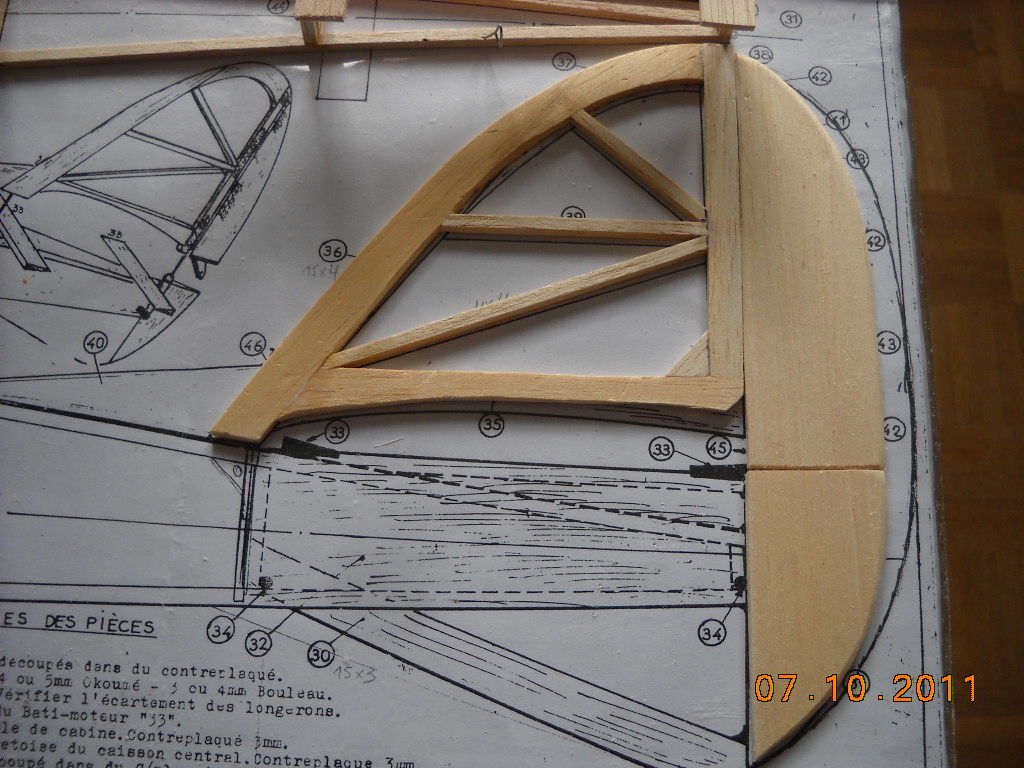

.La Dérive terminé, avec son volet.

.Image

.

.

.

.

.

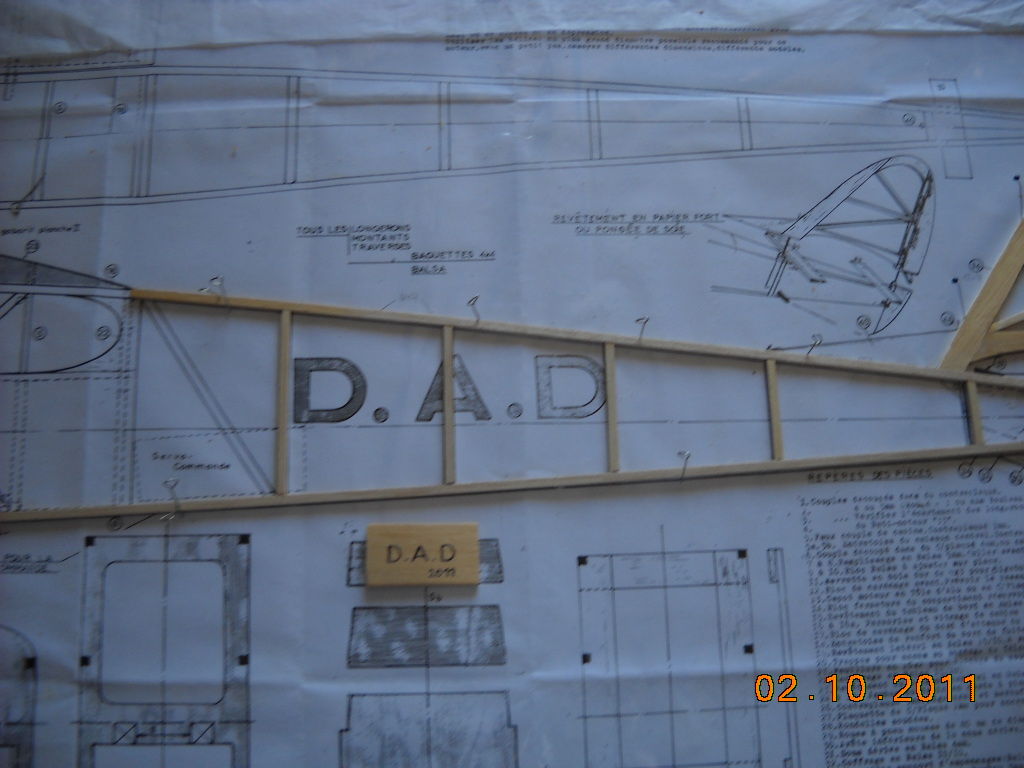

                    le Fuselage





Réalisé en baguettes balsa de 4x4 moyen à dur.



.Image

.

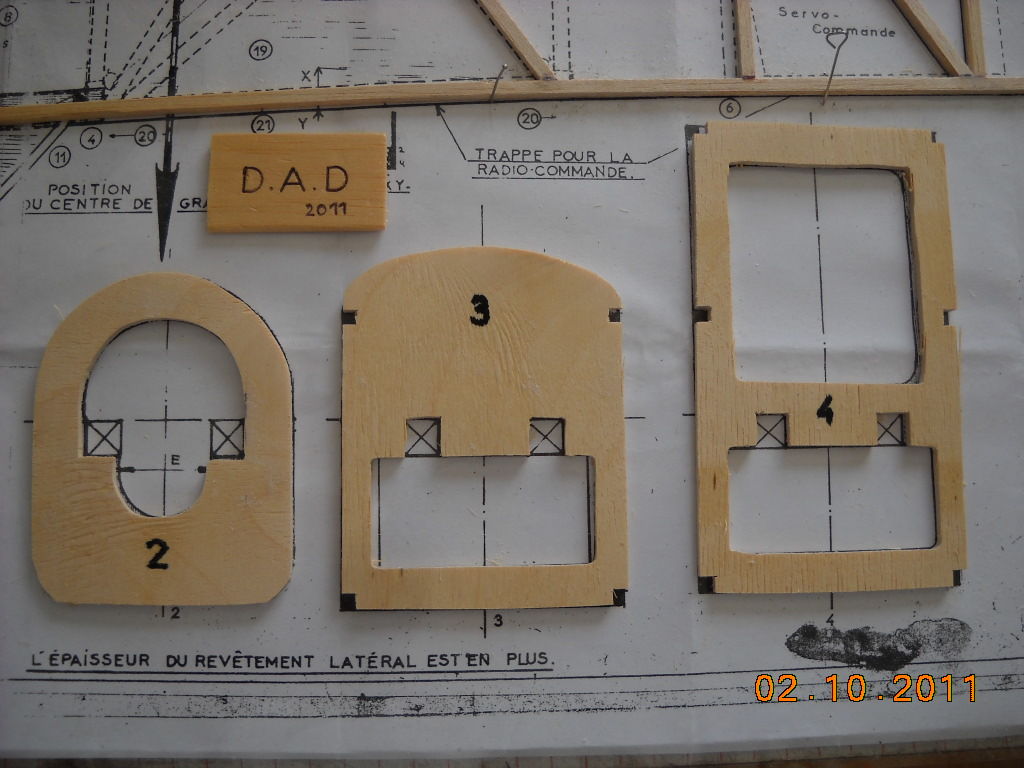

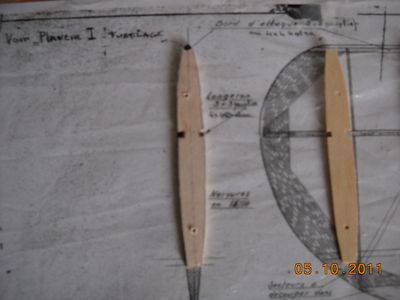

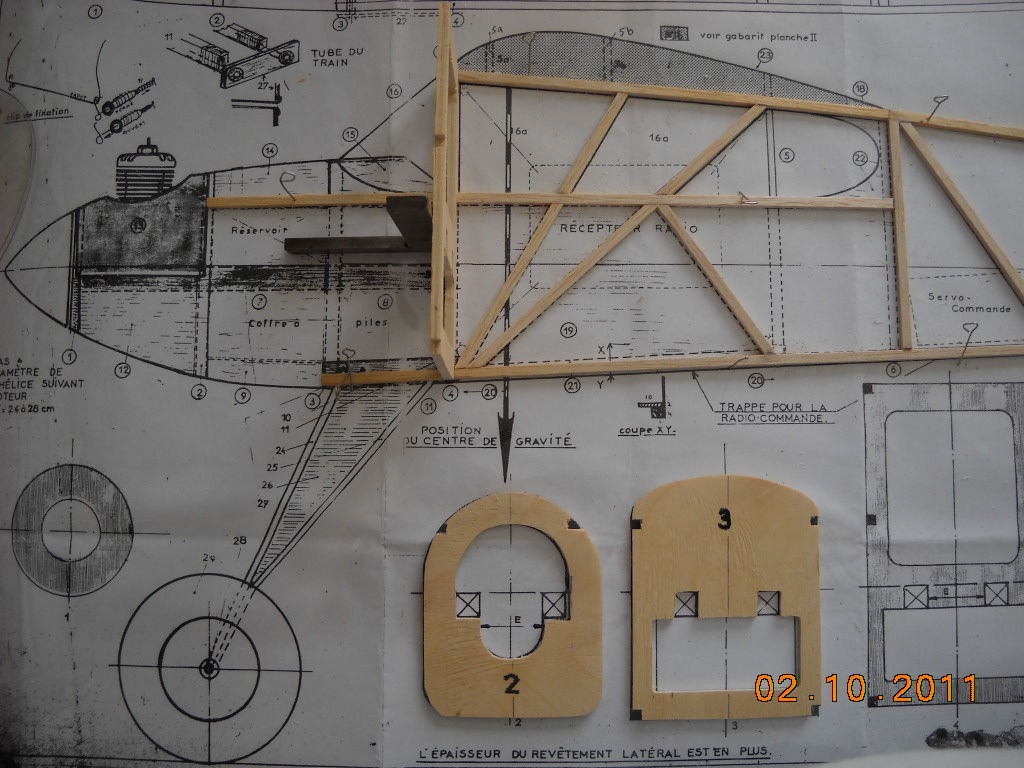

.Les principaux couples en ctp de 4 mm

.Image

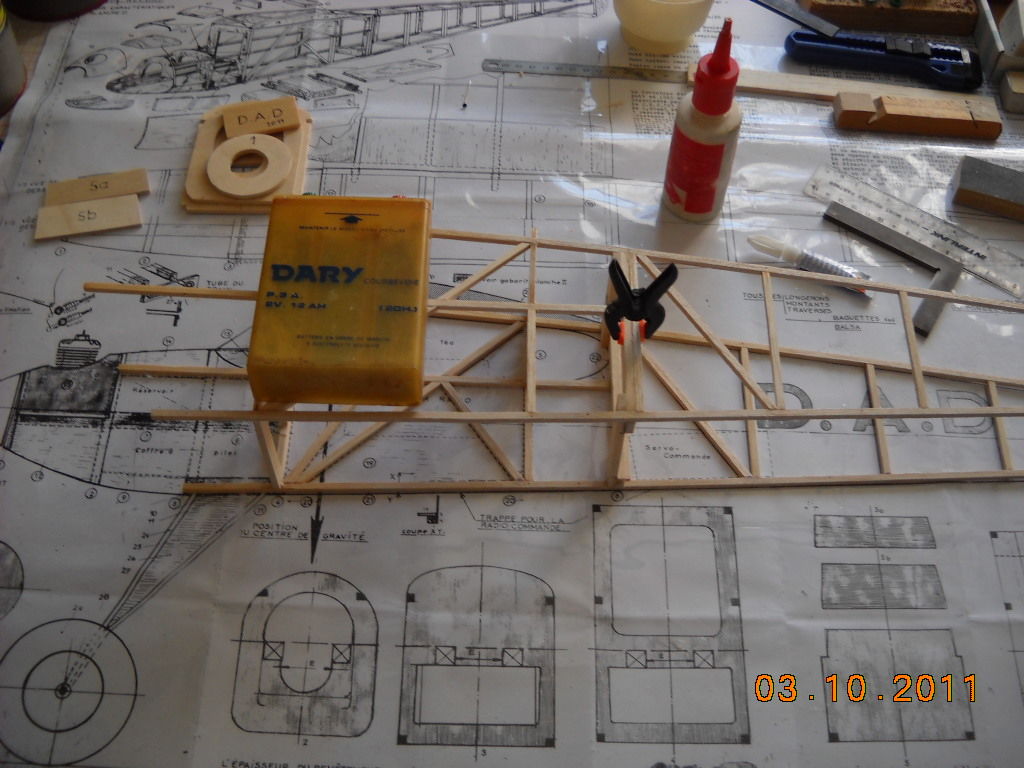

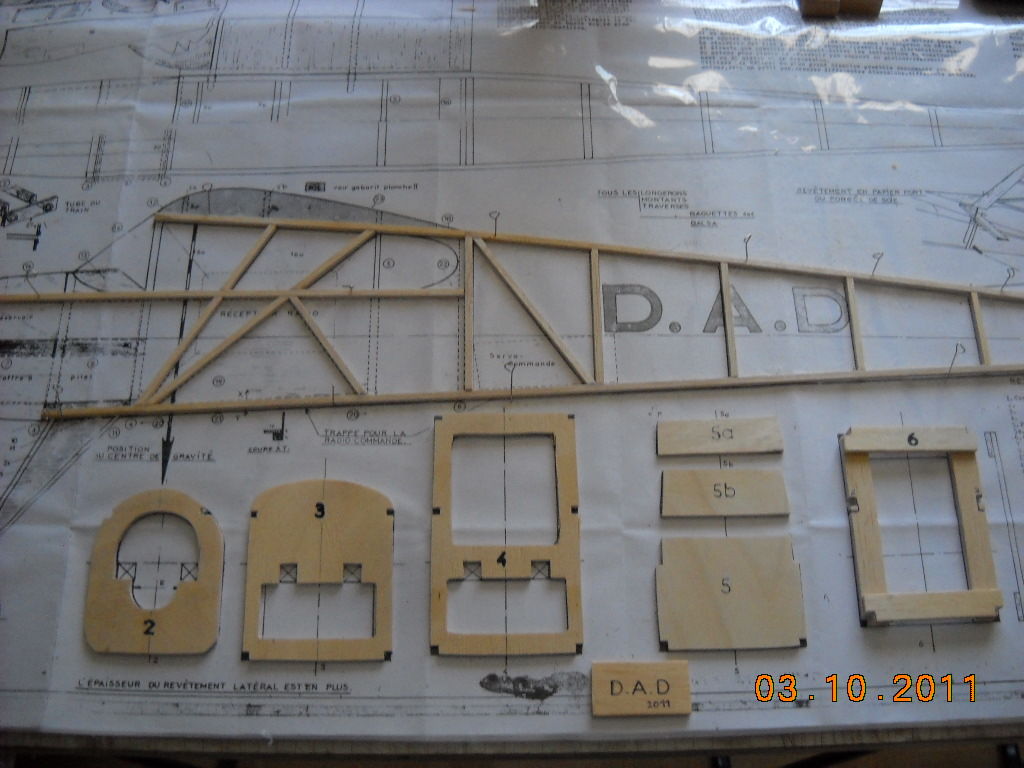

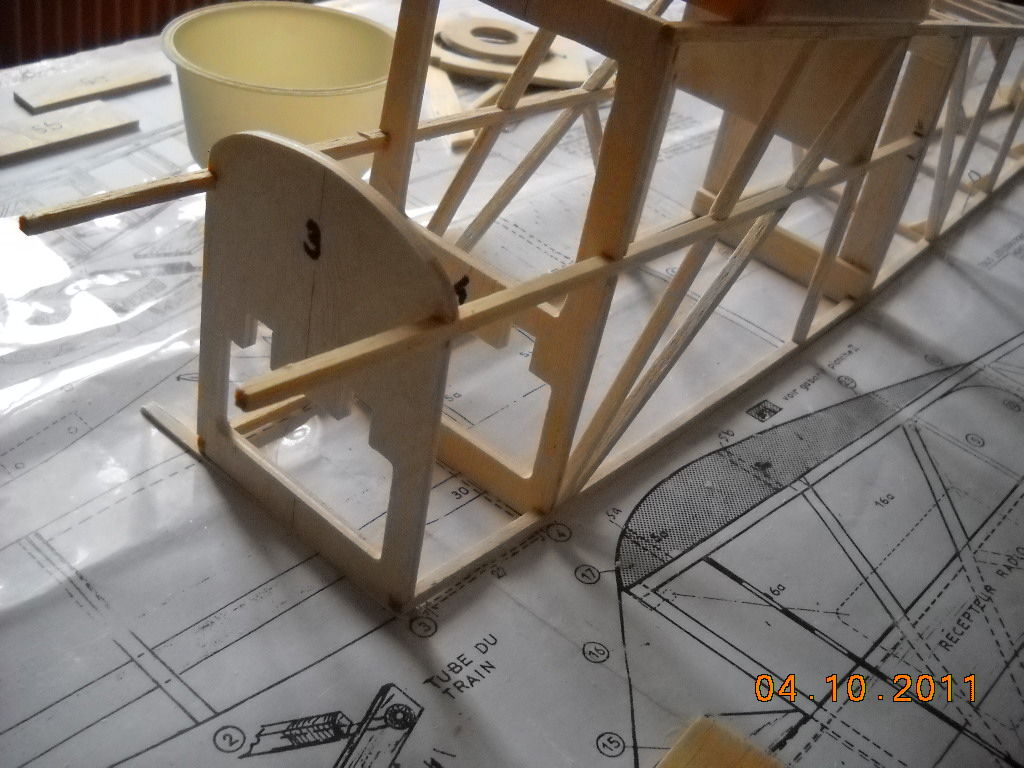

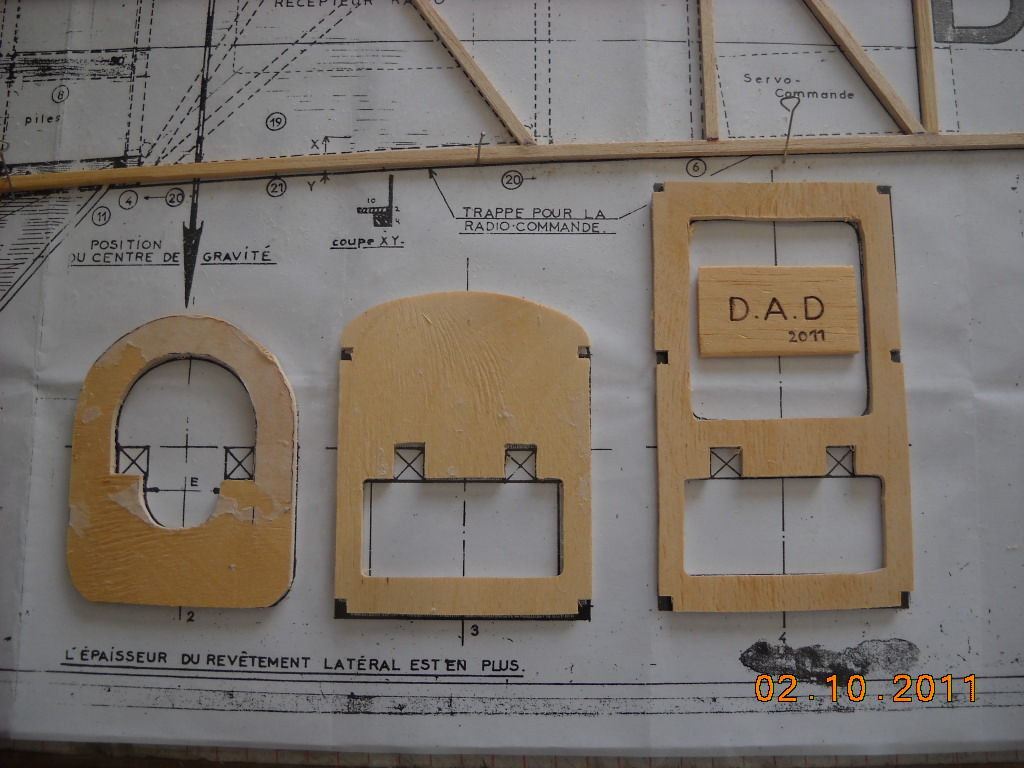

.Montage à blanc, des couples pour voir...

 .Image

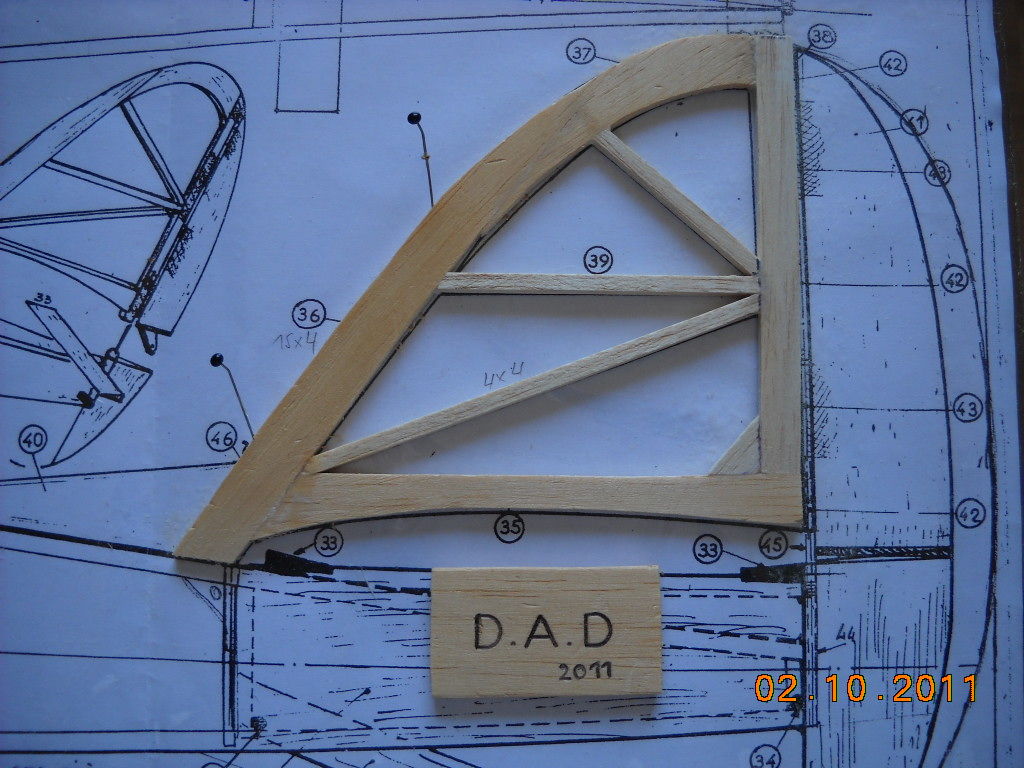

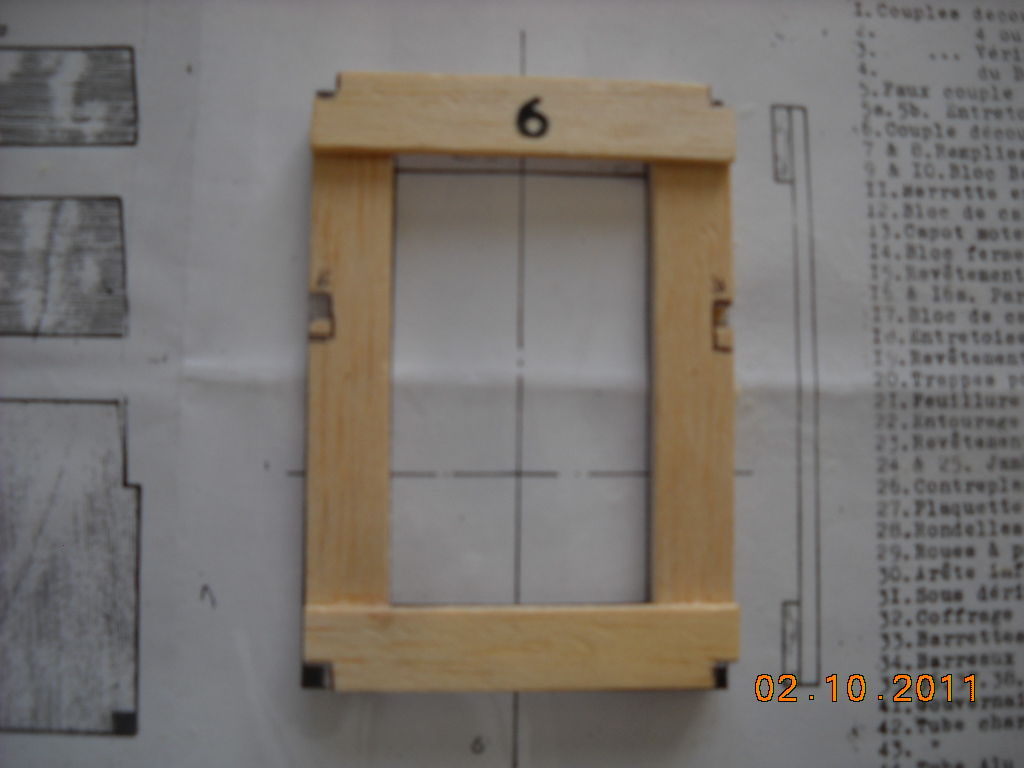

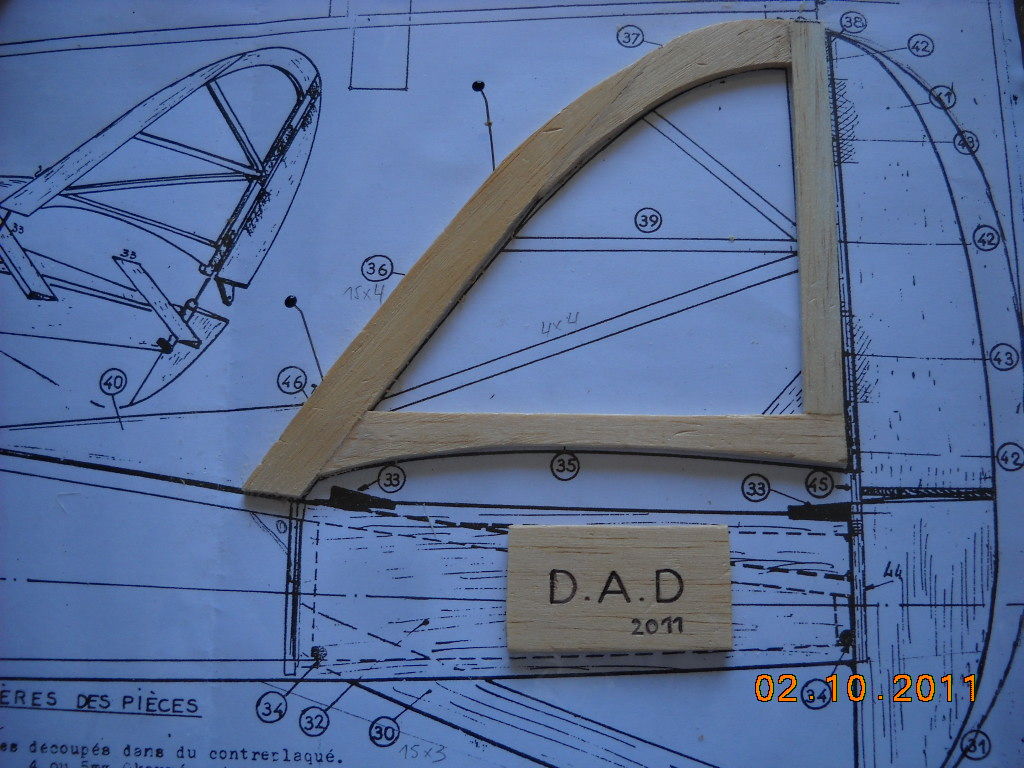

 .Image-Le C6 est réalisé en baguette balsa de 15x4mm

.

.

.

.

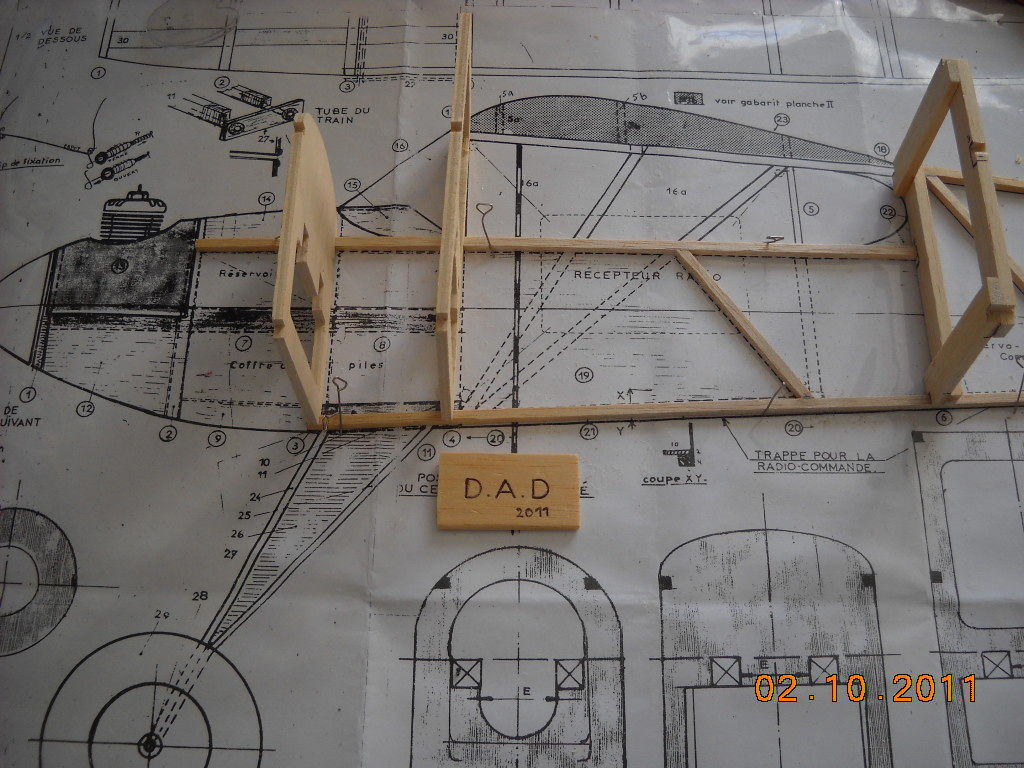

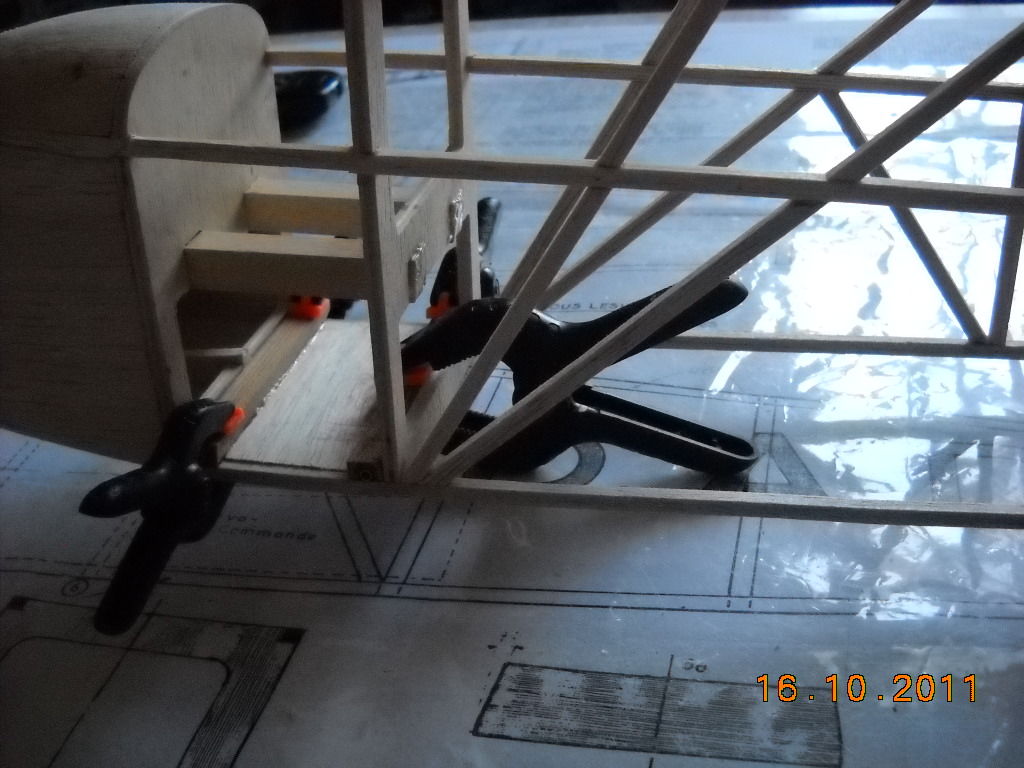

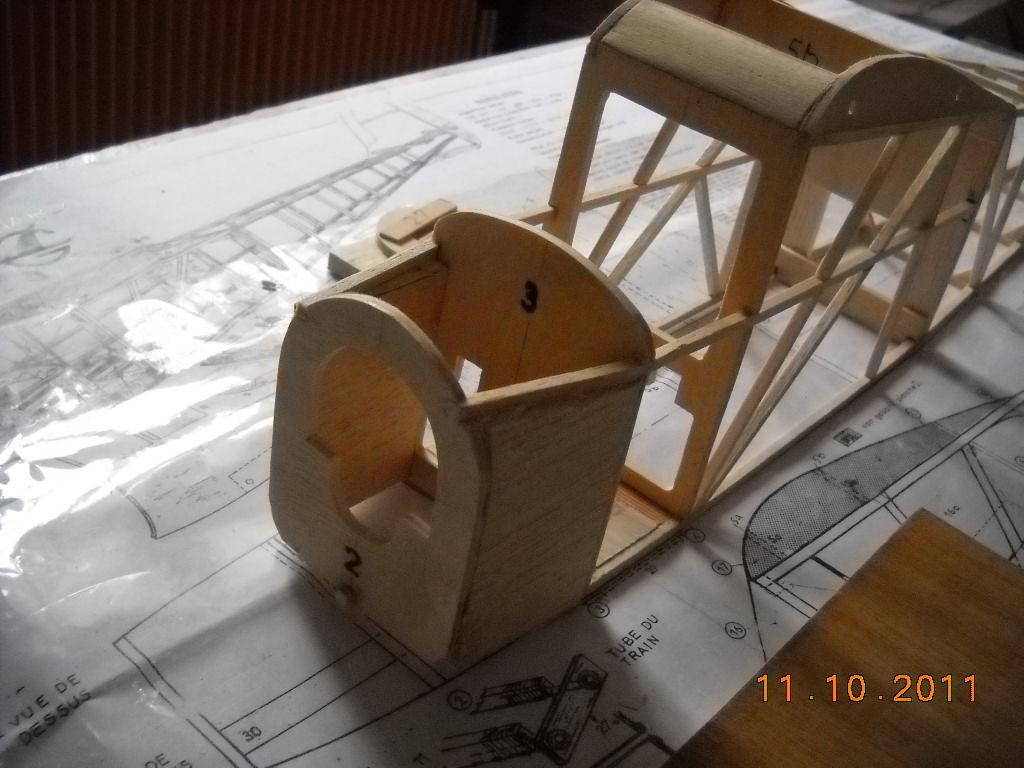

.Collage du flanc gauche, sur les couples 4 et 6.

.Image

.

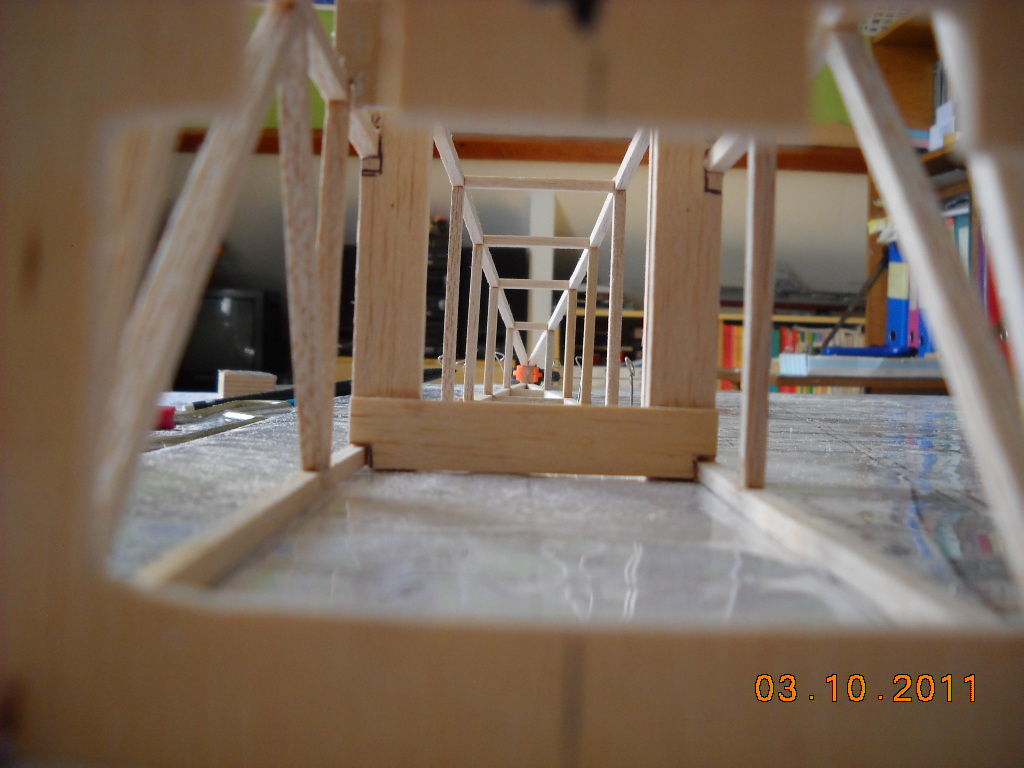

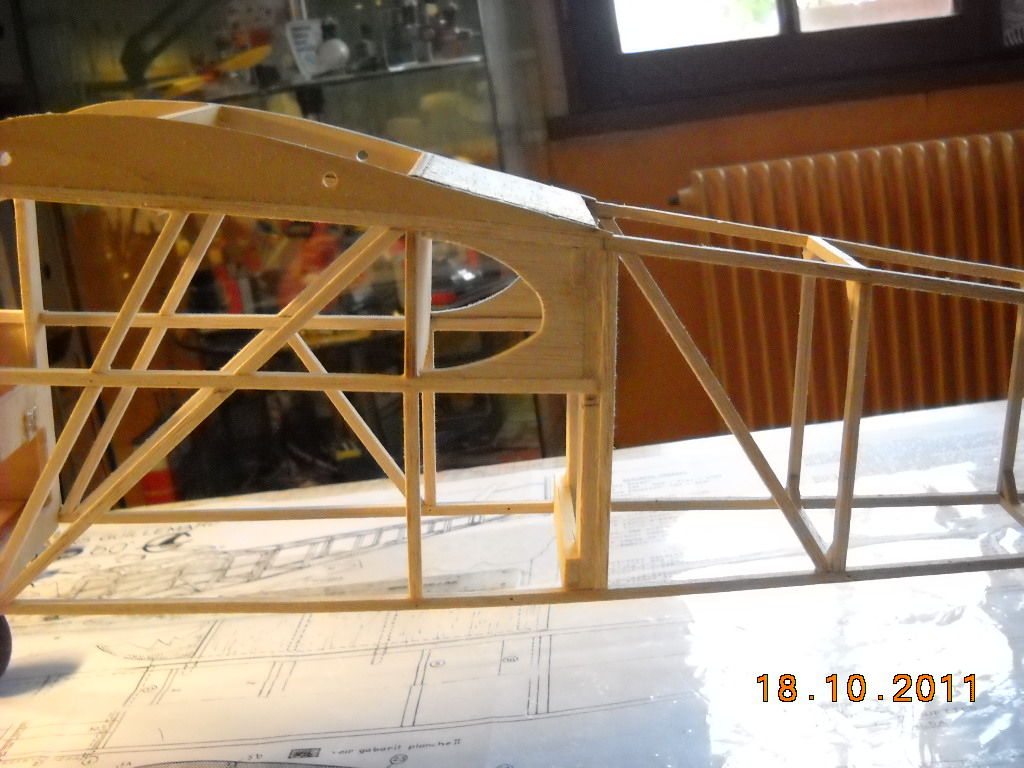

Une vue de l'intérieure...ue .

.Image

.

.

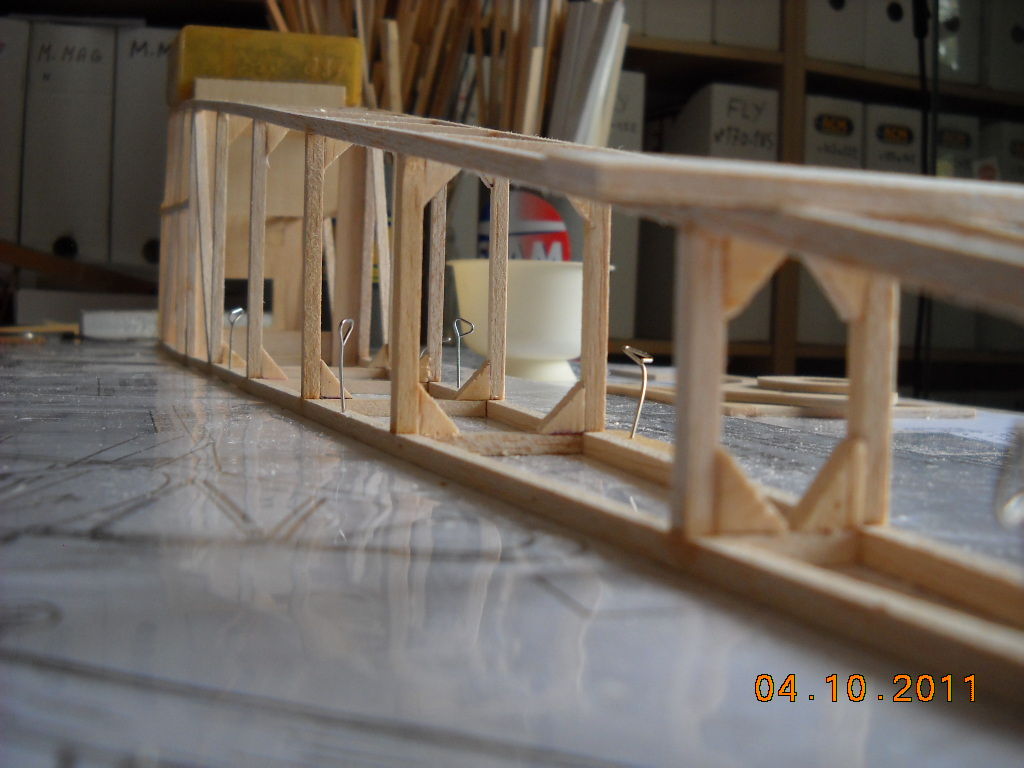

 Renforcement aux niveaux des traverses, par des petits traingles.

.Image



.

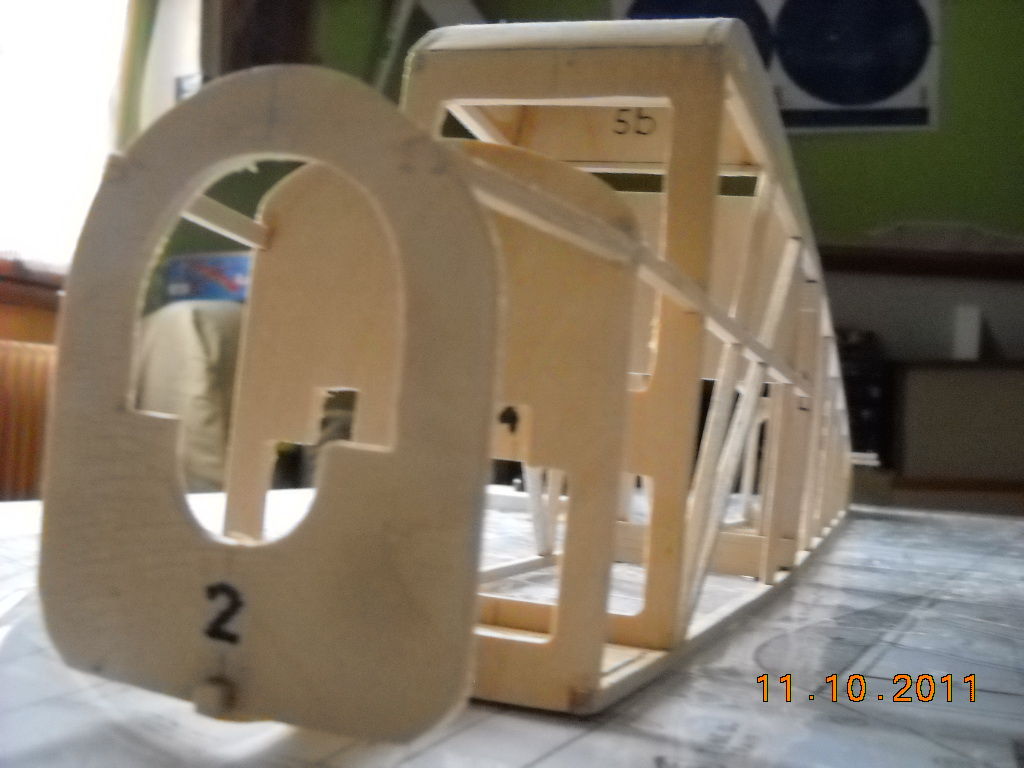

Collage de C3...




.

.Collage de C2...



.Image

.

.

Mise en place des blocs balsa...entre C2 et C3.

.Image

.

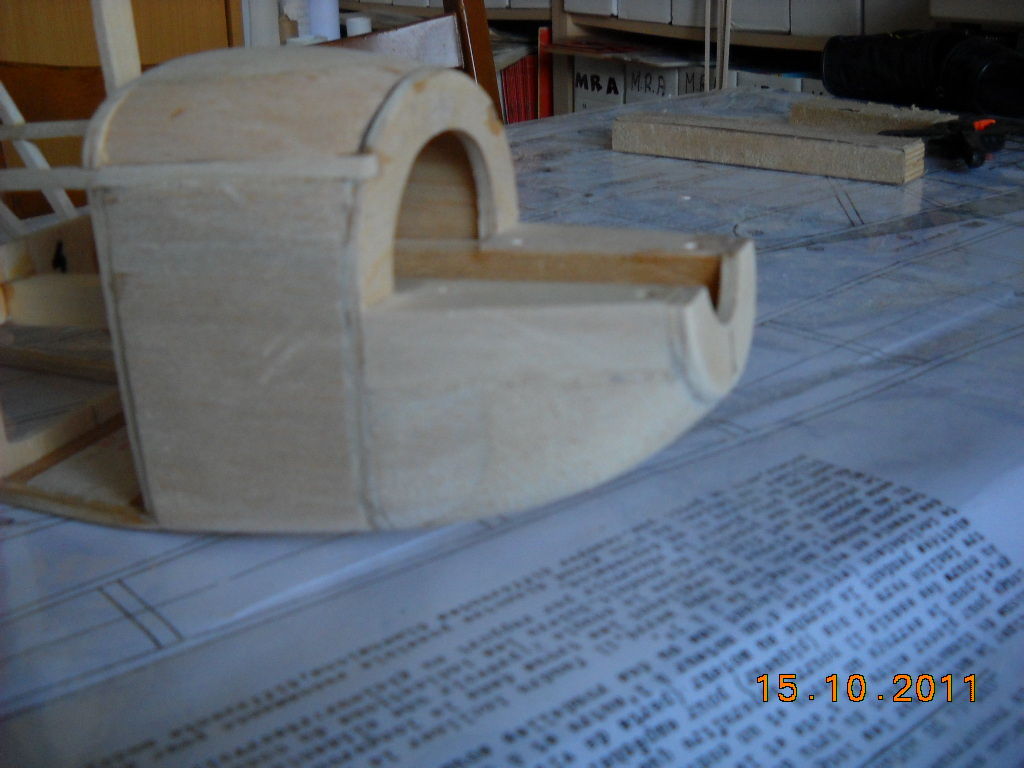

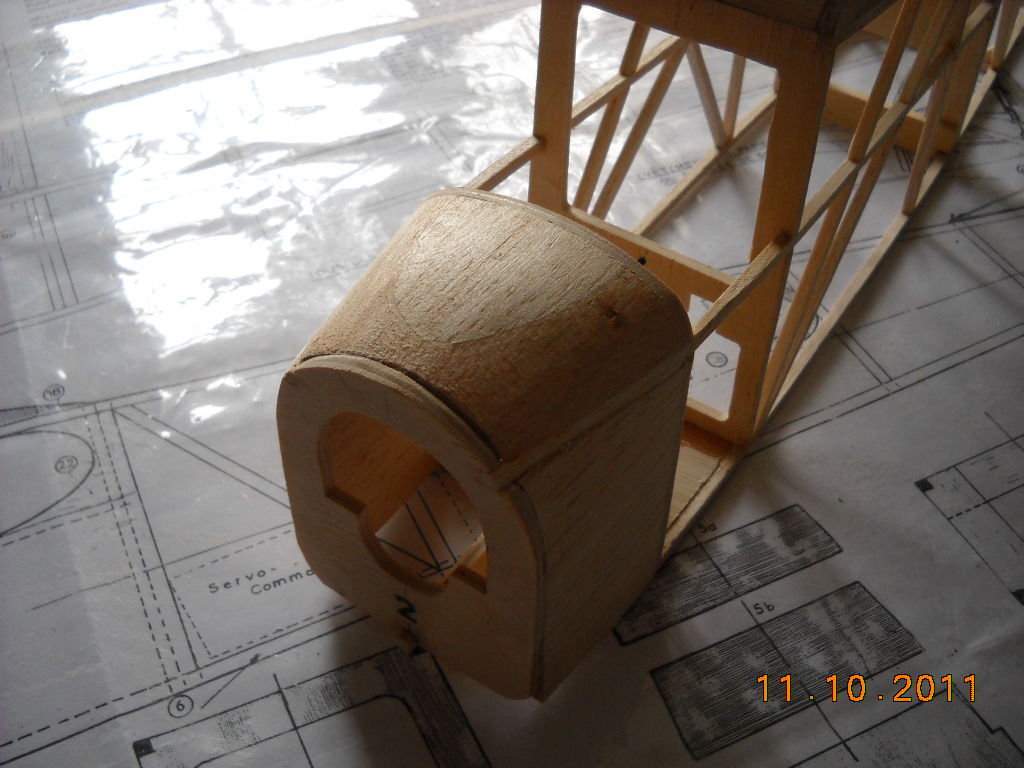

.Façonnage et mise en place du capot sup. en balsa, entre C2 et C3.

.Image

.

Une autre vue de l'avant du fuselage.

.Image

.

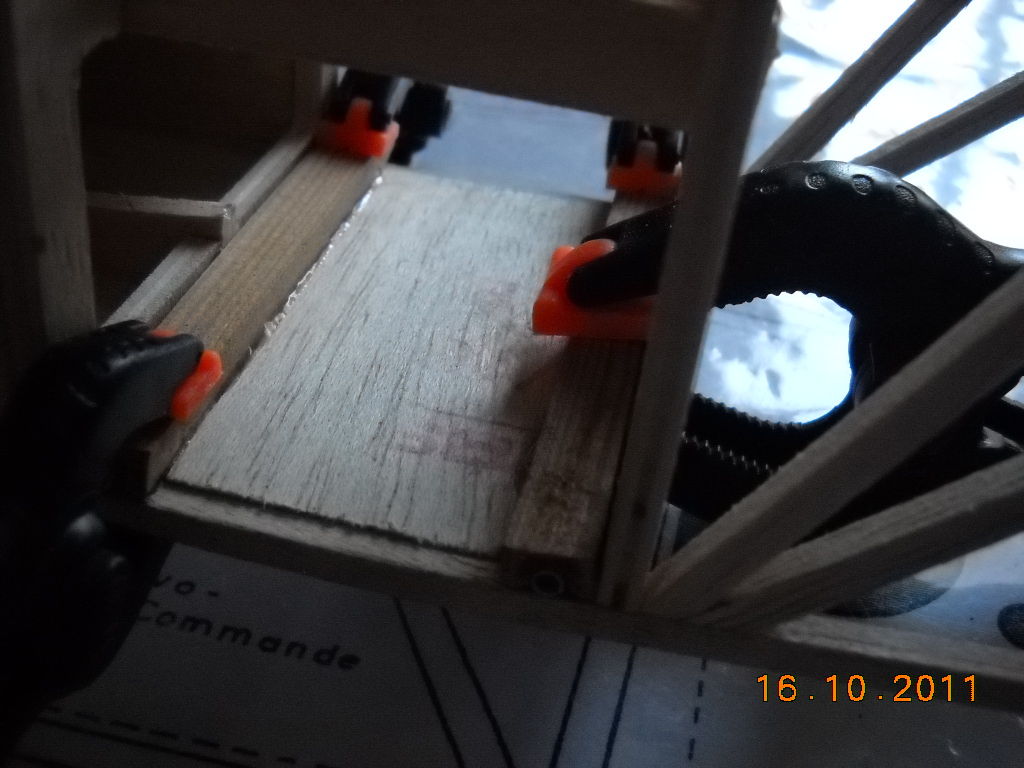

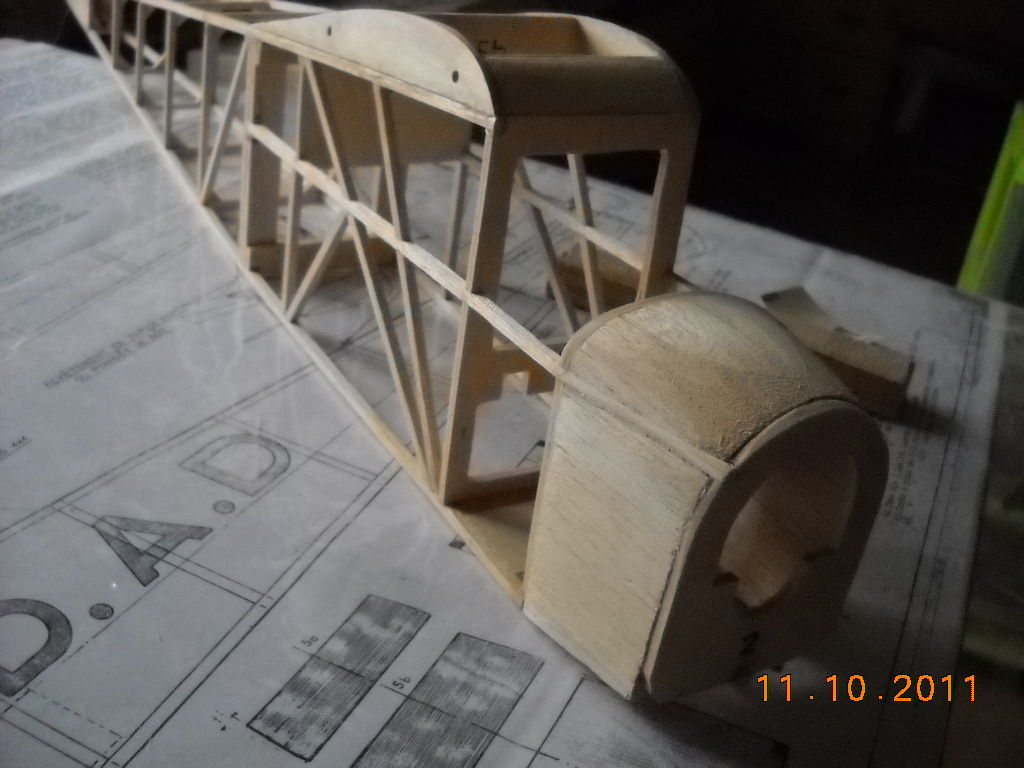

.Collage de C1, et des 2 baguettes 10x10 en bois dur, qui reçevront la platine moteur en ctp de 3mm, elle sera maintenu en place par 4 écrous qui seront noyés dans l'Araldite.

.Image

.

.Remplissage entre C1 et C2 par des blocs balsa.

.Image

.

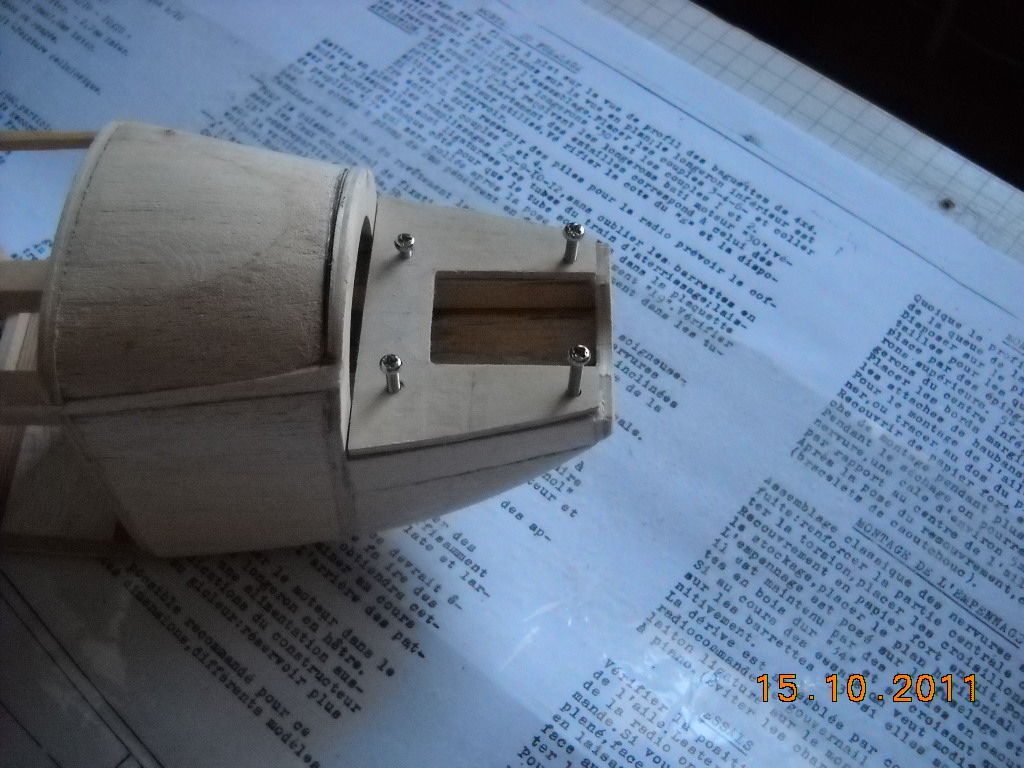

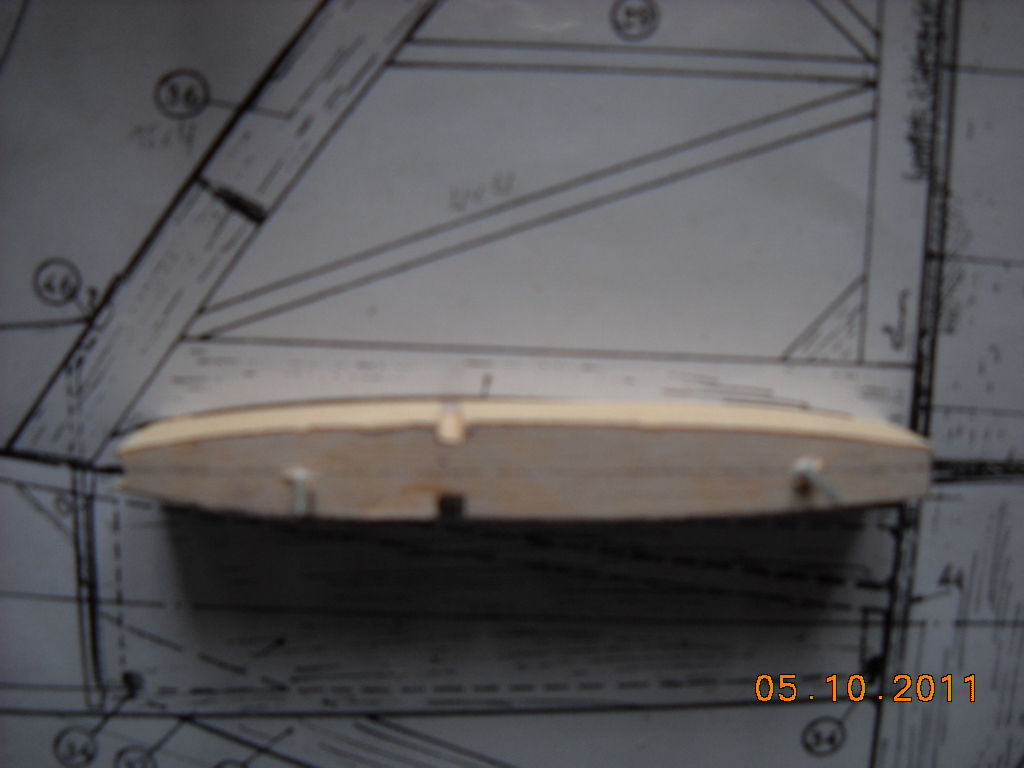

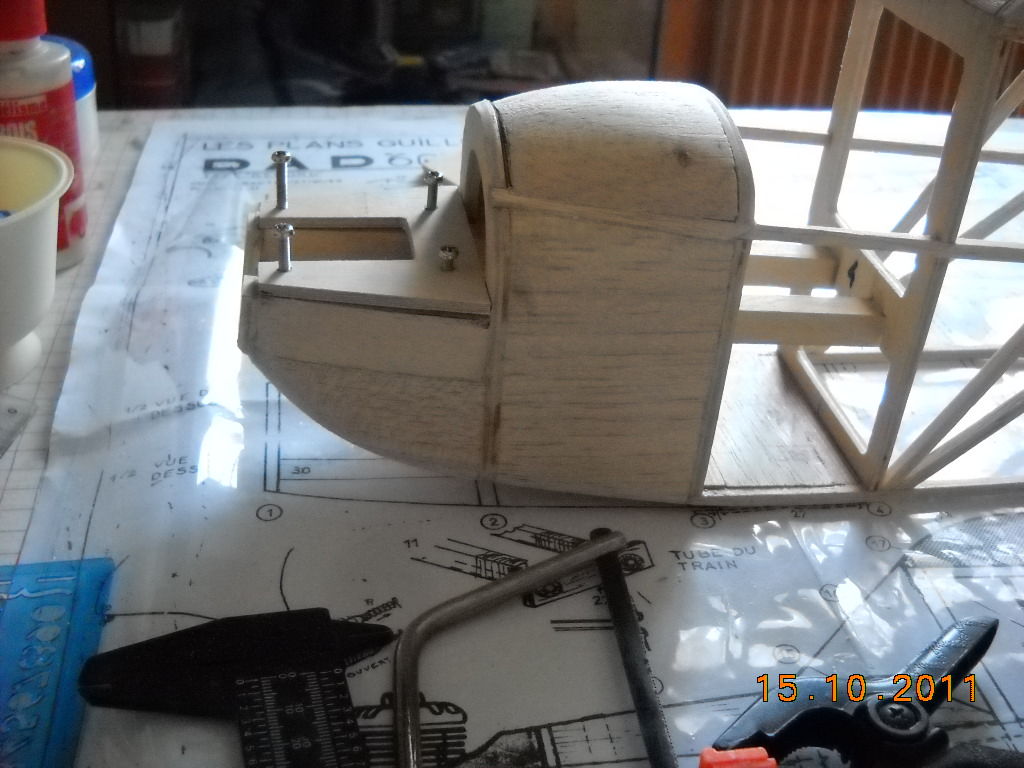

.La platine moteur en ctp de 3 mm, elle est maintenue en place par 4 vis ( voir plus haut )

.Image

.

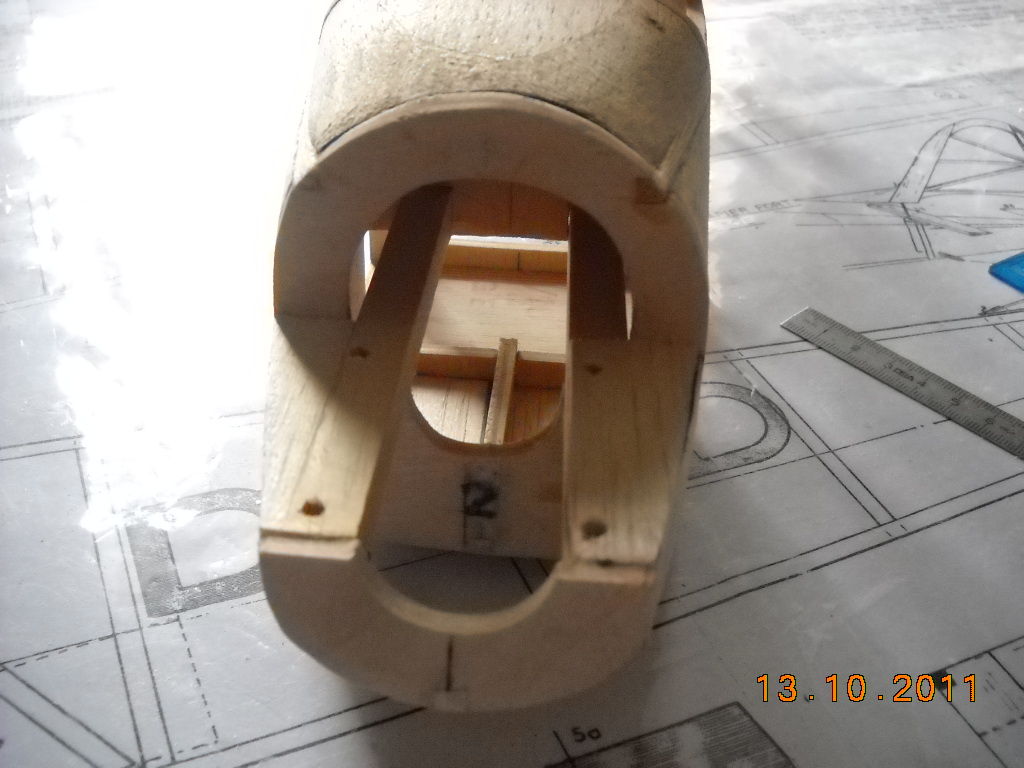

.Une autre vue de l'avant...

.Image

.

.Une autre vue du fuselage...

.Image

.

.

.

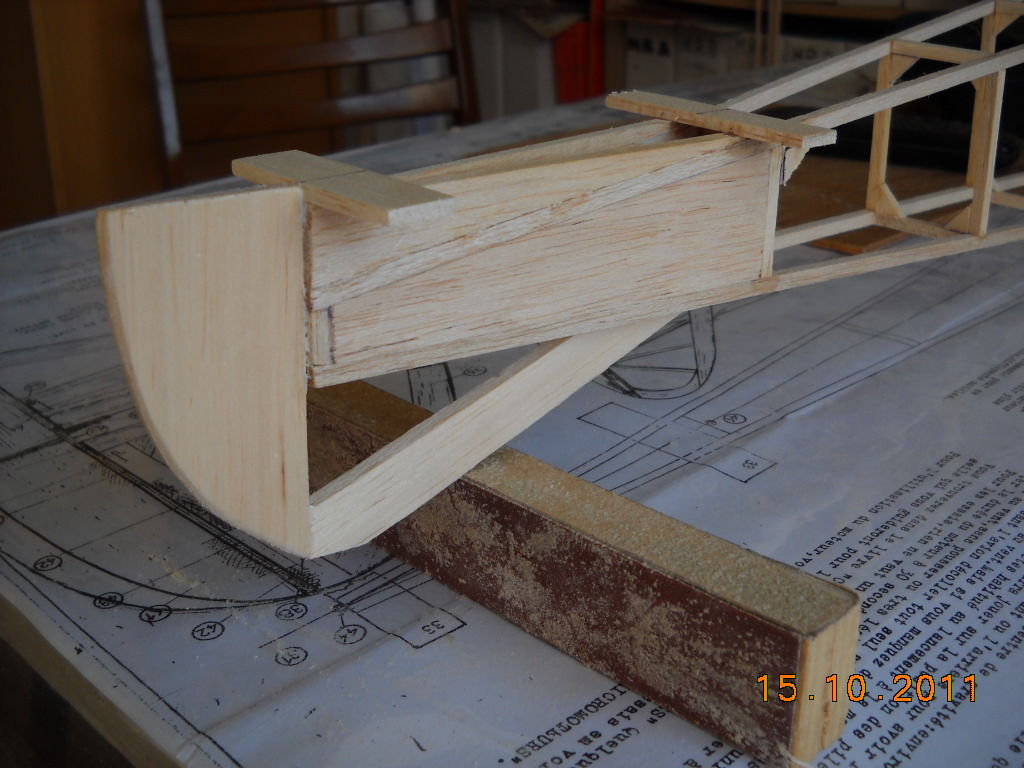

.La béquille et sous dérive en balsa de 40/10

..Image

.

.

.

.                                             Les  supports de train.

.

.

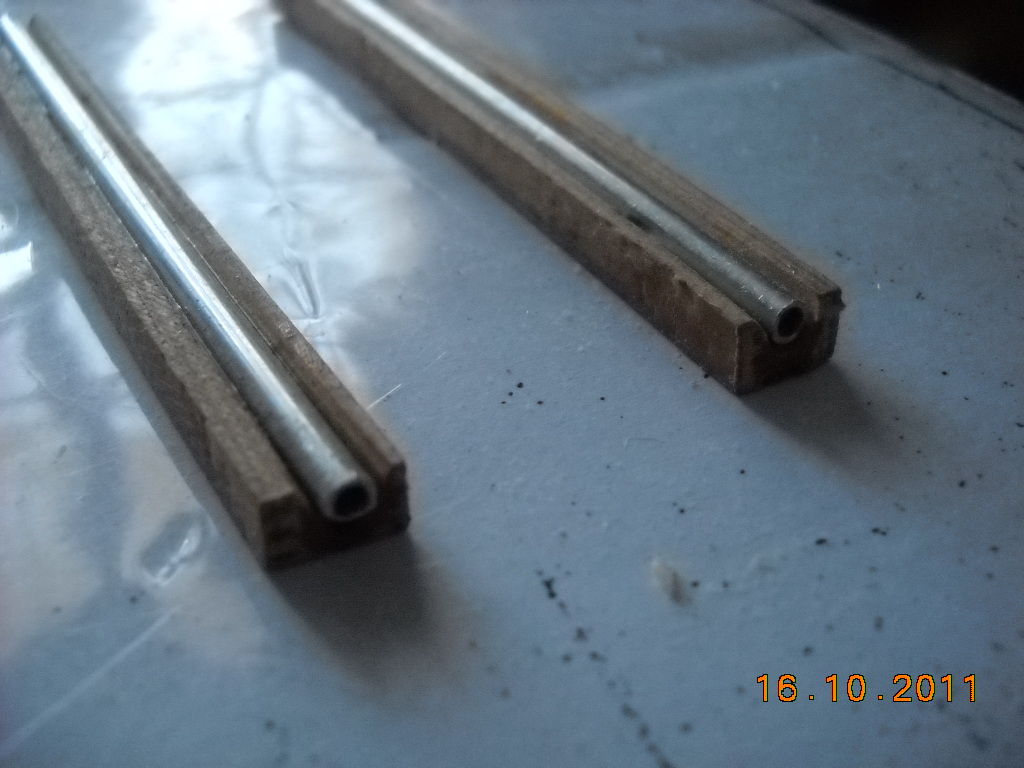

Matériels, 2 baguettes en Pin 5x4, 2 tubes Alu de 3mm, ils serviront à reçevoir le train d'atterissage réalisé en c.a.p de 2mm, il sont collés à l'Araldite.

.Image

.



Collage dans le fuselage, à l'Araldite...

.Image

 Image Une autre vue.

.

.

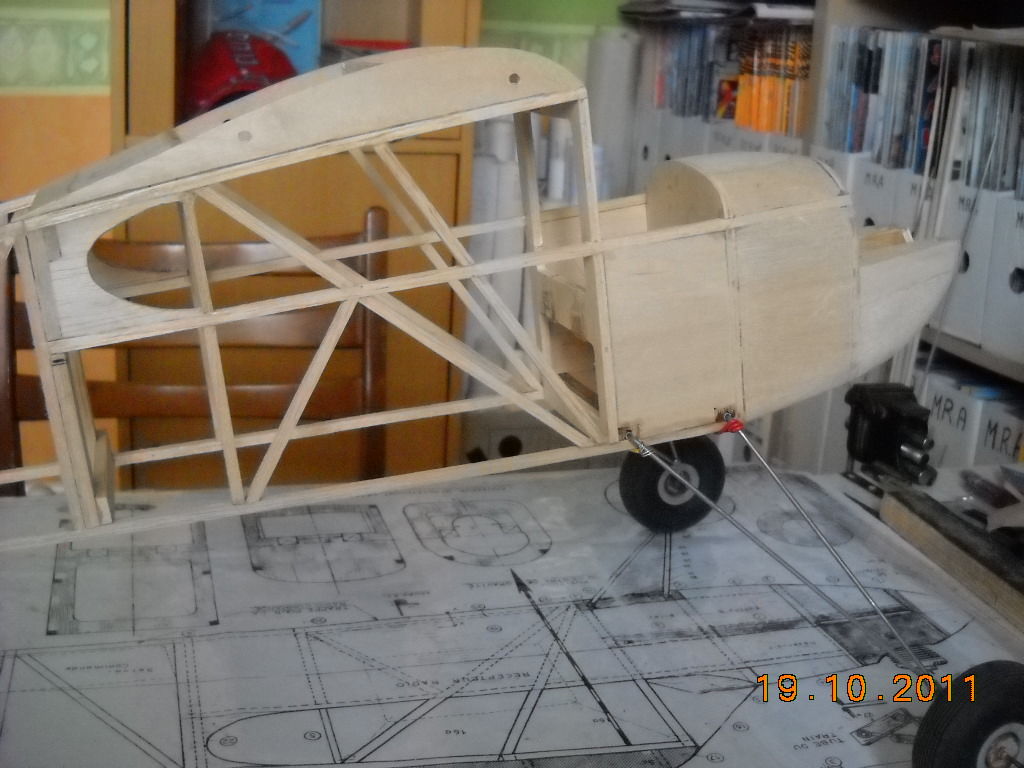

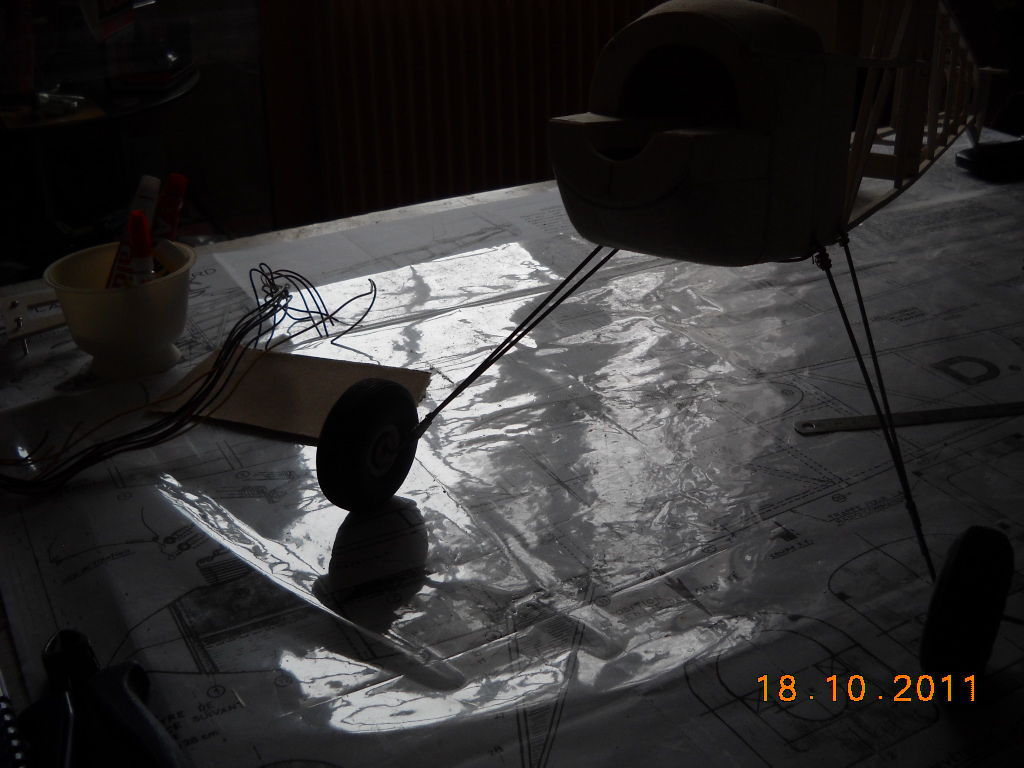

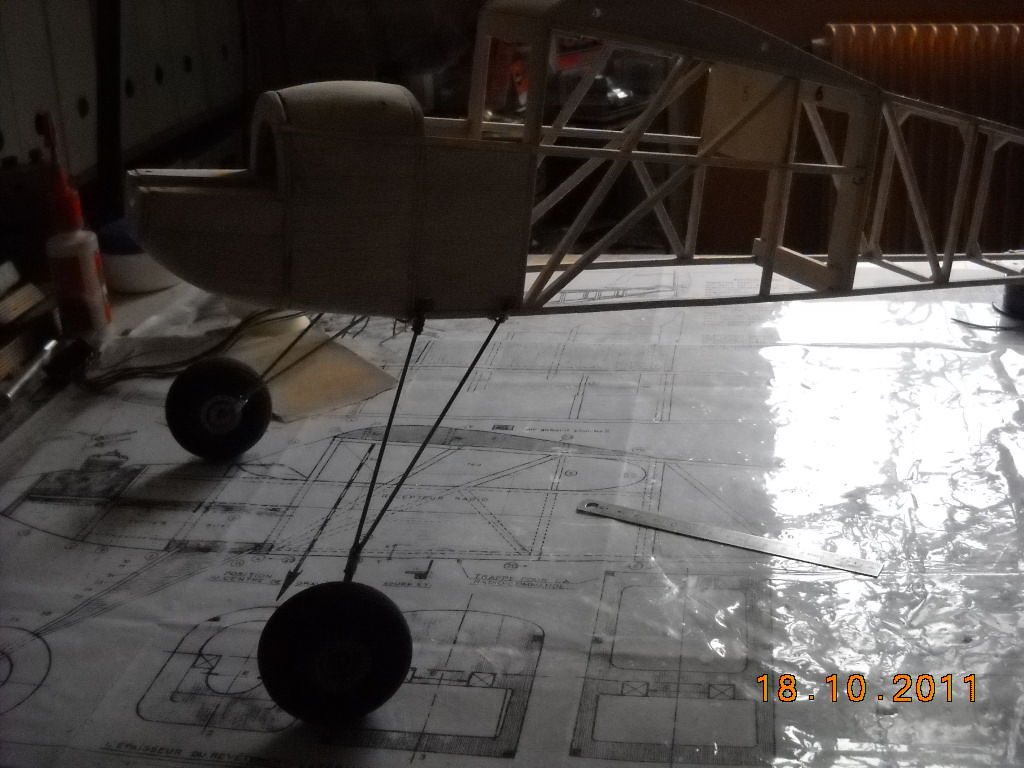

.Le train en place...reste à faire les tendeurs.

.Image







.Une autre vue de l'avant.

.Image



.

.

.

.                                           Le Stabilisateur

.

.Le profil du stab est un biconvexe symétrique, en ce qui concerne les nervures elles sont réalisées en balsa 15/10, le bord d'attaque en balsa 4x4 et le bord de fuite en 8x3, les longerons et traverses sont en bois dur ( Peuplier ) de 3x3

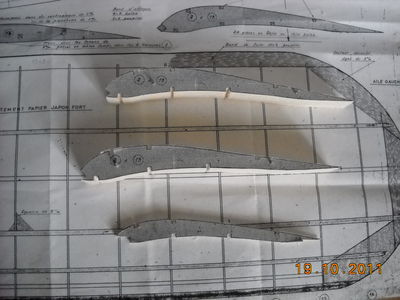

.Le bloc des nervures découpées.

.Image

.

Positionnement sur le plan des nervures..


.

.Une autre vue...


.

.



.

.Mise en croix pour voir ! le coffrage de la partie centrale est réalisé en balsa de 10/10.

.Image

.

.

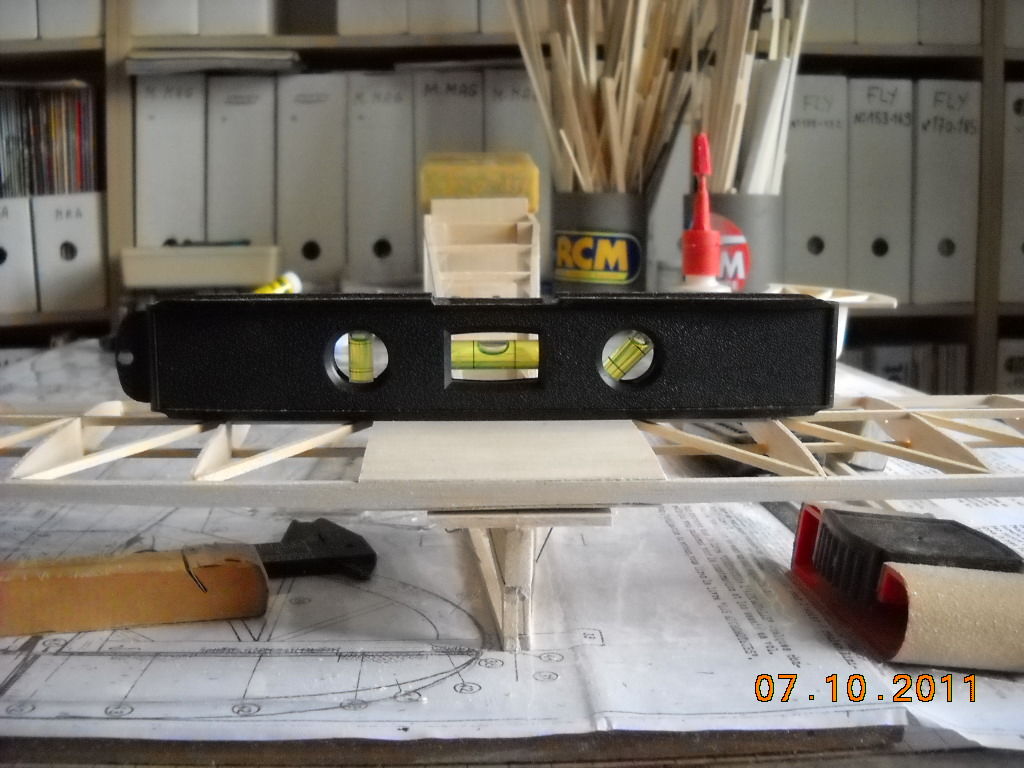

.On coince la bulle !! pour le niveau...



.Image

.

.





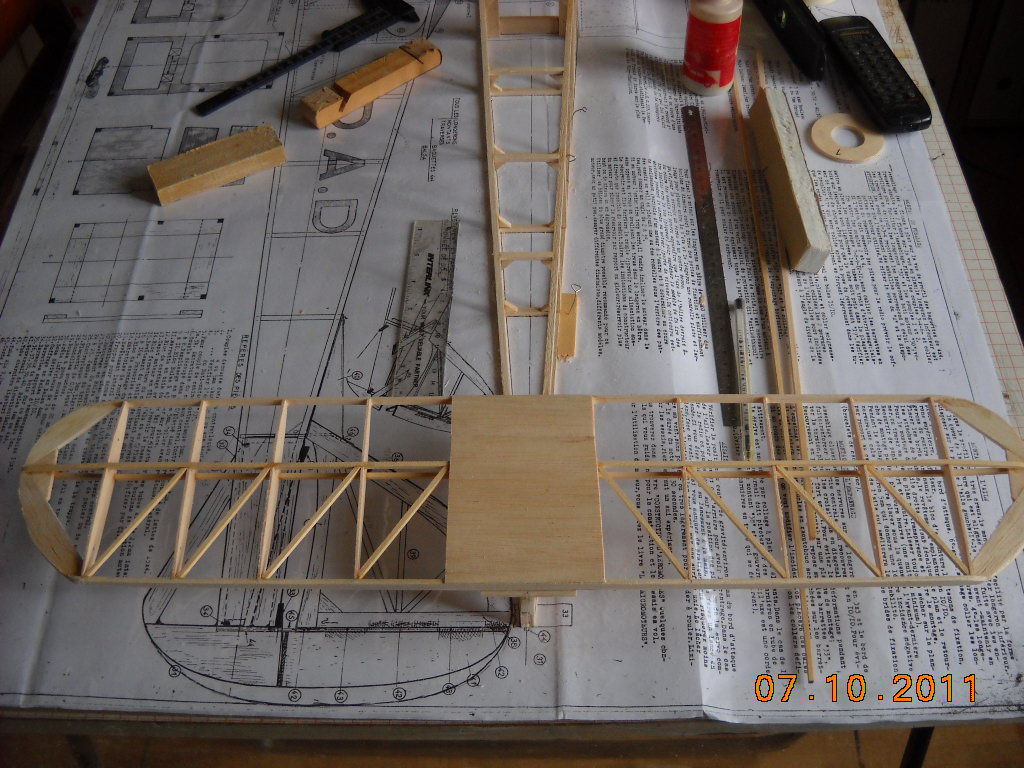

Voila le stab, reste à installer les charnières (4) et le guignol.



.Image









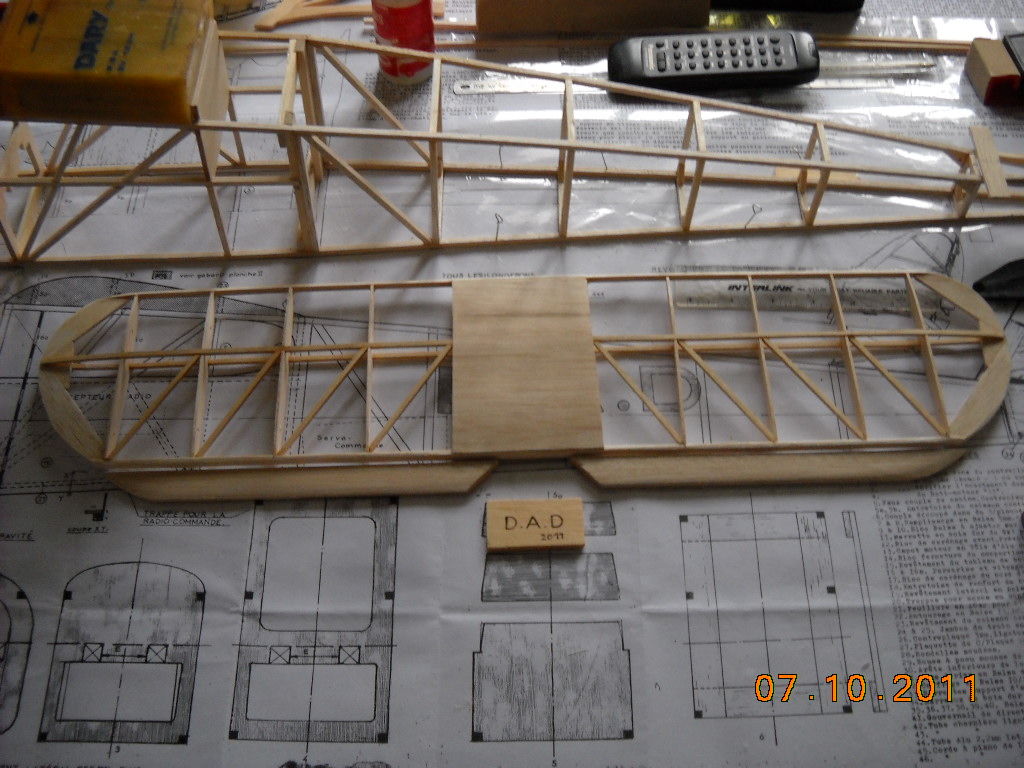

Le stab avec les charnières, les petits bouts de balsa à l'intérieur servent à renforcer la baguette à cet endroit. La liaison entre les deux volets à été réalisé avec une baguette en ( Pin ) 4x4..Image

Reste à l'entoiler, et à coller le guignol qui sera réalisé en ctp de 1,5mm





.



.



 .                                                               L'Aile

.

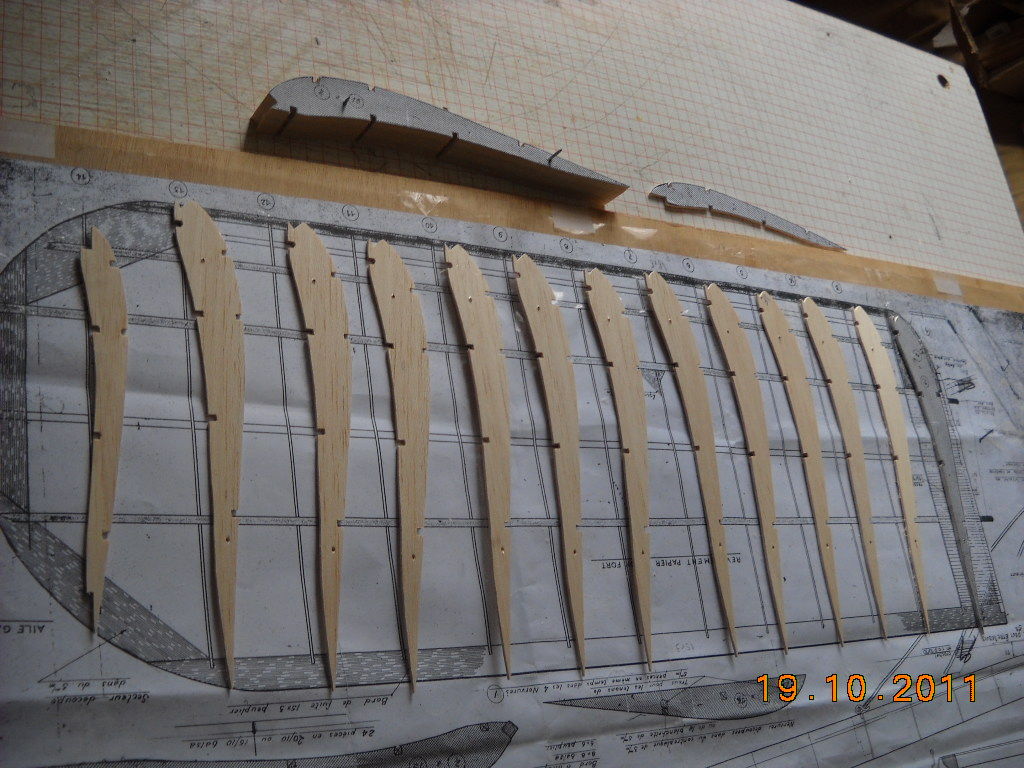

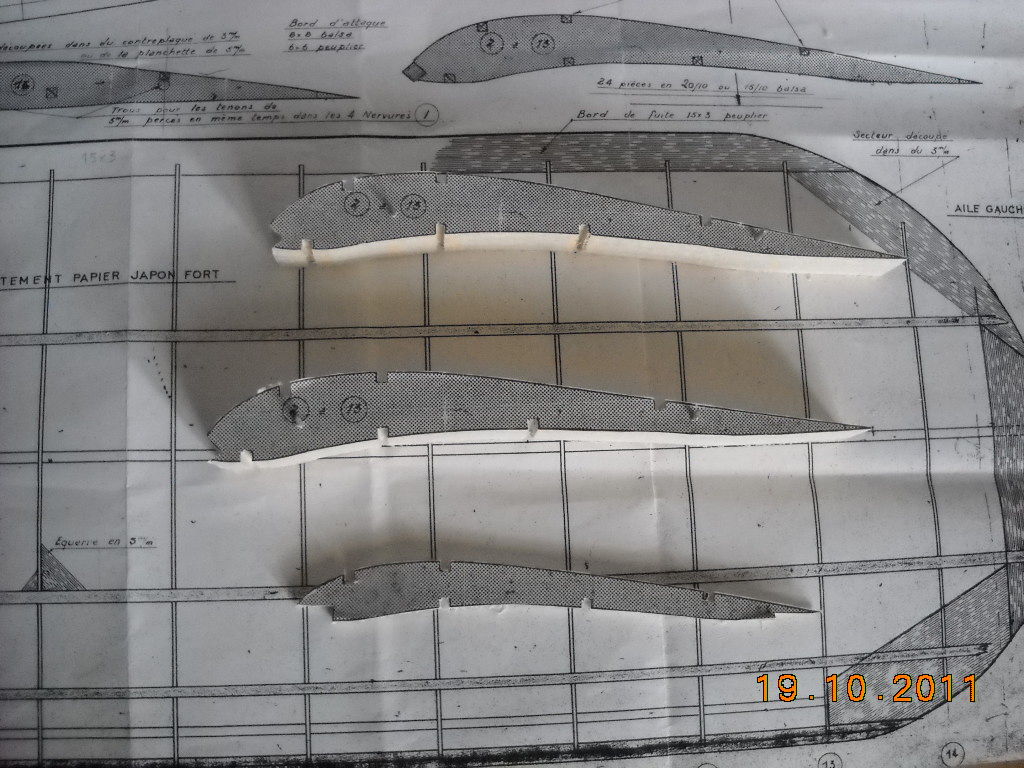

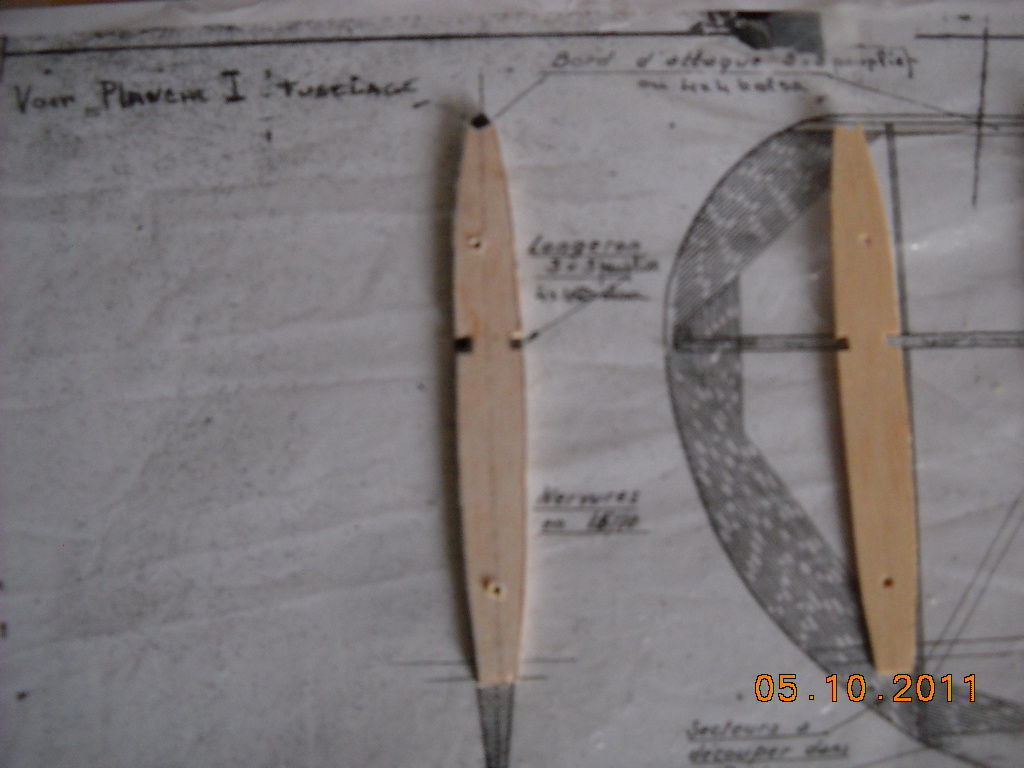

.Les Nervures découpées dans du balsa de 20/10, il y en a 24 au total, sans compter les 2 nervures d'emplature qui sont en contreplaqué (ctp), de 3mm.Image

.

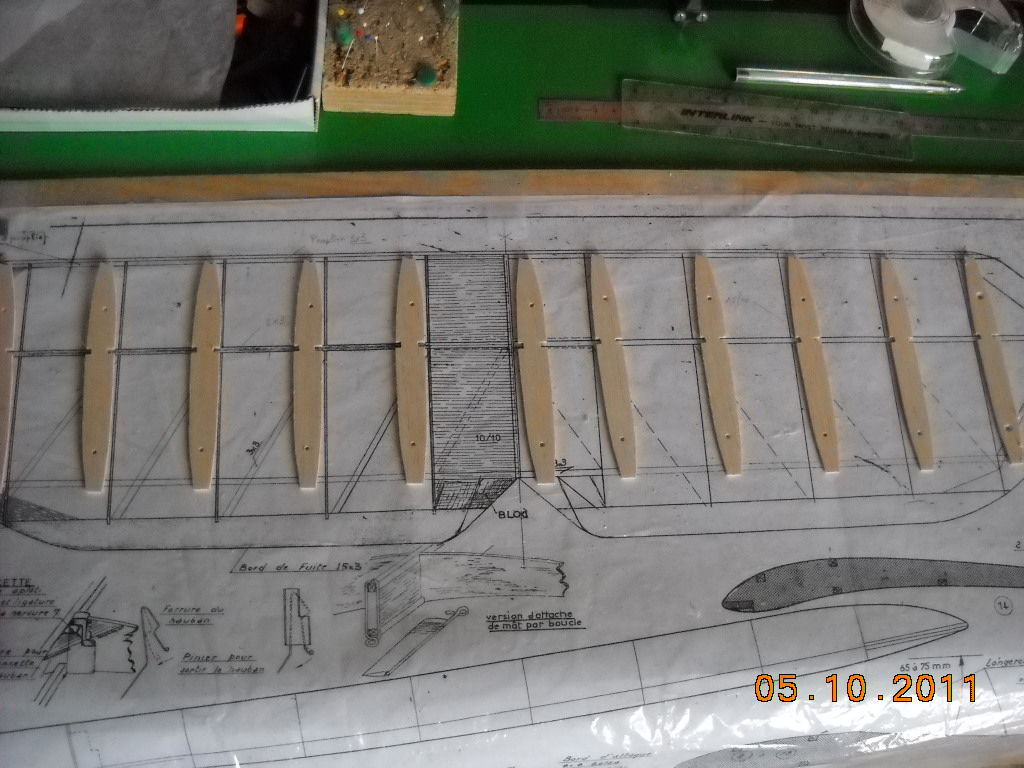

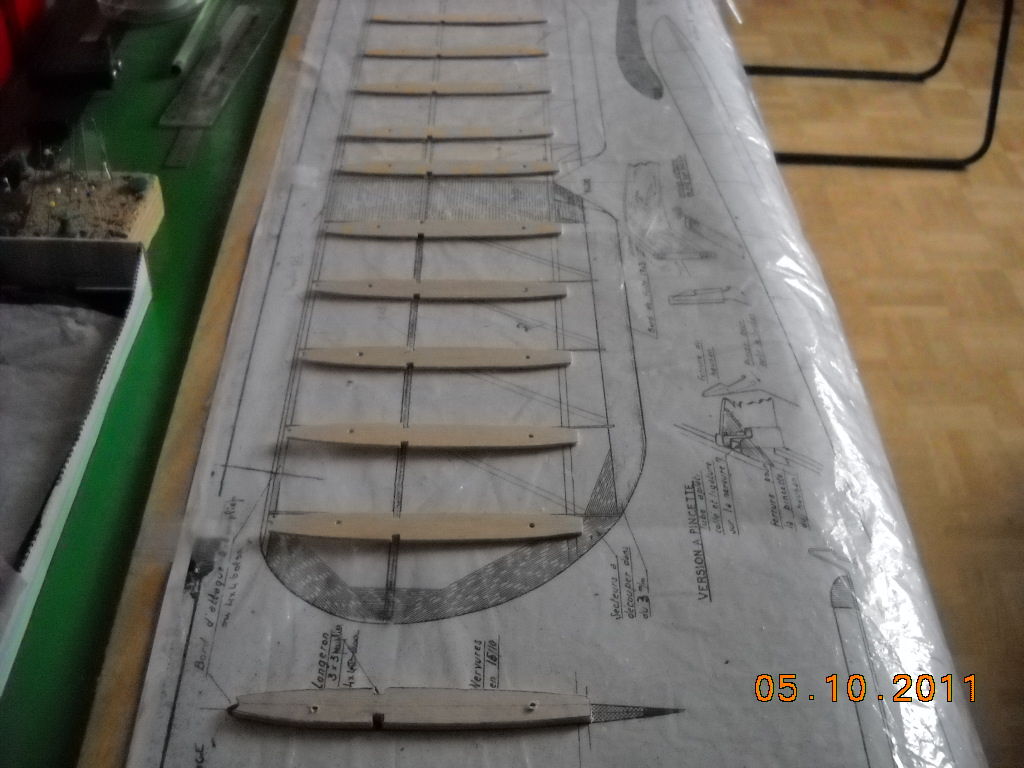

.Les Nervures sur le plan...

.Image

.

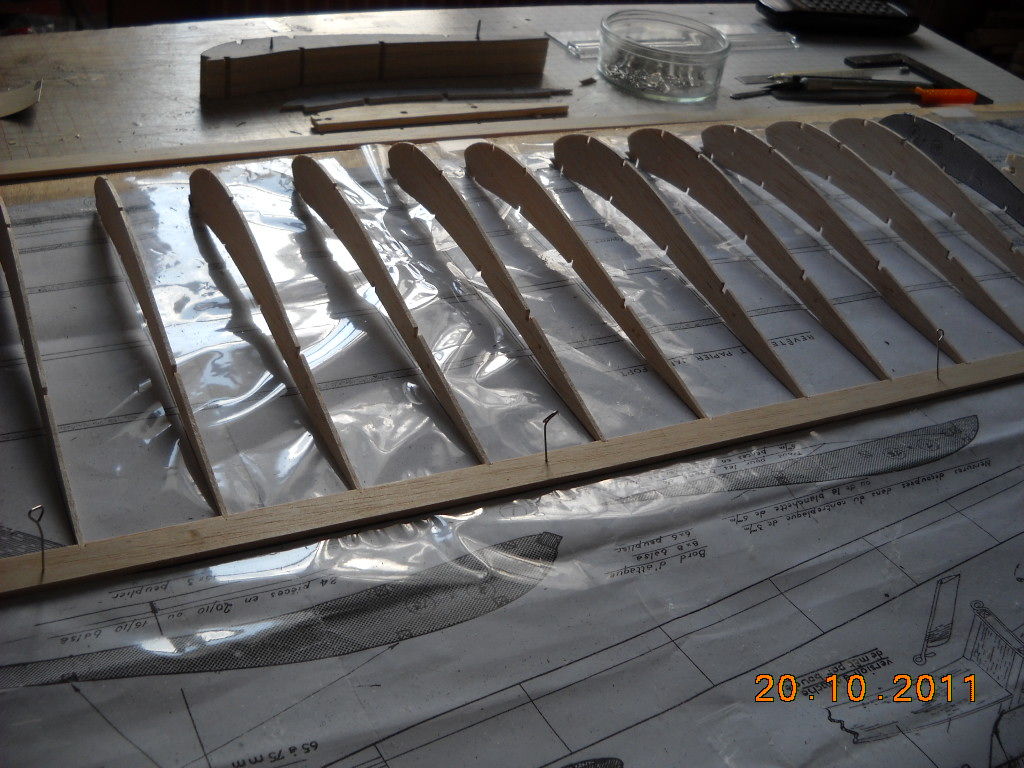

.Les Nervures en place avant collage, sur les longerons inf. en balsa 4x4.

.Image

.

.

.

.

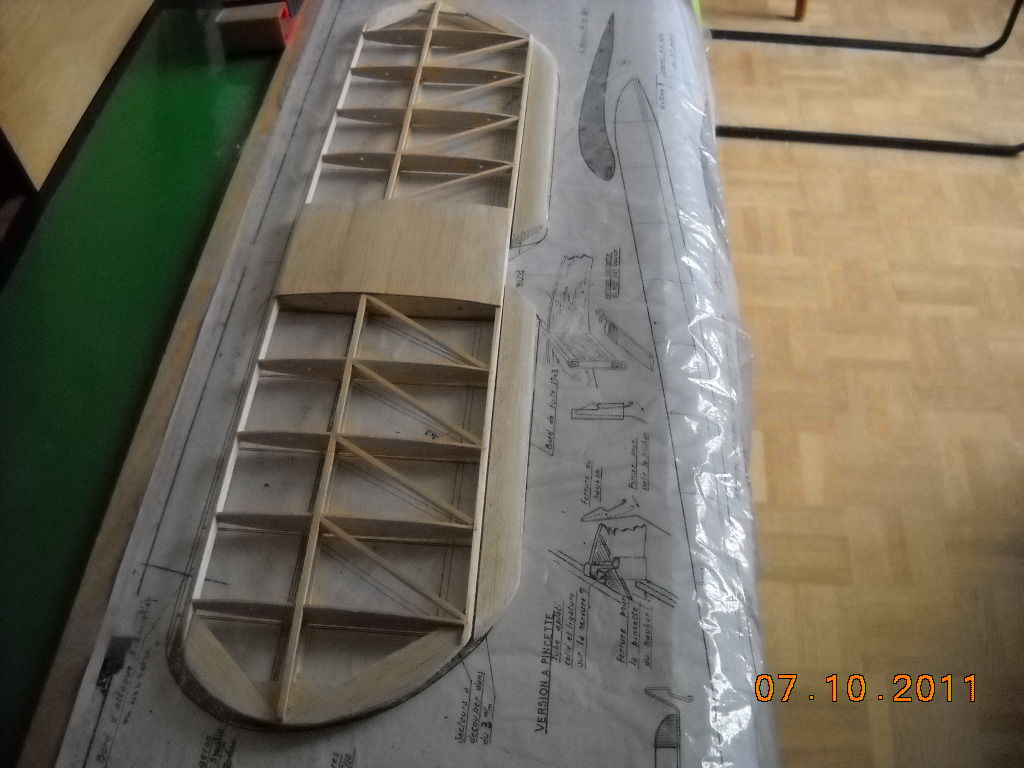

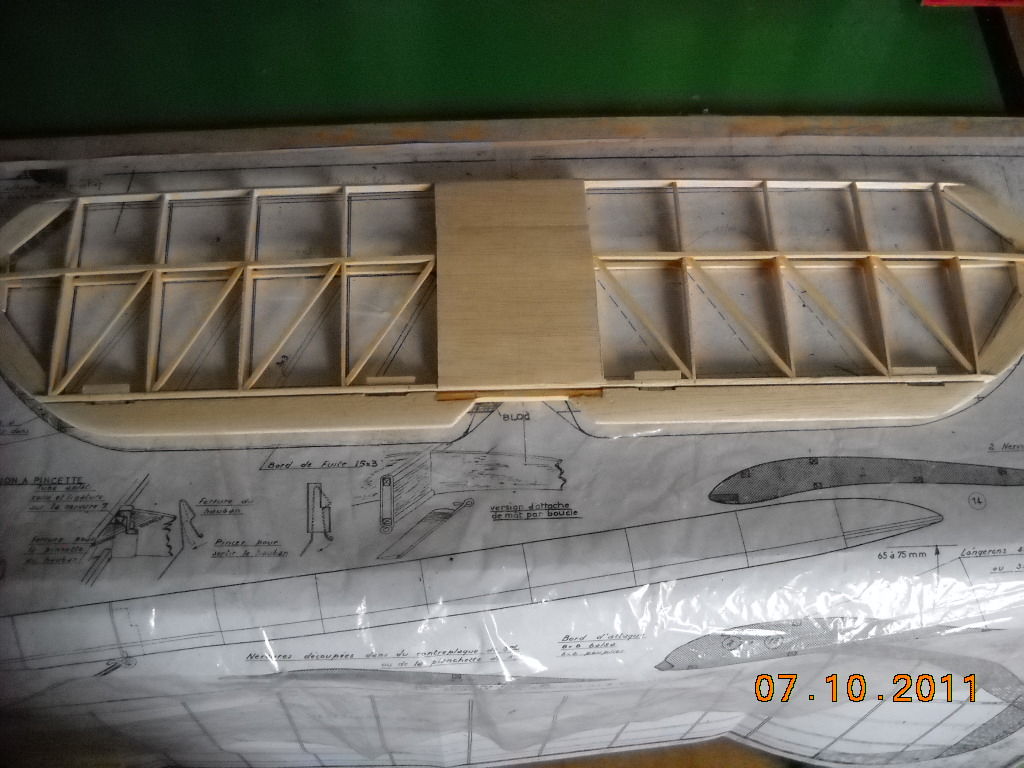

.               Image               Modèle en STBY...

..

.



.
